Е7-28, Е728, Е7 28, Е-7-28, E7-28, E728, E7 28

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

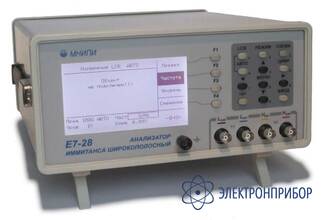

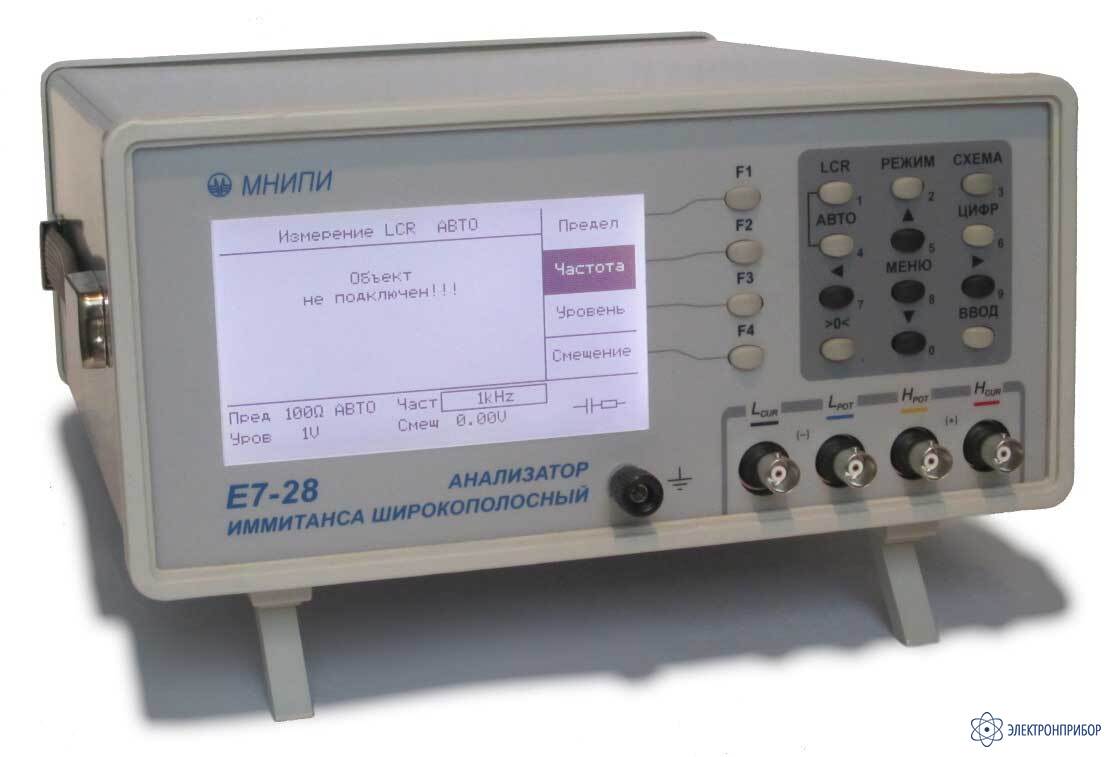

Е7-28 — анализатор иммитанса

Код товара: 43912
  • 68559-21

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68559-21 до 25.03.2026

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение анализатора иммитанса Е7-28:

    Анализаторы иммитанса широкополосные Е7-28 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

    Особенности анализатора иммитанса Е7-28:

    • Расширенный диапазон частот 25 Гц–10 МГц;
    • Емкость (10-12...1) Ф;
    • Индуктивность (10-9...103) Гн;
    • Сопротивление (10-3...106) Ом;
    • Проводимость (10-11...10) См;
    • Добротность, фактор потерь 10-4...104;
    • Угол фазового сдвига +0.001°...+90°;
    • Интерфейс USB 2.0;
    • Портативное питание.

    Параметры измеряемые анализатором иммитанса Е7-28:

    • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
    • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
    • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
    • Х - реактивное сопротивление в последовательной схеме замещения;
    • G - активная проводимость в параллельной схеме замещения;
    • В - реактивная проводимость в параллельной схеме замещения;
    • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
    • Q - добротность;
    • |Z| - модуль комплексного сопротивления;
    • |Y|- модуль комплексной проводимости;
    • δ - угол фазового сдвига комплексного сопротивления.

  • Технические характеристики анализатора иммитанса Е7-28:

    Параметр Значение
    Диапазоны измеряемых величин
    Емкость Cs Cp (10-12...1) Ф
    Индуктивность Ls Lp (10-9...103) Гн
    Активное cопротивление Rs Rp (10-3...106) Ом
    Проводимость (10-11...10) См
    Добротность, фактор потерь 10-4...104
    Угол фазового сдвига комплексного сопротивления +0.001°...+90°
    Общие характеристики
    Интерфейс USB 2.0
    Формат индкации 5 десятичных разрядов
    Габаритные размеры 225x110x35 мм
    Масса 5 кг

  • Комплект поставки Е7-28

    № Наименование Количество
    1 Анализатор иммитанса Е7-28 1
    2 Кабель сетевой 1
    3 Устройство присоединительное УП-6 1
    4 Устройство присоединительное УП-5 1
    5 Кабель К-2 1
    6 Зажим «крокодил», 4 мм 1
    7 Кабель интерфейсный 1
    8 Кабель 4
    9 Руководство по эксплуатации 1
    10 Методика поверки 1
