LCR-78220

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

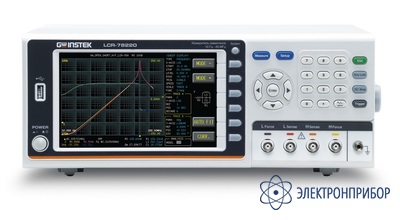

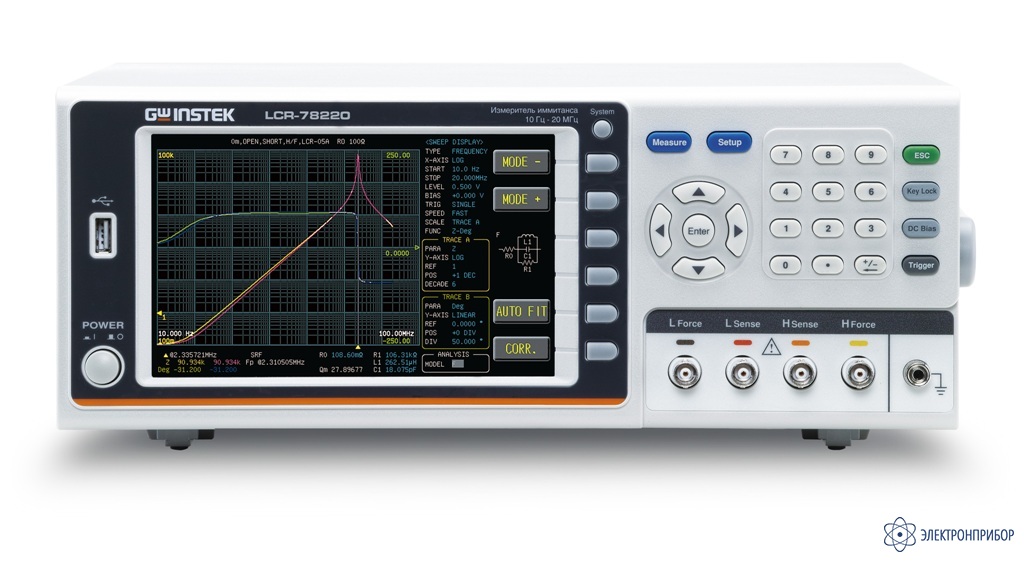

LCR-78220 — измеритель иммитанса

Код товара: 52551

  • Особенности измерителя иммитанса LCR-78220:

    • Диапазон  частот тест-сигнала: 10 Гц…20 МГц;
    • Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR);
    • Базовая погрешность  ±0,08 %;
    • Выбор скорости измерений (5 уровней): Медленная 1/ Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс);
    • Режим  анализа: отображение зависимости измеряемых параметров от частоты / напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±);
    • Параллельная/ последовательная схема измерений;
    • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
    • Допусковый  тест компонентов (Pass/Fail) в режимах: «абсолютое значение / D-измерение / %»;
    • Переключение выходного импеданса - 25 Ом/ 100 Ом;
    • Источник внутреннего постоянного смещения: ± 12В;
    • Программирование табличных измерений (тест из 15 шагов);
    • Графический режим, качание частоты по 300 точкам;
    • Параметры для выбора качания (Sweep): частота/ напряжение/ ток ;
    • Большой графический ЖК-дисплей, разрешение 6 разрядов;
    • Одноуровневый интуитивный пользовательский интерфейс;
    • Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host.

  • Технические характеристики измерителя иммитанса LCR-78220:

    Параметры LCR-78201 LCR-78205 LCR-78210 LCR-78220 LCR-78230
    Измеряемые параметры (Индикация)
    Сопротивление (Z) до 10.000 МОм с максимальным разрешением 0,01 мОм
    Сопротивление (R, X) до ±10.000 МОм с максимальным разрешением 0,01 мОм
    Сопротивление на постоянном токе (Rdc) до 100 МОм с максимальным разрешением 0,01 мОм
    Проводимость (G, Y, B) до 1000 кСм с максимальным разрешением 10 нСм
    Ёмкость (C) до 10.000 Ф с максимальным разрешением 0,01 пФ
    Индуктивность (L) до ± 10.000 кГн с разрешением 0,01 нГн
    Добротность (Q) ±0,01 – 9999,99 с разрешением 0,01
    Тангенс угла потерь (D) ±0,00001 – 10000 с разрешением 0,01
    Фазовый сдвиг (q) -180…+180°  (DEG);    ± 0.00000…3.14159 (RAD)
     Δ% -измерения   ± 0.000% … 999.999%
    Базовая погрешность ± 0,08 %  (R, Z, X, G, Y, B, L, C)
    Диапазоны измерений
    Сопротивление 10 мОм - 100 МОм (R)
    Ёмкость 50 фФ - 1Ф  (C)
    Индуктивность 10 нГн - 100 кГн (L)
    Тест сигнал
    Частота тест-сигнала
    (6 разрядов)    		 Постоянный ток / DC, 10Гц – 1 МГц Постоянный ток / DC, 10Гц – 5 МГц Постоянный ток / DC, 10Гц – 10 МГц Постоянный ток / DC, 10Гц – 20 МГц Постоянный ток / DC,
    10Гц – 30 МГц
    Пределы установки частоты 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц/ 10 МГц/ 30 МГц
    Разрешение установки 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц/ 100Гц
    Погрешность установки ±0,0007 % ±0,1Гц
    Уровень переменных
    тест-сигнала/ AC  (с.к.з.)    		 ≤1 МГц:10 мВ…2 В;  >3 МГц: 10 мВ…1 В (или при F≤ 1 МГц и Rо=25Ом)
    100 мкА…20 мА (Rо=100 Ом); 400 мкА…40 мА (Rо=25Ом)
    Погрешность AC уровня ±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м)
    Уровень Постоянный тест-сигнала/ DC 1 В постоянный (40 мА)
    Разрешение установки 1 мВ/ 10 мкА
    Погрешность DC уровня ±1%
    Внутренний импеданс* 25 Ом/ 100 Ом*  (источник)
    Запуск измерений Автоматический (Wait On), ручной (однократно), непрерывно (Repeat)
    Память
    Функции Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List)
    Объём внутренней памяти
    (запись / вызов)    		 99 профилей настройки (setup groups).
    48 программ тестирования (list setup)
    Внешний  USB-флэш диск
    (до 128 ГБ)    		  Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data.
    Дополнительные функции
    Режим графика
    (в функции развертки)    		 Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B)
    Комбинации параметров  Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G,   Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16).
    Закон качания Линейный (251 точка), логарифмический  (267 точек)
    Измененная переменная Частота, напряжение тест-сигнала, ток тест-сигнала  (Freq/ Vac/ Iac)
    Режим «Таблица» Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов)
    V/I монитор Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели)
    Калибровка ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load)
    Регулируемое
    время задержки (delay)    		 0~5000мс  (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC)
    Дисплей
    Тип индикатора цветной ЖКИ, графическая матрица (800´480), диаг. 18 см
    Режим индикации Абссолютное значение, D-измерение, D-измерение в %, усред. (1…64)
    Формат индикации Одновременно до 4-х параметров  (в т.ч. Осн. и Вспом.)
    Скорость измерения 25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс
    (максимальным/ быстрое/ среднее/ медленное 1 / медленное 2)
    Общие данные
    Интерфейс USB/ GPIB/ LAN/ RS-232/ USB Host
    (возможность эмуляции языка программирования SCPI)
    Условия эксплуатации 0°С…40°С и относительная влажность до 85 %
    Напряжение питания 110 -240 В (±10 %), 50 / 60 Гц  (максимальным потреблением 65 В*А)
    Габаритные размеры 346 х 145 х 335 мм
    Масса 3,3 кг

  • Комплект поставки LCR-78220

    № Наименование Количество
    1 Измеритель иммитанса LCR-78220 1
    2 Шнур питания 1
    3 Четырехпроводной измерительный провод LCR06B (4 провода х 2 крокодила тип Kelvin) 1
    4 ПО CD-диск 1
