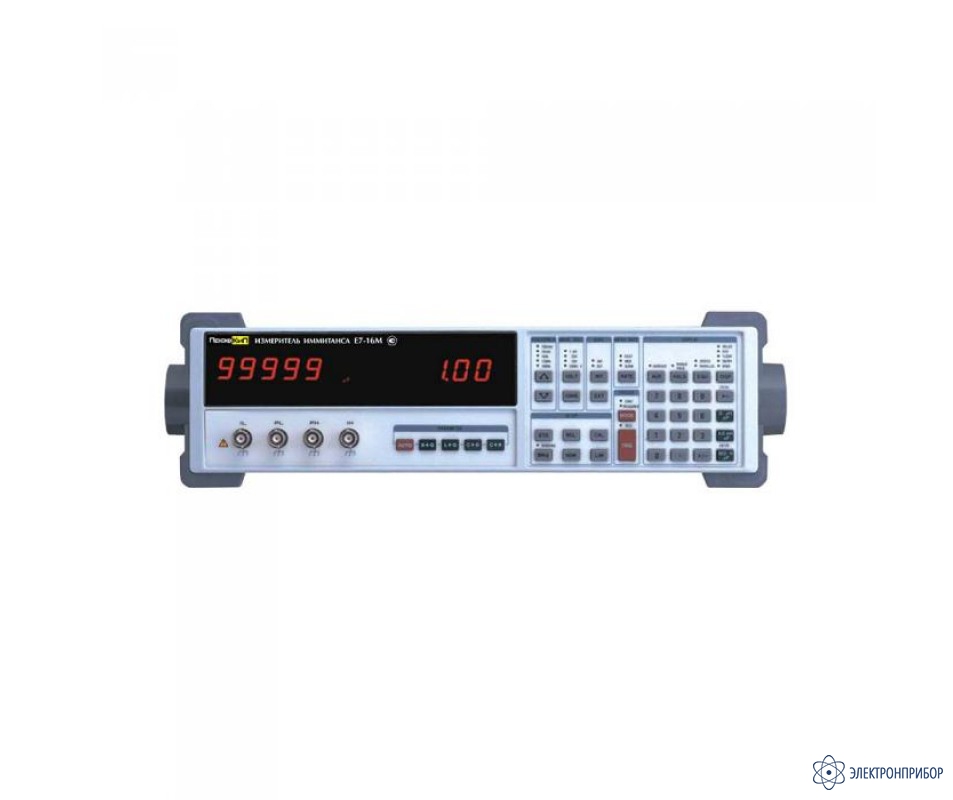

ПрофКиП Е7-16М — измеритель иммитанса

Код товара: 62300
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55692-13 до 28.11.2018

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса ПрофКиП Е7-16М:

    Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

    Особенности измерителя иммитанса ПрофКиП Е7-16М:

    • Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R;
    • Точность: 0.05%;
    • Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%;
    • 5 тестовых частот;
    • Сохранение в памяти до 9 режимов измерения;
    • Эквивалентная схема: последовательная или параллельная;
    • Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений;
    • Усреднение: 2 изм … 10 изм;
    • Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз;
    • Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц;
    • Напряжение смещения до 40.0 В;
    • Сохранение в памяти до 9 режимов измерения;
    • Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB;
    • Четырехпроводное подключение: 4 BNC разъема.
  • Технические характеристики измерителя иммитанса ПрофКиП Е7-16М:

    Параметр Значение
    Режимы измерения AUTO, R+Q, L+Q, C+D, C+R
    Базовая погрешность 0.05%
    Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
    Напряжение тест-сигнала 0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
    Диапазоны измерения R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм
    Скорость измерения (1 кГц) низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с
    Усреднение 2 изм … 10 изм
    Эквивалентная схема измерений последовательная /параллельная
    Отображаемые параметры измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
    Постоянное напряжение смещения внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А
    Переключение диапазона измерения автоматическое /ручное
    Запуск измерений непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)
    Зажимная оснастка 4-проводная оснастка Кельвина для деталей с радиальными выводами
    Защита прибора при проведении измерений до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
    Балансировка прибора по короткому замыканию: R < 20 Ом, Z < 50 Ом
    по разрыву цепи: Z > 10 кОм
    Разбраковка до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
    Самоконтроль тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
    Сохранение и повторный вызов сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
    Интерфейсы установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
    Условия эксплуатации 0°С … 50°С, относительная влажность до 80%
    Питание 220 В, 50 Гц
    Потребляемая мощность не более 20 Вт
    Габаритные размеры 109 х 363 х 386 мм
    Вес 5.8 кг
  • Комплект поставки ПрофКиП Е7-16М

    Наименование Количество
    1 Измеритель иммитанса ПрофКиП Е7-16М 1
    2 Адаптер ПрофКиП Е7-16М-АЕ 1
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
