ПрофКиП Е7-25М, ПрофКиП Е 7 25 М, ПрофКиПЕ725М

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

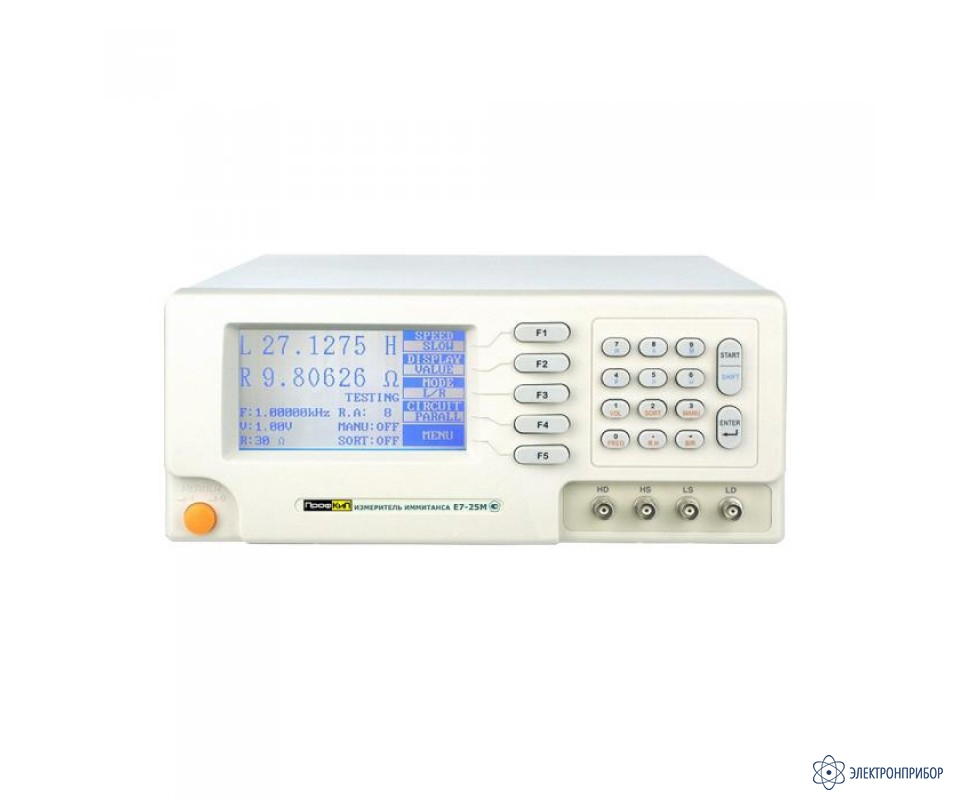

ПрофКиП Е7-25М — измеритель иммитанса

Код товара: 62342
  • 55585-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55585-13 до 31.07.2028

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса ПрофКиП Е7-25М:

    Прецизионный измеритель RLC ПрофКиП Е7-25М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 300 кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.

    Особенности измерителя иммитанса ПрофКиП Е7-25М:

    • Программируемый сигнал в диапазоне частот от 50 Гц до 300 кГц;
    • Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В;
    • 10 измеряемых параметров;
    • Базовая погрешность 0.05%;
    • Тест-сигнал: 10 кГц … 100кГц;
    • Последовательная /параллельная схема замещения;
    • Одновременная индикация двух результатов измерения;
    • Измерение в абсолютных и относительных единицах, ∆-измерения;
    • Большой высококонтрастный ЖК-дисплей с подсветкой;
    • Интерфейс: RS-232, HANDLER.

  • Технические характеристики измерителя иммитанса ПрофКиП Е7-25М:

    Параметр Значение
    Измеряемые параметры L, C, R, |Z|, D, Q, X, B, G, θ
    Точность 0.05%
    Частота тест-сигнала 50 Гц … 300 кГц
    Уровень тест-сигнала 0.01 В скз … 2.00 В скз
    Разрешение по уровню 0.01 В
    Выходной импеданс 30 Ом или 100 Ом
    Диапазон измерения |Z|, R, X: 0.00001 Ом … 99.9999 МОм
    C: 0.00001 пФ … 999.999 мФ
    L: 0.00001 мкГн … 9.99999 кГн
    G, B: 0.0001 мкс … 999.999 с
    D: 0.00001 … 9.99999
    Q: 0.00001 … 99999.9
    Θ(DEG): -179.999° … 179.999°
    Θ(RAD): -3.14159 … 3.14159
    Δ%: -999.999% … 999.999%
    Скорость измерения медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс
    Схема измерений параллельная /последовательная
    Запуск измерений автоматический /ручной
    Режим запуска внутренний /внешний, ручной
    Усреднение скорости 1 … 255
    Функции коррекции открытые /короткие и корректировки развертки
    Измерительные терминалы пять терминалов
    Режим отображения непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера
    Разрядность дисплея первичный и вторичный: 6 разрядов
    Функции компаратора контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров
    Интерфейс RS-232, HANDLER
    ЖК-дисплей с подсветкой (240х128)
    Питание 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
    Габаритные размеры 320 х 140 х 400 мм
    Вес 4.5 кг

  • Комплект поставки ПрофКиП Е7-25М

    № Наименование Количество
    1 Измеритель иммитанса ПрофКиП Е7-25М 1
    2 4-проводный измерительный кабель с 2 зажимами типа «крокодил» 1
    3 Испытательный стенд 1
    4 Кабель питания 1
