Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

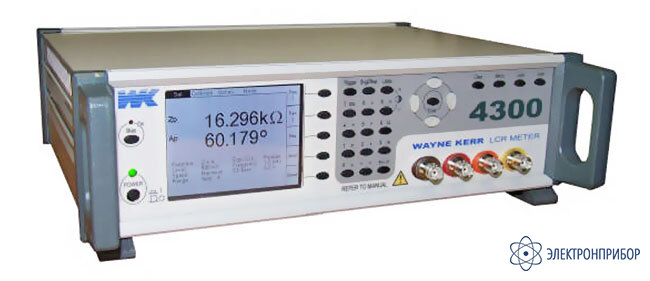

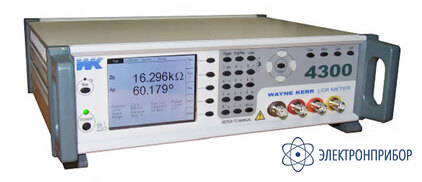

WK 4320 — измеритель RLC

Код товара: 22132

  • Назначение измерителя RLC WK 4320:

    Измерители RLC WK 4320: Диапазон частот тест-сигнала 20 Гц - 200 кГц; Базовая погрешность 0,1 %; Измерение сопротивления (R,Z,X) до 1 ГОм; Емкости до 1Ф; Индуктивность до 100 кГн; Тангенс угла потерь 0,00001–1000; Добротность 0,01 – 1000; Фазовый сдвиг -180 … 180°; Сопротивление постоянному току до 100 МОм (опция); Источник внутренннего постоянного смещения ± 2В; ЖК-индикатор 5 разрядов (основ. и вспомог. параметр); Интерфейсы GPIB, RS-232; Сортировщик по абсолютным и относительным пределам (10 ячеек); Масса 2,7 кг.
    Аналог WK 4310: отличие: диапазон частот тест-сигнала 20 Гц – 200 кГц.

    Особенности измерителя RLC WK 4320:

    • Измерение сопротивления постоянному току (опция), комплексного сопротивления на переменном токе, ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
    • Базовая погрешность 0,1 %;
    • Источник внутреннего постоянного смещения ±2 В;
    • Интерфейсы КОП и RS-232 (опционально).

  • Технические характеристики измерителя RLC WK 4320:

    Параметр Значения
    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
    Сопротивление (Z, R, Х) до 1 ГОм с максимальным разрешением 0,01 мОм
    Сопротивление постоянному току (DCR) до 100 МОм с максимальным разрешением 0,1 мОм (опция)
    Емкость (С) до 1 Ф с максимальным разрешением 0,001 пФ
    Индуктивность (L) до 100 кГн с максимальным разрешением 0,1 нГн
    Добротность (Q) 0,01 - 1000
    Тангенс угла потерь (D) 0,00001 - 1000
    Фазовый сдвиг (q) -179о ... 180о
    Базовая погрешность ±0,1%
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 200 кГц
    Уровень тест-сигнала 10 мВ - 2 В (шаг 10 мВ), 100 мкА - 20 мА
    Погрешность установки частоты ±0,005%
    Разрядность установки частоты 5 разрядов
    Погрешность уровня ± (2% + 5 мВ)
    Внутреннее сопротивление источника 100 Ом
    ДОПУСКОВЫЙ КОНТРОЛЬ (ОПЦИЯ)
    Функции сортировка по абсолютным и относительным пределам
    Объем памяти 10 ячеек
    ДИСПЛЕЙ
    Формат индикации основной и вспомогательный параметр
    Разрешение 5 разрядов
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0оС ... 50 оС и относительная влажность 85%
    Напряжение питания 115 В / 230 В, 50/60 Гц
    Габаритные размеры 104 х 322 х 285 мм
    Масса 2,7 кг

  • Комплект поставки WK 4320

    № Наименование Количество
    1. Измеритель RLC WK 4320 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
