Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

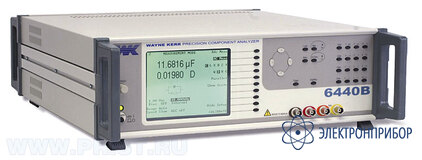

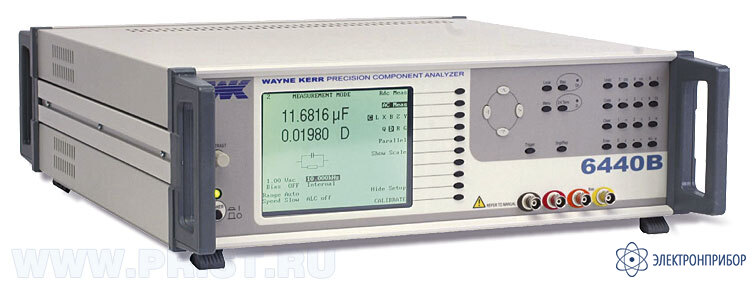

WK 6440B — измеритель RLC

Код товара: 22151
  • 33772-07

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      33772-07 до 07.06.2027

    • Производитель

      Wayne Kerr Electronics, Великобритания

    Сертификаты

    Назначение RLC измерителя WK 6440B:

    Измеритель RLC WK 6440B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Сопротивление постоянному току до 10 МОм; Емкость до 1 Ф; Индуктивность до 2 кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180о; Базовая погрешность 0,02%; Абсолютные и относительные измерения; Уровень тест-сигнала до 10 В; Внутреннее и внешнее смещение; Построение зависимости измеряемого параметра от частоты; Интерфейс GPIB; Высокая скорость измерения; Большой ЖК-дисплей и интуитивный пользовательский интерфейс; Защита от разряда конденсатора; Опция: графический анализ параметров.
    Аналог WK 6430В: отличие диапазон частот 20 Гц - 3 МГц; Функция графического анализа параметров.

    Особенности RLC измерителя WK 6440B:

    • Быстрое автоматическое тестирование конденсаторов;
    • ВЫсокая точность определения диэлектрических потерь;
    • Базовая погрешность 0,02%;
    • Частота тест сигнала до 3 МГц;
    • Высокая скорость измерений;
    • Большой ЖК-дисплей и интуитивный пользовательский интерфейс;
    • Защита от разряда конденсатора;
    • Отображение в виде графика зависимости любого измеряемого параметра от частоты (режим ГКЧ);
    • Интерфейс КОП.

  • Технические характеристики RLC измерителя WK 6440B:

    Параметр Значения
    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
    Сопротивление (Z, R) до 2 ГОм с разрешением до 0,01 мОм
    Сопротивление постоянному току (DCR) до 10 МОм с разрешением до 0,1 мОм
    Емкость (С) до 1 Ф с разрешением до 1 фФ
    Индуктивность (L) до 2 кГн с разрешением до 0,1 нГн
    Добротность (Q) до 1000
    Тангенс угла потерь (D) до 1000
    Фазовый сдвиг (q) -180о ... 180о
    Базовая погрешность ±0,02%
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 3 МГц (более 1800 фиксированных частот)
    Уровень тест-сигнала 1 мВ - 10 В автоматический контроль уровня напряжения и тока
    Погрешность установки частоты ±0,005%
    ПОСТОЯННОЕ СМЕЩЕНИЕ
    Внутренний источник 2 В
    Внешний источник ± 60 В
    ДИСПЛЕЙ
    Режим индикации измерений абсолютные и относительные измерения
    Режим графической развертки позволяет строить график зависимости измеряемого параметра от частоты
    Мультичастотный режим графики до 8 частот
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0оС ... 50 оС и относительная влажность 85%
    Напряжение питания 100 В / 240 В, 50/60 Гц
    Габаритные размеры 150 х 440 х 525 мм
    Масса 11 кг

  • Комплект поставки WK 6440B

    № Наименование Количество
    1. Измеритель RLC WK 6440B 1
    2. Шнур питания 1
    3. Руководство по эксплуатации 1
    4. 4-х проводный измерительный кабель 1
    5. Образцовая емкость 1
