СКАТ-Т100

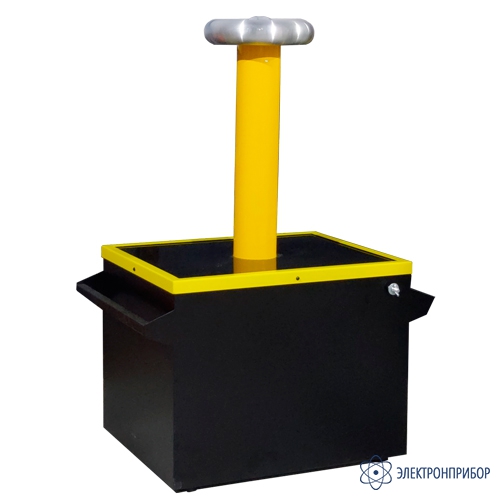

СКАТ-Т100 — блок высоковольтный (с измерительным отводом 1:1000)

Код товара: 47950

    • Гарантия

      1.5 года

    Назначение блока высоковольтного (с измерительным отводом 1:1000) СКАТ-Т100:

    Блок высоковольтный СКАТ-Т100 предназначен для получения высокого напряжения от 0 до 100 кВ переменного тока частотой 50 Гц.

    Принцип действия устройства основан на том, что на первичную обмотку Блока высоковольтного подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Нижний конец вторичной обмотки должен быть заземлен напрямую, либо через миллиамперметр. Корпус Блока высоковольтного должен быть подключен к контуру заземления. Между отводом 1:1000 и нижним концом вторичной обмотки подсоединяется вольтметр. Испытуемая цепь должна быть заземлена и подключается к высоковольтному выводу блока, который расположен на его верхней крышке.

  • Технические характеристики блока высоковольтного (с измерительным отводом 1:1000) СКАТ-Т100:

    Параметр Значение
    Напряжение холостого хода переменного тока частотой 50 Гц при напряжении первичной обмотки 200 В, не менее 100 кВ
    Максимальное допустимое напряжение на выходе 100 кВ
    Максимальный ток нагрузки, не менее 25,0 мА
    Длина соединительного кабеля, не менее 2,5 м
    Режим работы круглосуточный
    Степень защиты IP22
    Условия работы температура окружающего воздуха от -10 до +40 ºC и относительная влажность до 80% при температуре 25ºC
    Средний срок службы, не менее 5 лет

  • Комплект поставки СКАТ-Т100

    № Наименование Количество
    1 Блок высоковольтный (с измерительным отводом 1:1000) СКАТ-Т100 1
    2 Паспорт 1
