Дополнительный комплект на 1 кВ для КШЗ 6-10

Код товара: 28915

  • Сертификаты

    Описание дополнительного комплекта на 1 кВ для КШЗ 6-10:

    Дополнительный комплект предназначен для дооснащения заземления КШЗ 6-10 двумя дополнительными штангами и указателем напряжения для возможности использовать полный комплект на ВЛ 1 кВ.

    Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный двухполюсный указатель низкого напряжения, который также поставляется на телескопической штанге.

    Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода. Постановка заземления может обеспечиться одним человеком.

    Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в аккредитованной лаборатории производителя.

  • Технические характеристики дополнительного комплекта на 1 кВ для КШЗ 6-10:

    Параметр Значение
    Номинальное рабочее напряжение, кВ 1
    Количество фаз (лучей), шт 2
    Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт 5
    Количество звеньев алюминиевой штанги, шт 2
    Количество телескопических изолирующих штанг для постановки, шт 0
    Количество звеньев изолирующей штанги, шт 2
    Суммарная длина проводящей части штанги, мм 4330
    Длина изолирующего звена, мм 2000
    Длина рукоятки, мм 1000
    Длина алюминиевой штанги в собранном виде, мм 1720
    Длина изолирующей штанги в собранном виде, мм 1690
    Длина межфазных проводов, м 6,0
    Длина заземляющего спуска, м 4,0
    Сечения заземляющего провода, мм2 16, 25, 35
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от -45°C до +45°C
    до 80% при 20°C

    Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

    *Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

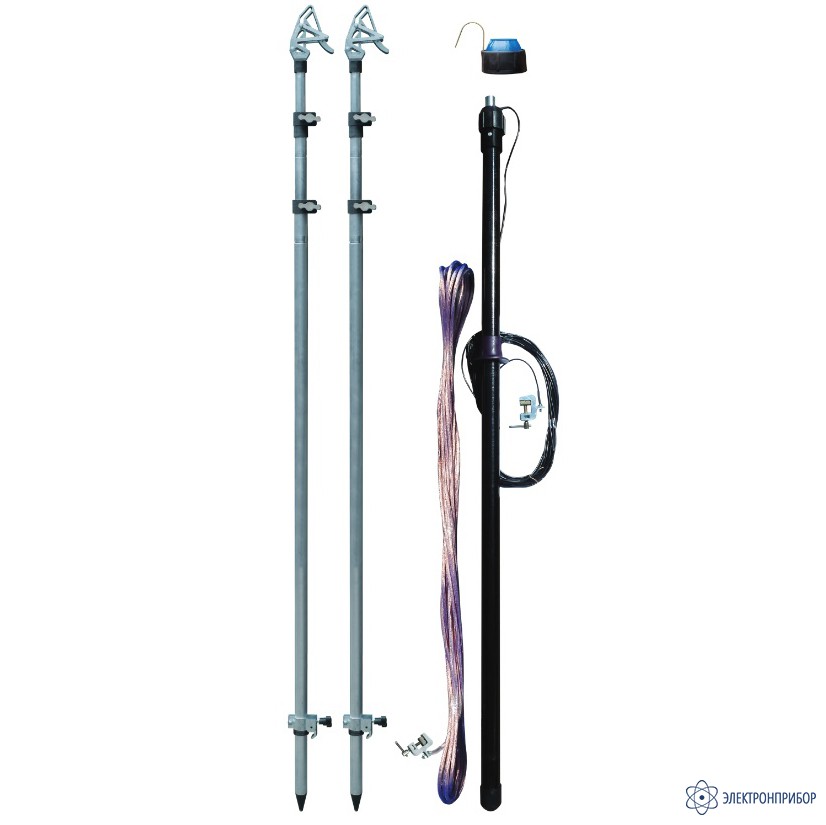

  • Комплект поставки Дополнительный комплект на 1 кВ для КШЗ 6-10

    № Наименование Количество
    1 Алюминиевые телескопические штанги с гравитационными фазными зажимами 2
    2 Провод заземления с заземляющей струбциной 1
    3 Блок индикации указателя низкого напряжения УНН Ш 1
    4 Штанга изолирующая телескопическая указателя напряжения 1
    5 Чехол 1
    6 Паспорт 1
