Магистр Ц20-ИКM(-A)

Паяльные станции

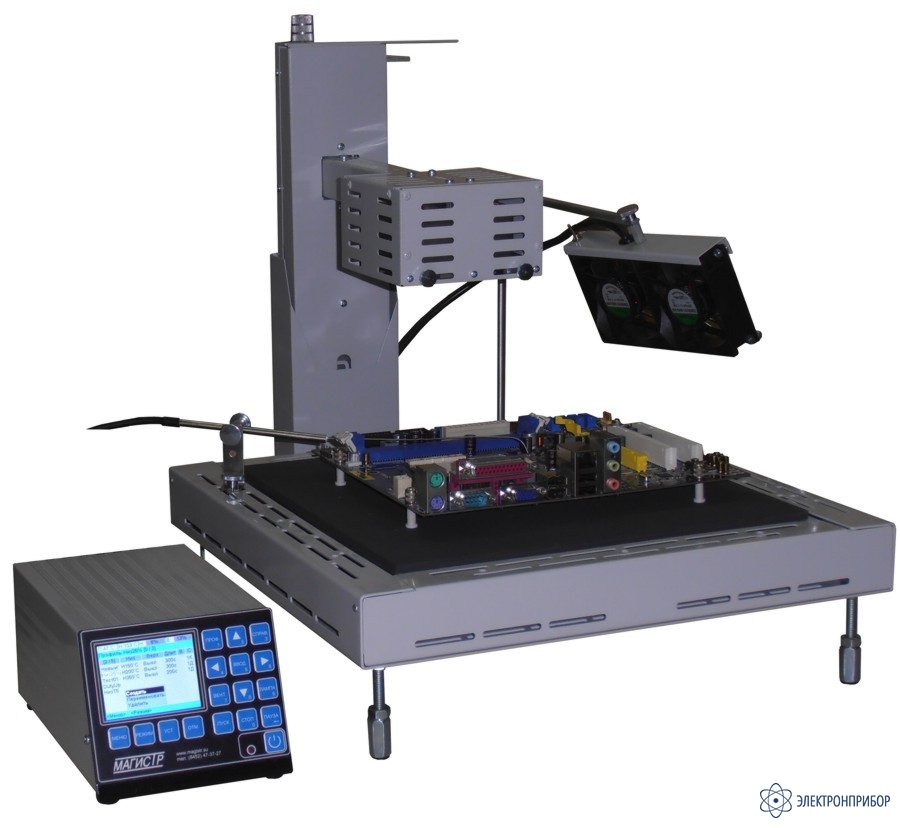

Магистр Ц20-ИКM(-A) — паяльно-ремонтная инфракрасная станция

Код товара: 59248
  • 2 варианта исполнения

    Назначение паяльно-ремонтной инфракрасной станции Магистр Ц20-ИКM(-A):

    Паяльно-ремонтная станция с инфракрасным нагревом предназначена для монтажа и демонтажа элементов на печатные платы, путем управляемого (по термическому профилю) нагрева с двух сторон при помощи верхнего ИК-излучателя и нижнего ИК-излучателя Магистр-Ц20-ИКM либо нижнего алюминиевого термостола Магистр-Ц20-ИКM-А.

    По устойчивости к климатическим воздействиям станция соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150.

  • Технические характеристики паяльно-ремонтной инфракрасной станции Магистр Ц20-ИКM(-A):

    Параметр Значение
    Питание от сети переменного тока (частотой 50±1 Гц) напряжением , В 198-242
    Потребляемая мощность, ВА, не более 2700
    Минимальная поддерживаемая температура, ºС 100
    Максимальная поддерживаемая температура, ºС 300
    Точность поддержания температуры, не хуже ,% ± 5
    Максимальная скорость нагрева, ºС/сек 1.0
    Мощность нижнего ИК-излучателя, Вт 2400
    Мощность алюминиевого термостола, Вт 2100
    Мощность верхнего ИК-излучателя, Вт 250
    Максимальное количество термопрофилей 250
    Минимальный размер зоны пайки, мм 20 х 20
    Максимальный размер зоны пайки, мм 60 х 60
    Максимальный размер устанавливаемой платы, мм 300 x 400
    Габаритные размеры блока управления, мм, не более 220x120x100
    Масса блока управления, кг, не более 2
    Габаритные размеры блока нижнего нагрева, мм, не более 410x350x150
    Масса блока нижнего нагрева, кг, не более 8
    Габаритные размеры блока верхнего нагрева, мм, не более 400x340x450
    Масса блока верхнего нагрева, кг, не более 5

  • Комплект поставки Магистр Ц20-ИКM(-A)

    № Наименование Магистр Ц20-ИКМ 280х300мм Магистр Ц20-ИКМ-А 300х300мм
    1 ИК-стол нижнего подогрева 1 -
    2 Планки 2 -
    3 Прижим с винтом 8 -
    4 Кронштейн прямой 4 -
    5 Кронштейн угловой правый 2 -
    6 Кронштейн угловой левый 2 -
    7 Рейки нижнего упора 2 -
    8 Алюминиевый термостол нижнего подогрева - 1
    9 Фторопластовая стойка 10мм с прижимом - 1
    10 Датчик температуры 1 1
    11 Держатель датчика температуры 1 1
    12 Штатив верхнего нагрева 1 1
    13 Блок вентиляторов 1 1
    14 Штанга горизонтального перемещения блока вентиляторов 1 1
    15 Штанга вертикального перемещения блока вентиляторов 1 1
    16 Комплект присосок (№1, №2, №3) 1 1
    17 Вакуумный насос 1 1
    18 Ручной манипулятор вакуумного пинцета 1 1
    19 Вакуумная трубка (1 метр) 1 1
    20 Воздушный фильтр 1 1
    21 Блок управления 1 1
    22 Руководство по эксплуатации 1 1
    23 Паспорт 1 1
    24 Упаковочный ящик 1 1

  • Модификации Магистр Ц20-ИКM(-A)

    Подберите модификацию по параметрам

    Способ нагрева
    Очистить

  • Файлы для Магистр Ц20-ИКM(-A)

Файлы для Магистр Ц20-ИКM(-A)

Все товары группы
