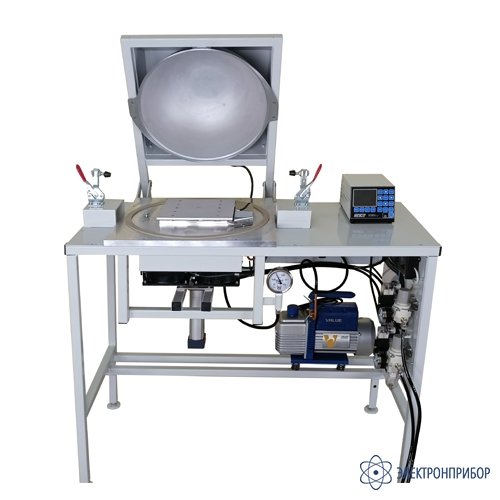

Магистр Ц20-ТКВ-200х200-про — установка вакуумной пайки по термопрофилю

Код товара: 66214
    • Гарантия

      1 год

    • Производитель

      МАГИСТР

    • Артикул

      10236

    Назначение установки вакуумной пайки по термопрофилю Магистр Ц20-ТКВ-200х200-про:

    Установка вакуумной пайки по термопрофилю Магистр Ц20-ТКВ-200х200-про предназначена для пайки изделий по температурному профилю в среде инертного газа для исключения процессов окисления.

    Установка имеет функцию вакуумирования, что позволяет выполнять максимально надежные паяные соединения без пустот.

    Изделия для пайки помещаются на металлическую плиту, которая оснащена встроенным нагревателем, а для быстрого охлаждения в нужный момент плита прижимается к охлаждаемому радиатору. Плита располагается под герметично закрываемым кожухом.

    Установка автоматически выполняет полный цикл пайки, отрабатывая как температурный профиль, так и выполняя операции вакуумирования и подачи инертного газа, параметры процесса задаются оператором.

    Установка может применяться для пайки электронных узлов в условиях единичного и мелкосерийного производства, а также при изготовлении опытных образцов.

  • Технические характеристики установки вакуумной пайки по термопрофилю Магистр Ц20-ТКВ-200х200-про:

    Параметр Значение
    Напряжение питания 220 В 50 Гц
    Потребляемая мощность, не более 2,4 кВт
    Рабочий диапазон температур 100°С ÷ 300⁰С
    Точность поддержания температуры, не хуже ± 5%
    Время нагрева от 100⁰С до 300⁰С, не более 300 сек
    Время остывания от 300⁰С до 100⁰С, не более 300 сек
    Мощность нагревателей 1,8 кВт
    Максимальное количество термопрофилей 250
    Размер зоны нагрева 200х200 мм
    Остаточное давление при вакуумировании  до 10 мбар
    Габаритные размеры установки, не более 930х700х960 мм
    Масса установки, не более 90 кг
  • Комплект поставки Магистр Ц20-ТКВ-200х200-про

    Наименование Количество
    1 Установка вакуумной пайки по термопрофилю Магистр Ц20-ТКВ-200х200-про 1
