ИПМ 101М /3А, ИПМ101М/3А, ИПМ 101 М 3 А

Приборы для измерения электромагнитных полей

ИПМ-101М/3А — измеритель напряженности поля малогабаритный (с тремя антеннами)

Код товара: 64067
  • 21009-01
    Является модификацией ИПМ-101М

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      21009-01 до 17.02.2027

    Назначение измерителя напряженности поля малогабаритного (с тремя антеннами) ИПМ-101М/3А:

    Прибор ИПМ-101М предназначен для контроля за соблюдением предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле, в соответствии с ГОСТ 12.1.006, ГН 2.1.8./2.2.4.019 и Сан-ПиН 2.2.4/2.1.8.055.

    ИПМ-101М позволяет проводить экспрессные измерения напряженности полей в ВЧ диапазоне и оценки плотности потока энергии электромагнитного поля в СВЧ диапазоне. Прямой отсчет измеряемых величин и автоматическое определение типа подключенной антенны-преобразователя делает прибор простым и удобным в эксплуатации.

    Прибор ИПМ-101М используется для следующих целей:

    • Измерения напряженности электрического поля в частотном диапазоне 0,03 ÷ 1200 МГц;
    • Измерения напряженности магнитного поля в частотных диапазонах 0,03 ÷ 3 МГц, 1 ÷ 50 МГц;
    • Оценки плотности потока энергии в частотном диапазоне 2,4 ÷ 2,5 ГГц.

    Описание измерителя напряженности поля малогабаритного (с тремя антеннами) ИПМ-101М/3А:

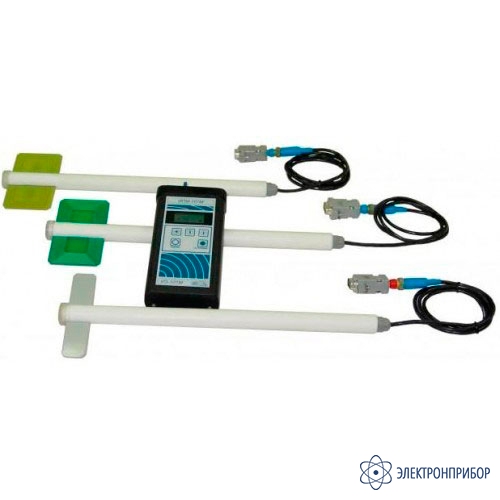

    Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя: антенны-преобразователи (АП) направленного приема, устройство отсчетное микропроцессорное УО-101М и футляр для переноски.

    УО-101М обеспечивает преобразование сигнала в цифровой код, математическую обработку и отображение измеряемой величины на жидкокристаллическом индикаторе.

    Для измерения напряженности электрического поля предназначены АП Е01 и Е02. Для измерения напряженности магнитного поля предназначены АП Н01 и Н02.

    Измеритель в стандартном варианте поставки комплектуется антенным преобразователем Е01. Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.

    Принцип работы измерителя ИПМ-101М с поверкой:

    Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля, и преобразовании этого напряжения в сигнал постоянного тока, который далее измеряется и преобразуется в измеряемую величину с помощью устройства отсчетного УО-101М. При измерении напряженности электрического поля с произвольной поляризацией производят измерения трех взаимно перпендикулярных проекций и вычисляют модуль вектора поля

    Особенности измерителя напряженности поля малогабаритного (с тремя антеннами) ИПМ-101М/3А:

    • Прямой отсчет измеряемых величин (В/м, мкВт/см2, А/м);
    • Автоматическое определение типа подключенной АП;
    • Автоматический учет частотных коэффициентов подключенной АП;
    • Измерение напряженности поля методом измерения проекции вектора напряженности поля на измерительную ось АП и трехортогональным методом при полной автоматизации процесса вычисления конечного значения измеряемой величины;
    • Непрерывный контроль пользователем степени разряда батарей питания;
    • Регулировку пользователем постоянной времени измерения.

  • Технические характеристики измерителя напряженности поля малогабаритного ИПМ-101М:

    Параметр Е01 (электрическое поле) E02 (электрическое поле) H01 (магнитное поле) H02 (магнитное поле)
    Измеряемая величина Напряженность электрического поля (НЭП) Напряженность электрического поля (НЭП) Напряженность магнитного поля (НМП) Напряженность магнитного поля (НМП)
    Диапазон частот 0.03..1200 МГц, 2.4..2.5 ГГц 0.03..1200 МГц, 2.4..2.5 ГГц 0.03..3 МГц 1..50 МГц
    Диапазон измерения 1..100 В/м;
    0,25 ÷ 2500 мкВт/см2 (по каналу ППЭ не поверяется)    		 5..500 В/м;
    5 ÷ 50000 мкВт/см2 (по каналу ППЭ не поверяется)    		 0.5..50 А/м 0.1..10 А/м
    Диапазон измерения в зависимости от частоты 1,15 В/м – 115 В/м (30-50 кГц);
    1,0 В/м – 100 В/м (0,05 – 300 МГц);
    0,85 В/м – 85 В/м (300 – 500 МГц);
    0,7 В/м – 70 В/м (500 – 700 МГц);
    0,5 В/м – 50 В/м (700 – 1000 МГц);
    0,35 В/м – 35 В/м (1 Гц – 1,2 ГГц);
    0,5 В/м – 50 В/м (2,4 – 2,5 ГГц)    		 5,75 В/м – 575 В/м (30-50 кГц);
    5,0 В/м – 500 В/м (0.05 – 700 МГц);
    4,25 В/м – 425 В/м (700 – 1200 МГц);
    0,6 В/м – 600 В/м (2,4 – 2,5 ГГц)    		 0,75 А/м – 75 А/м (30-50 кГц);
    0,6 А/м – 60 А/м (50 – 70 кГц);
    0,5 А/м – 50 А/м (70 кГц – 3 МГц)    		 0,15 А/м – 15 А/м (1-1,5 МГц);
    0,12 А/м – 12 А/м (1,5 – 3 МГц);
    0,1 А/м – 10 А/м (3 – 50 МГц)
    Основная относительная погрешность измерения СКЗ с гармонической временной зависимостью +/-[20 + 0,2 KF (E0 / Ex)] , %* +/-[20 + 0,2 KF (E0 / Ex)], %** ±[20 + 2 КF (Н0 / НX)], %, при НX < Н0КF ,±[20 + (2 / КF) (НX / Н0)], %, при НX > Н0КF*** ±[20 + 2 КF (Н0 / НX)], %, при НX < Н0КF ,±[20 + (2 / КF) (НX / Н0)], %, при НX > Н0КF****
    Погрешность в диапазоне измерения 20..40 %
    Дополнительная погрешность при отклонении температуры окружающего воздуха от 20 ºС, не превышает 0,6 %
    Температура окружающего воздуха от +5 до +40ºС
    Относительная влажность воздуха при температуре 25 °С до 90 %
    Атмосферное давление 70 ÷ 106,7 кПа (537 ÷ 800 мм.ртутного столба)
    Источник питания 3 батареи по 1,5 В типа АА
    Время непрерывной работы в автономном режиме без замены элементов питания, не менее 30 ч
    Габариты АП типа Е01, Е02, Н01 и Н02 350 х 110 х 25 мм
    Устройство отсчетное УО-101М 160 х 80 х 32 мм
    Футляр 440 х 390 х 90 мм
    Масса АП типа Е01, Е02, Н01 и Н02 0,2 кг
    Устройство отсчетное УО-101М 0,5 кг
    Измеритель в футляре 2,5 кг
    Погрешность не превышает указанных значений при расстоянии от проводящих тел до точки измерения более 0,2 м (для АП Е02 более 0,05 м).
    * - Е0 = 100 В/м; ЕX – измеренное значение НЭП в В/м;
    КF – частотный коэффициент АП Е01 на частоте измерения (варьируется от 1,15 до 0,5);
    ** - Е0 = 500 В/м; ЕX – измеренное значение НЭП в В/м;
    КF – частотный коэффициент АП Е02 на частоте измерения (варьируется от 1,15 до 0,5);
    *** - H0 = 5 А/м; HX – измеренное значение НМП в А/м;
    КF – частотный коэффициент АП Н01 на частоте измерения (варьируется от 1,5 до 1,0);
    **** - H0 = 5 А/м; HX – измеренное значение НМП в А/м;
    КF – частотный коэффициент АП Н01 на частоте измерения (варьируется от 1,5 до 1,0).

  • Комплект поставки ИПМ-101М/3А

    № Наименование Количество
    1 Устройство отсчетное УО-101М  1
    2 Антенна-преобразователь Е01 1
    3 Антенна-преобразователь по выбору заказчика (Е02, Н01, Н02) 2
    4 Элемент питания 3
    5 Футляр 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1

  • Модификации ИПМ-101М
