РИАП18, РИАП 18 РИАП 1,8

Приборы для измерения электромагнитных полей

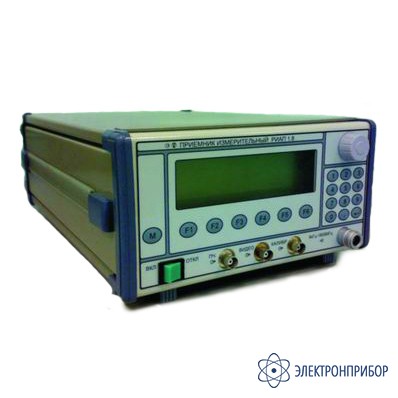

РИАП 1.8 — приемник измерительный (9 кГц-1800 МГц)

Код товара: 37571
  • 31150-06

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      31150-06 до 22.12.2026

    Назначение приемника измерительного (9 кГц-1800 МГц) РИАП 1.8:

    Приёмник измерительный РИАП-1.8 – портативный, прибор, предназначенный для использования в автономных условиях. В сочетании различными моделями измерительных антенн, эквивалентов сети, пробников напряжения обеспечивает:

    • Контроль излучений  РЭС в диапазоне   9 кГц – 1.8 ГГц в соответствии с требованиями  ГОСТ Р 51319;
    • Контроль индустриальных радиопомех от высокочастотных устройств промышленного, научного, медицинского и бытового назначения в соответствии с требованиями  ГОСТ Р 51318.11-99.
    • Обнаружение биологически опасных для жизни людей ЭМИ;
    • Измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности;
    • Решение задач обеспечения электромагнитной совместимости.

    Особенности приемника измерительного (9 кГц-1800 МГц) РИАП 1.8:

    • Портативен, экономичен и удобен в работе;
    • Два режима работы: Режим измерительного приёмника и Режим сканера радиопомех;
    • Цифровая обработка  результатов и автоматизация управления, измерений и установки параметров при подключении к ПЭВМ через интерфейс USB2.0 или RS-232;
    • Контроль сигналов, имеющих амплитудную и частотную модуляцию через внутренний динамик;
    • Индикация результатов измерения в единицах дБмкВ, дБmВт;
    • Высокая точность измерений и стабильность характеристик;
    • Самодиагностика и автокалибровка;
    • Графический дисплей

    Области применения приемника измерительного (9 кГц-1800 МГц) РИАП 1.8:

    В сочетании  с измерительными антеннами (П6-50, П6-51, П6-52, ЛПА-1), эквивалентом сети Я6-126 и пробниками напряжений Я6-122/1, Я6-123 обеспечивает:

    • Селективные измерения напряженности ЭМП;
    • Обнаружение биологически опасных для жизни людей ЭМИ;
    • Измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности;
    • Решение задач обеспечения электромагнитной совместимости в соответствии с требованиями ГОСТ Р 51319;
    • Контроль норм излучений индустриальных радиопомех от высокочастотных устройств  промышленного, научного, медицинского и бытового назначения в соответствии с требованиями  ГОСТ Р 51318.11-99 .

    К прибору прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.

  • Технические характеристики приемника измерительного (9 кГц-1800 МГц) РИАП 1.8:

    Параметр Значение
    Рабочий диапазон частот  от 9 кГц до 1,8 ГГц
    Пределы допускаемой абсолютной погрешности измерения частоты, Гц,

    не более ±(1х10-5F+Df),

    где F – частота настройки, Гц; Df – измерительная полоса пропускания, Гц
    Полосы пропускания Dfпо уровню минус 3дБ 1 кГц; 1 МГц с погрешностью не более ± 30 %

    Полосы пропускания Dfпо уровню минус 6 дБ

    		 200 Гц; 9 кГц; 120 кГц c пределами характеристик избирательности в соответствии с ГОСТ Р 51319
    Основная погрешность измерения уровня не более ± 2,5 дБ
    Избирательность по побочным каналам приема не менее 70 дБ
    Ослабление взаимной модуляции при испытании импульсным сигналом не менее 36 дБ
    Уровень интермодуляционных составляющих 3-го порядка при уровне входных сигналов не менее минус 40 дБмВт при минимальном ослаблении входного аттенюатора - минус 70дБ, в диапазоне 9 кГц -30 МГц;
    - минус 60 дБ, в диапазоне от 30 МГц до 1,8 ГГц
    Демодулятор АМ, ЧМ
    Дистанционное управление RS-232 (USB 2.0 с преобразователем интерфейса)
    Напряжение питания от 10,5 до 14,4 В
    Потребляемая мощность не более 10 Вт
    Время работы от встроенного аккумулятора не менее 4 часов
    Средняя наработка на отказ приемника не менее 6000 ч.
    Масса с аккумулятором, не более 6.5 кг
    Габаритные размеры 129х250х393 мм

    Приёмник измерительный РИАП 1.8 с квазипиковым детектором и детектором средних значений в полосах частот, определенных ГОСТ Р 51319-99, обеспечивает измерение синусоидальных и импульсных напряжений не менее значений, указанных ниже в таблице.

    Диапазон частот, МГц Вид показания Ширина полосы пропускания, кГц *Нижний предел измерения, дБмкВ Верхний предел измерения, дБмкВ
    0,009-0,15 Среднее 0,2 8 77
    Квазипиковое 0,2 14 77
    0,15-30 Среднее 9 8 77
    Квазипиковое 9 14 77
    30-1800 Среднее 120 18 77
    Квазипиковое 120 25 77

    * При соотношении “сигнал – шум” 14 дБ и дополнительной погрешности 1 дБ.
    При соотношении “сигнал – шум” 7 дБ и дополнительной погрешности 3 дБ нижний предел измерений для квазипикового детектора уменьшается на 7 дБ.

  • Комплект поставки РИАП 1.8

    № Наименование Количество
    1 Приемник измерительный РИАП 1.8 1
    2 Устройство зарядное 1
    3 Шнур сетевой SCZ-1 (IF-101-P) 1
    4 Комплект соединительных кабелей 1
    5 Руководство по эксплуатации 1
    6 Формуляр 1
    7 Футляр 1

    Дополнительная комплектация РИАП 1.8:

    (поставляется по требованию заказчика за отдельную плату)

    № Наименование Количество
    1 Пробник напряжения Я6-122 1
    2 Кабель соединительный USB to serial port convertion cable UAS111 1
