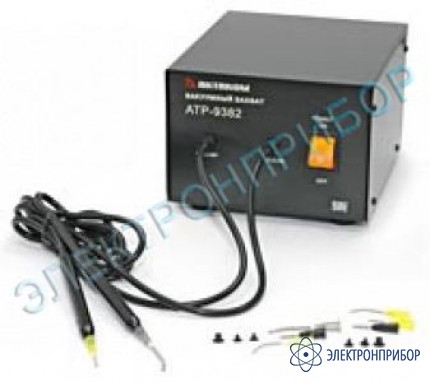

АТР-9382 — вакуумный захват

Код товара: 23101
  • Назначение вакуумного захвата АТР-9382:

    Двухканальный вакуумный захват АТР-9382 для перемещения электронных компонентов и микросхем весом до 120 г. Потребляемая мощность 10 Вт, насос диафрагменного типа, мощность всасывания 280 мм рт.ст. Сменные присоски из токопроводящего силикона. Антистатическое исполнение. Габаритные размеры : 185*157*105 мм. Вес 2,5 кг.

    Вакуумные захваты — универсальный инструмент, позволяющий осуществлять быстрое и точное позиционирование компонентов.

    • Удобен для захвата SMD элементов, микросхем, резисторов, конденсаторов и других мелких предметов;
    • Легко настроить, легко использовать;
    • Высокая сила всасывания дает возможность перемещать предметы весом до 120 г;
    • Плавная регулировка силы всасывания;
    • Сменные насадки и насадки-присосы различной формы и диаметра облегчают работу;
    • Антистатическое исполнение.
  • Технические характеристики вакуумного захвата АТР-9382:

    • Потребляемая мощность 10 Вт;
    • Тип насоса диафрагменный;
    • Максимальное всасывание 280 мм рт.ст.;
    • Кол-во каналов два;
    • Габаритные размеры 185х157х105 мм;
    • Масса 2,5 кг.

    Принадлежности:

    • Насадки-присосы: диаметр 6 мм, 7 мм, 8 мм;
    • Прямые насадки: внутренний диаметр 0,7 мм; 1,45 мм;
    • Изогнутые насадки: внутренний диаметр 0,7 мм; 1,45 мм.

    Применение насадок:

    Типы насадок Их применение
    Насадка прямая с внутренним Ø 0,7 мм Элементы типа SMD, микросхемы, резисторы, конденсаторы и другие электронные компоненты
    Насадка прямая с внутренним Ø 1,45 мм Небольшая интегральная схема (размером 8-40 выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 6 мм Интегральная схема (14 и больше выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 7 мм Интегральная схема (20 и больше выводов)
    Насадка прямая с внутренним Ø 0,7 мм + присос Ø 8 мм Интегральная схема (40 и больше выводов)
    Насадка прямая с внутренним Ø 1,45 мм + присос Ø 8 мм Небольшой тяжелый электронный элемент
  • Комплект поставки АТР-9382

    Наименование Количество
    Блок управления с кабелем питания 1
    Две ручки захвата с воздушными шлангами 1
    Насадки 1
