АКИП-6107 — измеритель RLC для SMD-компонентов

Код товара: 31421
  • 2-3 дня

    • Гарантия

      1 год

    • Производитель

      АКИП

    Особенности измерителя RLC для SMD-компонентов АКИП-6107

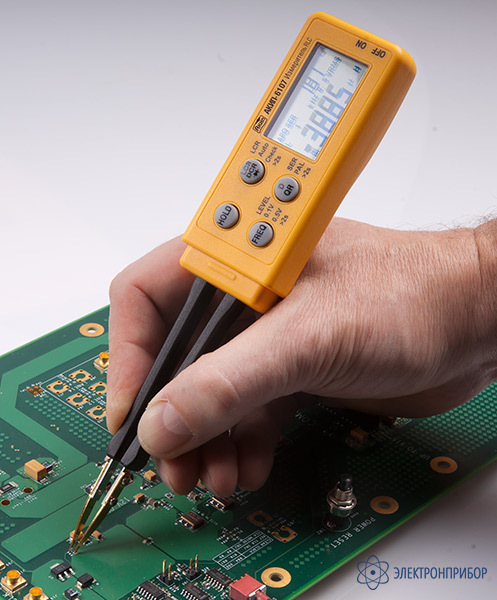

    • Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers)
    • Измерение индуктивности (L), тангенса угла потерь (D), добротности (Q), сопротивления (R, DCR), ёмкости (C), испытание p-n переходов,
    • Базовая погрешность: ±1%
    • Расширенная функциональность: выбор схемы замещения (парал. / послед. (ESR)), одновременная индикация 2-х параметров: осн. шкала - R, DCR, L, C; доп.. шкала – D тангенс угла потерь, Q добротность, автовыбор предела измерений, выбор частоты тест-сигнала (100 Гц, 120 Гц, 1 кГц, 10 кГц) и уровня (0,1 В/ 0,5 В)
    • Макс. индикация: 6000
    • Скорость измерения: 2 изм./сек
    • Возможность измерения электролитических конденсаторов
    • ЖК-дисплей, функция удержания показаний на дисплее (Hold)
    • Индикация полярности и превышения пределов измерений
    • Функция автовыключения питания, индикатор разряда батареи

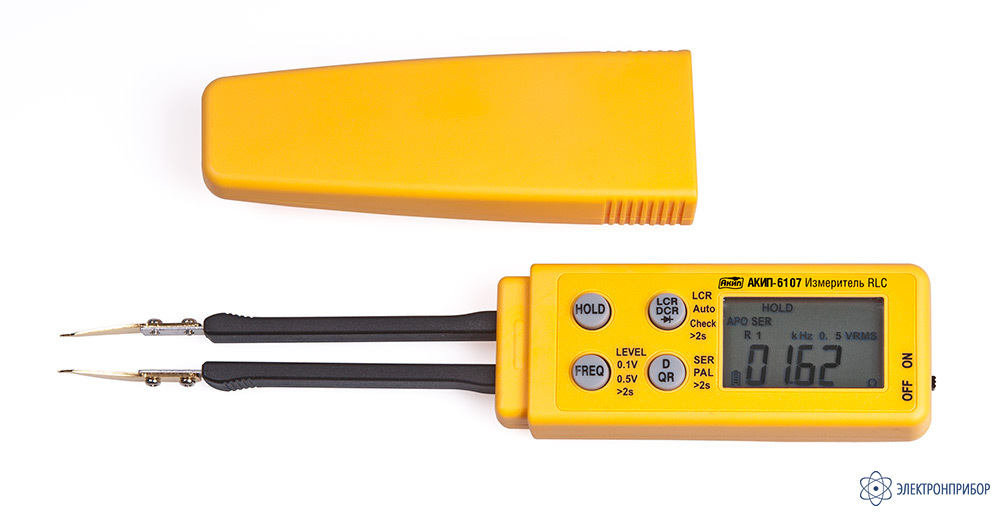

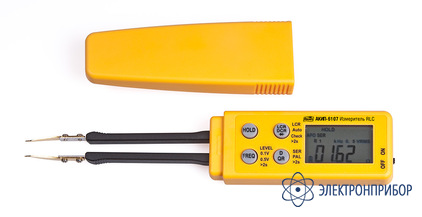

    • Удобный футляр-чехол, с креплением для переноски и хранения

  • Технические характеристики измерителя RLC для SMD-компонентов АКИП-6107

    Параметр Значение
    Измерение RLC
    Погрешность измерения ±1% (базов.)
    Скорость измерения 2 изм./с.
    Схема замещения Парал./послед. (ESR)
    Измерение сопротивления (R, RDC)
    Диапазон 60 Ом/600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/20 МОм
    Максимальное разрешение 0,01 Ом
    Измерение емкости (C)
    Диапазон 600 пФ/6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ
    Максимальное разрешение 0,1 пФ
    Измерение индуктивности (L)
    Диапазон 600 мкГн/6000 мкГн/60 мГн/600 мГн/6 Гн/60 Гн/200 Гн
    Максимальное разрешение 0,1 мкГн
    Тест-сигнал
    Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц (фикс.)
    Уровень тест-сигнала 0,1 В; 0,5 В (фикс.)
    Проверка P-N переходов
    Тестовый ток 0,8 мА
    Напряжение теста 2 В
    Погрешность ± (2% + 5 ед.счета)
    Дисплей
    Тип индикатора ЖК индикатор
    Отображаемые параметры Основной экран (R, L, C)
    Дополнительный экран (Q, D)
    Индикатор режимов измерения
    Формат индикации 4 разряда на осн. экране (6.000)
    3 разряда на доп. экране
    Общие данные
    Рабочий зазор 8 мм
    Условия эксплуатации 0°С…40°С и относительная влажность до 70%
    Напряжение питания 3 В (2 шт. х литиевые батареи CR2032)
    Ресурс батарей 50 ч (непрерывная работа)
    Авто-отключение 30 мин.
    Габаритные размеры 205х40х24,5 мм
    Масса 110 гр. (с элементами питания)

  • Комплект поставки АКИП-6107

    № Наименование Количество
    1. Батарея питания 2
    2. Измеритель RLC для SMD-компонентов АКИП-6107 1
    3. Руководство по эксплуатации 1
