АМ-3128, АМ3128, АМ 3128, AM-3128, AM 3128, AM3128

Портативные измерители RLC (сопротивления, индуктивности, емкости)

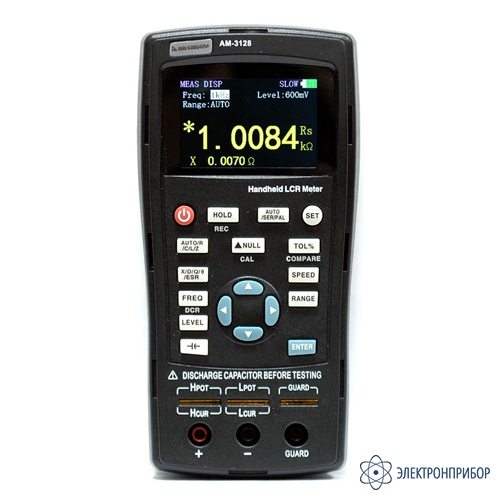

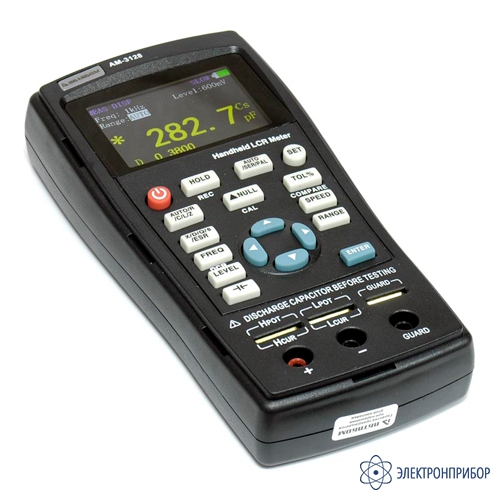

АМ-3128 — измеритель RLC

Код товара: 57605
  • Измеритель rlc АМ-3128 Измеритель rlc АМ-3128 Измеритель rlc АМ-3128

    Области применения измерителя RLC АМ-3128:

    • выборочный контроль качества на производственной линии;
    • входной контроль при приёмке партии;
    • тестирование компонентов в ремонтных мастерских и сервисных службах;
    • сортировка и отбор компонентов по параметрам;
    • лабораторные исследования параметров при разработке и тестировании.

    Особенности измерителя RLC АМ-3128:

    • Измеряемые параметры первичные: R – активное электрическое сопротивление; C – электрическая емкость; L – индуктивность; Z – модуль полного сопротивления;
    • Измеряемые параметры вторичные: D – тангенс угла диэлектрических потерь; Q – добротность; Θ – угол фазового сдвига;
    • Напряжение испытательного сигнала 0,3 Вскз и 0,6 Вскз;
    • Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 40 кГц, 100 кГц;
    • Эквивалентная схема: последовательная, параллельная;
    • Время измерения: 1 раз/сек (SLOW), 2 раза/сек (MEDIUM), 4 раза/сек (FAST);
    • Схема измерения: 2-проводная, 4-проводная;
    • Способ калибровки: открытая, короткозамкнутая;
    • Настраиваемый компаратор;
    • Режим относительных измерений;
    • Фиксация текущего, минимального, максимального и среднего значения.

  • Технические характеристики измерителя RLC АМ-3128:

    Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений
    C De*
    Измерение емкости С и тангенса угла диэлектрических потерь D
    100, 120 Гц 20 мФ 4,000 мФ...20,000 мФ ±(0,08Cx + 5 е.м.р) ±0,0800 последовательная
    4 мФ 400,0 мкФ...3,9999 мФ ±(0,02Cx + 3 е.м.р) ±0,0200 последовательная
    400 мкФ 40,00 мкФ...399,99 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная
    40 мкФ 4,000 мкФ...39,999 мФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная
    4 мкФ 400,0 нФ...3,9999 мкФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная
    400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 параллельная
    40 нФ 4,000 нФ...39,999 нФ ±(0,005Cx + 3 е.м.р) ±0,0050 параллельная
    4 нФ 0 пФ...3,999 нФ ±(0,015Cx + 5 е.м.р) - параллельная
    1 кГц 1000 мкФ 400,0 мкФ...999,9 мкФ ±(0,03Cx + 5 е.м.р) ±0,0400 последовательная
    400 мкФ 40,00 мкФ...399,99 мкФ ±(0,015Cx + 3 е.м.р) ±0,0200 последовательная
    40 мкФ 4,000 мкФ...39,999 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная
    4 мкФ 400,0 нФ...3,9999 мкФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная
    400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная
    40 нФ 4,000 нФ...39,999 нФ ±(0,006Cx + 3 е.м.р) ±0,0040 параллельная
    4 нФ 400,0 пФ...3,9999 нФ ±(0,006Cx + 3 е.м.р) ±0,0060 параллельная
    400 пФ 0,0 пФ...399,9 пФ ±(0,03Cx + 5 е.м.р) - параллельная
    10 кГц 100 мкФ 40,00 мкФ...100,00 мкФ ±(0,04Cx + 5 е.м.р) ±0,0400 последовательная
    40 мкФ 4,000 мкФ...39,999 мкФ ±(0,02Cx + 3 е.м.р) ±0,0200 последовательная
    4 мкФ 400,0 нФ...3,9999 мкФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная
    400 нФ 40,00 нФ...399,99 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная
    40 нФ 4,000 нФ...39,999 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 последовательная или параллельная
    4 нФ 400,0 пФ...3,9999 нФ ±(0,004Cx + 2 е.м.р) ±0,0040 параллельная
    400 пФ 40,00 пФ...399,99 пФ ±(0,006Cx + 3 е.м.р) ±0,0060 параллельная
    40 пФ 0,00 пФ...39,99 пФ ±(0,025Cx + 5 е.м.р) - параллельная
    40 кГц 100 мкФ 40,00 мкФ...100,00 мкФ ±(0,06Cx + 5 е.м.р) ±0,0600 последовательная
    40 мкФ 4,000 мкФ...39,999 мкФ ±(0,04Cx + 3 е.м.р) ±0,0400 последовательная
    4 мкФ 400,0 нФ...3,9999 мкФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная
    400 нФ 40,00 нФ...399,99 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная
    40 нФ 4,000 нФ...39,999 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 последовательная или параллельная
    4 нФ 400,0 пФ...3,9999 нФ ±(0,006Cx + 2 е.м.р) ±0,0060 параллельная
    400 пФ 40,00 пФ...399,99 пФ ±(0,01Cx + 3 е.м.р) ±0,0100 параллельная
    40 пФ 0,000 пФ...39,999 пФ ±(0,03Cx + 5 е.м.р) - параллельная
    100 кГц 10 мкФ 4,000 мкФ...10,000 мкФ ±(0,08Cx + 20 е.м.р) ±0,0800 последовательная
    4 мкФ 400,0 нФ...3,9999 мкФ ±(0,05Cx + 10 е.м.р) ±0,050 последовательная
    400 нФ 40,00 нФ...399,99 нФ ±(0,015Cx + 5 е.м.р) ±0,0150 последовательная
    40 нФ 4,000 нФ...39,999 нФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная
    4 нФ 400,0 пФ...3,999 нФ ±(0,01Cx + 2 е.м.р) ±0,0100 последовательная или параллельная
    400 пФ 40,00 пФ...399,99 пФ ±(0,015Cx + 2 е.м.р) ±0,0150 параллельная
    40 пФ 4,000 пФ...39,999 пФ ±(0,02Cx + 5 е.м.р) ±0,0200 параллельная
    4 пФ 0,000 пФ...3,999 пФ ±(0,05Cx + 10 е.м.р) - параллельная
    * – погрешность измерений тангенса угла диэлектрических потерь (De) нормируется для D < 0,5. Сх – измеренное значение емкости.
    Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений
    L De*
    Измерение индуктивности L и добротности Q
    100 Гц, 120 Гц 1000 Гн 400,0 Гн...999,9 Гн ±(0,02Lx + 3 е.м.р) ±0,0200 параллельная
    400 Гн 40,000 Гн...399,99 Гн ±(0,006Lx + 2 е.м.р) ±0,0060 параллельная
    40 Гн 4,000 Гн...39,999 Гн ±(0,004L + 2 е.м.р) ±0,0040 параллельная
    4 Гн 400,0 мГн...3,9999 Гн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная
    400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная
    40 мГн 4,000 мГн...39,999 мГн ±(0,006Lx + 3 е.м.р) ±0,0060 последовательная
    4 мГН 0 мкГн...3,999 мГн ±(0,03Lx + 5 е.м.р) - последовательная
    1 кГц 100 Гн 40,00 Гн...100,00 Гн ±(0,02x + 3 е.м.р) ±0,0200 параллельная
    40 Гн 4,000 Гн...39,999 Гн ±(0,006Lx + 2 е.м.р) ±0,0060 параллельная
    4 Гн 400,0 мГн...3,9999 Гн ±(0,004Lx + 2 е.м.р) ±0,0040 параллельная
    400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная
    40 мГн 4,000 мГн...39,999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная
    4 мГн 400,0 мкГн...3,9999 мГн ±(0,01Lx + 3 е.м.р) ±0,0100 последовательная
    400 мкГн 0,0 мкГн...399,9 мкГн ±(0,03Lx + 5 е.м.р) - последовательная
    10 кГц 1 Гн 400,0 мГн...999,9 мГн ±(0,015Lx + 3 е.м.р) ±0,0150 параллельная
    400 мГн 40,00 мГн...399,99 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 параллельная
    40 мГн 4,000 мГн...39,999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная или параллельная
    4 мГн 400,0 мкГн...3,9999 мГн ±(0,004Lx + 2 е.м.р) ±0,0040 последовательная
    400 мкГн 40,00 мкГн...399,99 мкГн ±(0,008Lx + 3 е.м.р) ±0,0080 последовательная
    40 мкГн 0,00 мкГн...39,99 мкГн ±(0,03Lx + 5 е.м.р) - последовательная
    40 кГц 1 Гн 400,0 мГн...999,9 мГн ±(0,02Lx + 4 е.м.р) ±0,0200 параллельная
    400 мГн 40,00 мГн...399,99 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 параллельная
    40 мГн 4,000 мГн...39,999 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 последовательная или параллельная
    4 мГн 400,0 мкГн...3,9999 мГн ±(0,008Lx + 2 е.м.р) ±0,0080 последовательная
    400 мкГн 40,00 мкГн...399,99 мкГн ±(0,015Lx + 3 е.м.р) ±0,0150 последовательная
    40 мкГн 0,00 мкГн...39,999 мкГн ±(0,04Lx + 5 е.м.р) - последовательная
    100 кГц 100 мГн 40,00 мГн...399,99 мГн ±(0,025Lx + 2 е.м.р) ±0,0250 параллельная
    40 мГн 4,000 мГн...39,999 мГн ±(0,015Lx + 2 е.м.р) ±0,0150 параллельная
    4 мГн 400,0 мкГн...3,9999 мГн ±(0,01Lx + 2 е.м.р) ±0,0100 последовательная или параллельная
    400 мкГн 40,00 мкГн...399,99 мкГн ±(0,01Lx + 2 е.м.р) ±0,0100 последовательная
    40 мкГн 4,000 мкГн...39,999 мкГн ±(0,015Lx + 5 е.м.р) ±0,0150 последовательная
    4 мкГн 0,000 мкГн...3,999 мкГн ±(0,04Lx + 10 е.м.р) - последовательная
    * - погрешность измерений добротности (Qе) нормируется для Qx × Dе ≤ 0,25 и вычисляется по формуле: Qе=±(Qx2 × De)/(1±Qx × De).
    Lх – измеренное значение индуктивности, Qx – измеренное значение добротности.
    Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений
    Измерение активного сопротивления R
    100 Гц, 120 Гц, 1 кГц, 10 КГц 20 MОм 4,000 МОм...20,000 МОм ±(0,03Rx + 10 е.м.р) параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,012Rx + 3 е.м.р) параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,003Rx + 3 е.м.р) параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,0025Rx + 2 е.м.р) последовательная или параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,0025Rx + 2 е.м.р) последовательная
    400 Ом 40,00 Ом...399,99 Ом ±(0,0025Rx + 2 е.м.р) последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,005Rx + 3 е.м.р) последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,02Rx + 3 е.м.р) последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,04Rx + 3 е.м.р) последовательная
    40 кГц 20 MОм 4,000 МОм...20,000 МОм ±(0,07Rx + 41 е.м.р) параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,025Rx + 3 е.м.р) параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,01Rx + 4 е.м.р) параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,01Rx + 4 е.м.р) последовательная или параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,005Rx + 3 е.м.р) последовательная
    400 Ом 40,00 Ом...399,99 Ом ±(0,005Rx + 3 е.м.р) последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,007Rx + 4 е.м.р) последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,02Rx + 6 е.м.р) последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,05Rx + 10 е.м.р) последовательная
    100 кГц 20 MОм 4,000 МОм...20,000 МОм ±(0,09Rx + 20 е.м.р) параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,04Rx + 10 е.м.р) параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,015Rx + 4 е.м.р) параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,01Rx + 2 е.м.р) параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,007Rx + 2 е.м.р) последовательная или параллельная
    400 Ом 40,00 Ом...399,99 Ом ±(0,007Rx + 2 е.м.р) последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,01Rx + 5 е.м.р) последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,03Rx + 10 е.м.р) последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,07Rx + 20 е.м.р) последовательная
    Rх – измеренное значение импеданса.
    Частота испытательного сигнала Поддиапазон измерений Отображаемый диапазон Пределы абсолютной погрешности измерений Эквивалентная схема измерений
    Z Θ
    Измерение импеданса Z и фазового угла Θ
    100 Гц, 120 Гц, 1 кГц, 10 КГц 20 MОм 4,000 МОм...20,000 МОм ±(0,03Zx + 10 е.м.р) 3,4° параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,012Zx + 3 е.м.р) 0,7° параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,003Zx + 3 е.м.р) 0,2° параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,0025Zx + 2 е.м.р) 0,1° последовательная или параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,0025Zx + 2 е.м.р) 0,1° последовательная
    400 Ом 40,00 Ом...399,99 Ом ±(0,0025Zx + 2 е.м.р) 0,1° последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,005Zx + 3 е.м.р) 0,3° последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,02Zx + 3 е.м.р) 1,1° последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,04Zx + 3 е.м.р) - последовательная
    40 кГц 20 MОм 4,000 МОм...20,000 МОм ±(0,07Zx + 41 е.м.р) 4,0° параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,025Zx + 3 е.м.р) 1,4° параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,01Zx + 4 е.м.р) 0,6° параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,01Zx + 4 е.м.р) 0,6° последовательная или параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,005Zx + 3 е.м.р) 0,3° последовательная
    400 Ом 40,00 Ом...399,99 Ом ±(0,005Zx + 3 е.м.р) 0,3° последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,007Zx + 4 е.м.р) 0,4° последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,02Zx + 6 е.м.р) 1,1° последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,05Zx + 10 е.м.р) - последовательная
    100 кГц 20 MОм 4,000 МОм...20,000 МОм ±(0,09Zx + 20 е.м.р) 5,2° параллельная
    4 MОм 400,0 кОм...3,9999 МОм ±(0,04Zx + 10 е.м.р) 2,3° параллельная
    400 кОм 40,00 кОм...399,99 кОм ±(0,015Zx + 4 е.м.р) 0,9° параллельная
    40 кОм 4,000 кОм...39,999 кОм ±(0,01Zx + 2 е.м.р) 0,6° параллельная
    4 кОм 400,0 Ом...3,9999 кОм ±(0,007Zx + 2 е.м.р) 0,4° последовательная или параллельная
    400 Ом 40,00 Ом...399,99 Ом ±(0,007Zx + 2 е.м.р) 0,4° последовательная
    40 Ом 4,000 Ом...39,999 Ом ±(0,01Zx + 5 е.м.р) 0,6° последовательная
    4 Ом 0,4000 Ом...3,9999 Ом ±(0,03Zx + 10 е.м.р) 1,7° последовательная
    0,4 Ом 0,0000 Ом...0,3999 Ом ±(0,07Zx + 20 е.м.р) - последовательная
    Zх – измеренное значение импеданса.
    Параметр Значение
    Общие характеристики
    Дисплей 2,8" LCD TFT, 4 1/2 разряда (первичный параметр)
    Питание батарея литиевая, 5 В, 2600 мАч
    Интерфейс разъем мини-USB для зарядки и соединения с ПК
    Условия эксплуатации температура окружающего воздуха: 0...40 °С;
    относительная влажность при 40 °С: 15%…85%
    Габаритные размеры 190x90x41 мм
    Масса 400 г

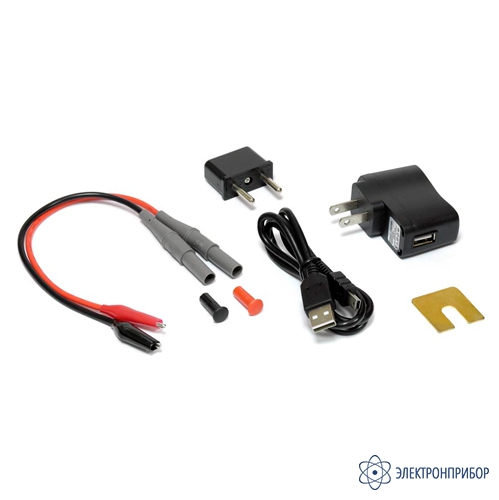

  • Комплект поставки АМ-3128

    № Наименование Количество
    1 Измеритель RLC АМ-3128 1
    2 Адаптер питания 1
    3 Кабель mini-USB 1
    4 Измерительные кабели "банан" - "крокодил" (красный/черный) 1
    5 Калибровочная пластина 1
    6 Эксплуатационный документ 1
