Портативные измерители RLC (сопротивления, индуктивности, емкости)

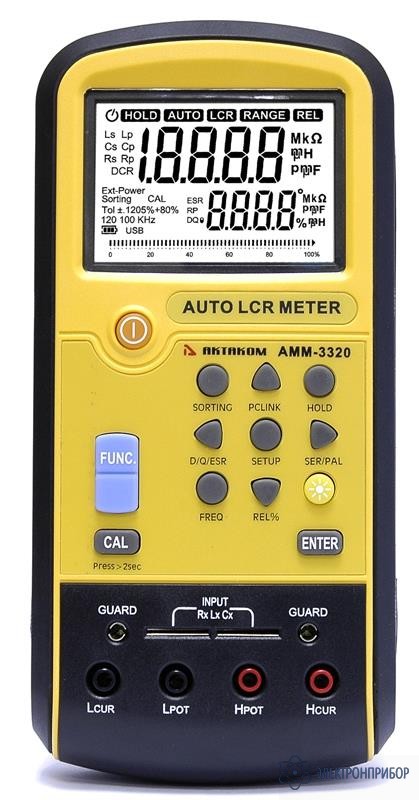

АММ-3320 — портативный измеритель RLC

Код товара: 29104

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение портативного измерителя RLC АММ-3320:

    АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно (базовая погрешность 0,3%) проводить измерения и отображать на дисплее таких первичных и вторичных параметров компонентов, как индуктивность , емкость, сопротивление, фазовый угол, добротность, тангенс угла потерь.

    Пользователь может выбирать частоту тестирования из ряда: 100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц. В приборе предусмотрена возможность использования параллельной и последовательной эквивалентной схемы замещения при измерении параметров компонентов.

    Особенности портативного измерителя RLC АММ-3320:

    • тестировании электронных компонентов в ремонтных мастерских и сервисных службах
    • сортировке и отборе электронных компонентов по заданным параметрам допуска
    • выборочном контроле качества на производственных линиях
    • входном контроль при приёмке партии, особенно в "полевых" условиях
    • лабораторных исследованиях параметров электронных компонентов в процессе разработки и тестировании изделия


    Данные отображаются на двухстрочном жидкокристаллическом дисплее повышенной четкости с яркой подсветкой.
    Верхний индикатор дисплея - 4½ разрядный (19999 отсчетов). Пользователь может выбрать отображение на нем таких первичных измеренных параметров, как:
    Ls / Cs - индуктивность и емкость (последовательная схема замещения)
    Lp / Cp - индуктивность и емкость (параллельная схема замещения)
    DCR- сопротивление на постоянном токе.

    Нижний индикатор дисплея - 3 ½ разрядный (1999 отсчетов). На нем возможно отображение так называемых вторичных параметров, таких как:
    Θ - фазовый угол
    D - тангенс угла потерь
    Q -добротность
    ESR - сопротивление (последовательная схема замещения)
    Rp - сопротивление (параллельная схема замещения)

    Кроме того для отслеживания динамики изменения измеренных параметров на дисплее прибора предусмотрена графическая аналоговая шкала.

    Новый портативный RLC-метр Актаком АММ-3320 имеет встроенный компаратор для сортировки компонентов. Для сортировки компонентов пользователь может установить один из восьми режимов допуска: ±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%.

    При необходимости измеренные данные могут передаваться на персональный компьютер с возможностью дальнейшей обработки и документирования. Передача данных происходит через mini-USB интерфейс, который находится в верхней части прибора.

  • Технические характеристики портативного измерителя RLC АММ-3320:

    Параметр Значение
    Диапазоны измерений Индуктивность 100 Гц/ 120 Гц 20 мГн...20 кГн
    1 кГц 2000 мкГн...2000 Гн
    10 кГц 200 мкГн...20 Гн
    100 кГц 20 мкГн...200 мГн
    Емкость 100 Гц/ 120 Гц 20 нФ...20 мФ
    1 кГц 2000 пФ...2 мФ
    10 кГц 200 пФ...200 мкФ
    100 кГц 200 пФ...20 мкФ
    Сопротивление 100 Гц / 120 Гц 200 Ом...200 МОм
    1 кГц 20 Ом...200 МОм
    10 кГц 20 Ом...20 МОм
    100 кГц 20 Ом...2 МОм
    Сопротивление постоянному току 200 Ом...200 МОм
    Тангенс угла потерь / Добротность 0,001...1999
    Фазовый угол 0,00°...±180°

  • Комплект поставки АММ-3320

    № Наименование Количество
    1. Портативный измеритель RLC АММ-3320 1
