APPA 700B, APPA 700 B, APPA-700-B, APPA700B

Портативные измерители RLC (сопротивления, индуктивности, емкости)

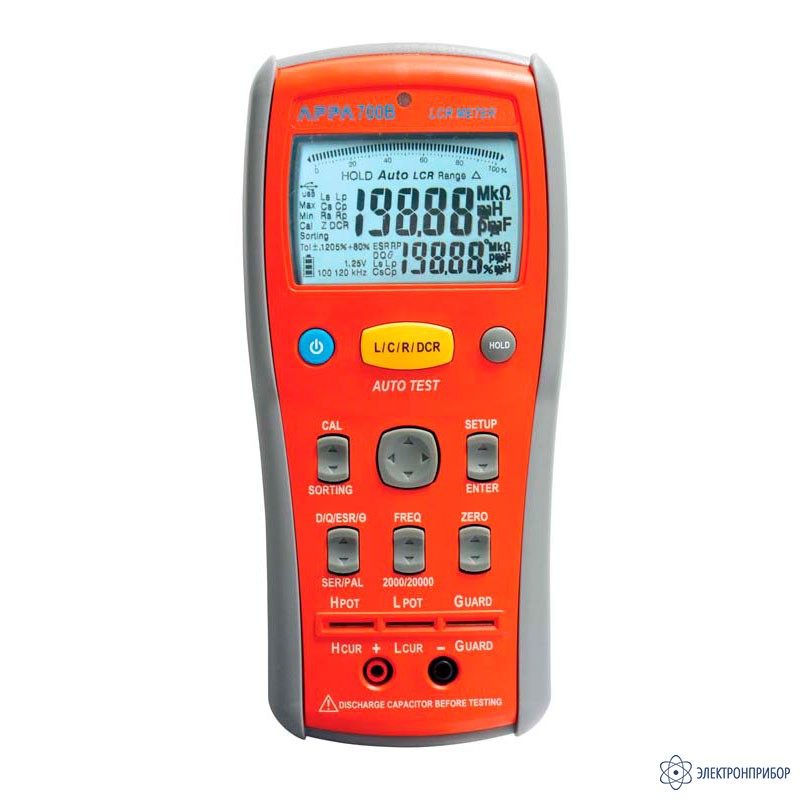

APPA 700B — цифровой портативный измеритель параметров RLC

Код товара: 38943

  • Особенности измерителя параметров RLC APPA 700B:

    • Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, сопр. постоянному току (Rdc), экв. послед. сопротивления (ESR);
    • Измерение фазового сдвига между током и напряжением θ ( APPA 700B, APPA 703 );
    • Погрешность: ± 0,2% (C, L);
    • Частота тест-сигн.: 100 Гц, 120 Гц, 1 кГц - APPA 700B ; 100 Гц, 120 Гц, 1 кГц, 10 кГц - APPA 701 ; 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц - APPA 703 ; уров. 1,25 В (фикс.);
    • Схема измерения: параллельная / последовательная;
    • Одновременная индикация двух измеряемых параметров (осн. шкала - Rs,Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - θ , ESR, D, Q);
    • Режим ∆ - измерений (Zeroing);
    • Режим сортировки для входного контроля (10 номиналов % допуска);
    • Ведение статистики (режим MAX/MIN - APPA 703 );
    • Режим компенсации начальной емкости и сопротивления;
    • Максимальная индикация 20000, 1,25 изм./сек, графическая шкала;
    • Автоматический выбор и удержание предела измерения;
    • Универсальное питание (батареи или сетевой адаптер - APPA 703 );
    • Современный дизайн, простота эксплуатации;
    • Ударопрочное пыле-влагозащищенное исполнение;
    • USB интерфейс.

  • Технические характеристики измерителя параметров RLC APPA 700B:

    Параметр APPA 700B APPA 701 APPA 703
    Измерение RLC
    Сопротивление (Rdc) 20 Ом...200 МОм; Разрешение: 0,001 Ом Диапазон: 0,01 Ом...20 МОм; Разрешение: 0,001 Ом
    Емкость (C) 2 нФ...20 мФ; Разрешение: 0,1 пФ Диапазон: 20 пФ...20 мФ; Разрешение: 0,001 пФ
    Добротность (Q) Диапазон: 2,000...2000; Разрешение: 0,001 Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн
    Тангенс угла потерь (D) Диапазон: 2,000...2000; Разрешение: 0,001 Диапазон: 0,000...999; Разрешение: 0,001
    Индуктивность (L) 2 мГн...20 кГн; Разрешение: 0,1 мГн Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн
    Фазового сдвига (θ) Диапазон: -90 ° ... +90 °; Разрешение: 1 ° - Диапазон: -90 ° ... +90 °; Разрешение: 1 °
    Погрешность измерения Базовая ± 0,2%
    Скорость измерения 1,25 измерений/сек
    Схема измерения Параллельная / последовательная
    Тест сигнал
    Частоты тест-сигнала (Фиксированные) 100 Гц, 120 Гц, 1 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
    Уровень тест-сигнала (Фиксированный) 600 мВскз
    Дополнительные функции
    Режим индикации измерений Абсолютное значение, ∆ -измерение, Max/Min (APPA 703)
    Режим сортировки 10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%))
    Интерфейс для связи с ПК USB (оптоизолированный)
    Дисплей
    Тип индикатора 1ЖК индикатор: основной экран (R, L, C), дополнительный экран (Q, D, θ , ESR), индикатор параметров режима измерения
    Формат индикации 5 разрядов на основном экране (20.000)
    5 разрядов на дополнительном экране
    Общие данные
    Условия эксплуатации 0 ° С... 50 ° С и относительная влажность до 80%
    Напряжение питания АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220В/50Гц через адаптер (APPA 703)
    Автоотключение 10 минут
    Габаритные размеры 95 × 207 × 52 мм
    Масса 0.63 кг

  • Комплект поставки APPA 700B

    № Наименование Количество
    1 Измеритель параметров RLC - APPA 700B 1
    2 Батарея питания 4
    3 Кабель «банан-крокодил» 2
    4 Короткозамыкатель 1
    5 Магнитный держатель 1
