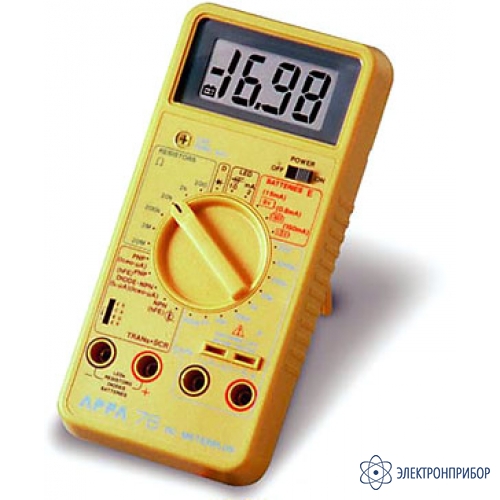

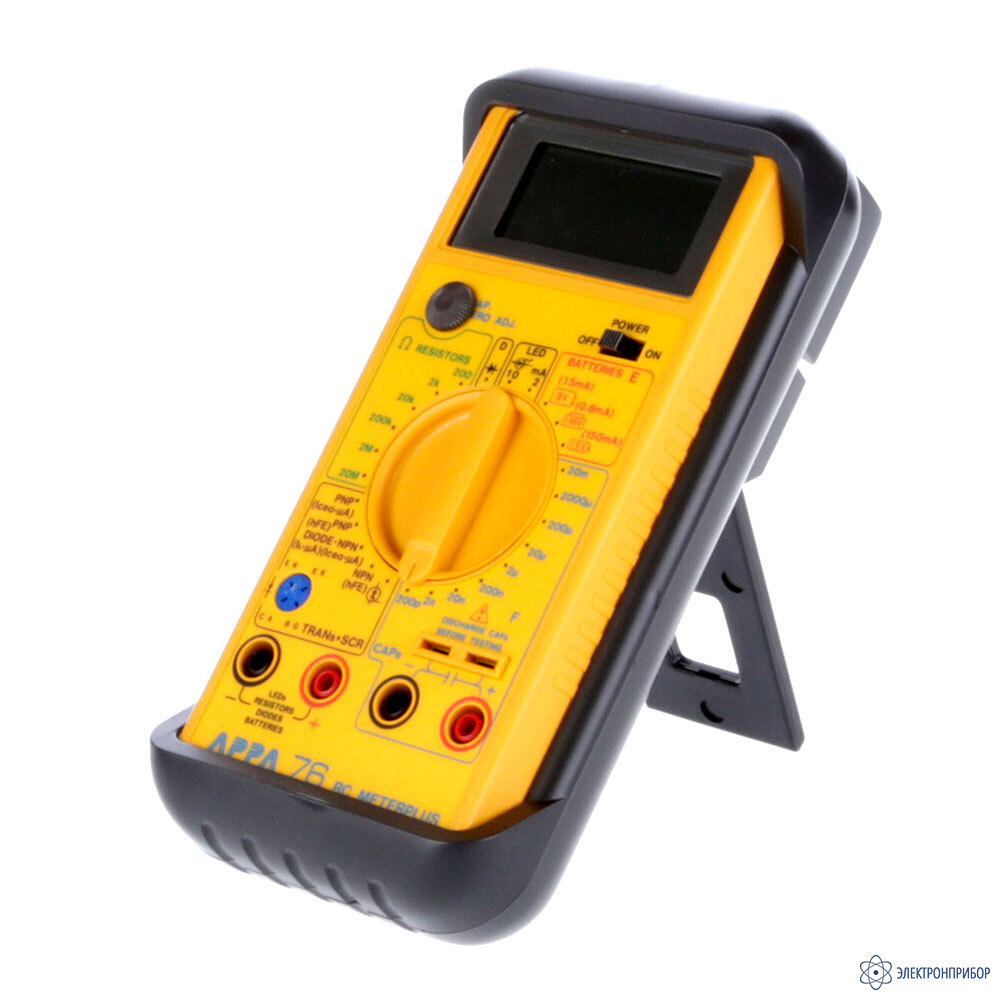

APPA 76 — RC-метр

Код товара: 22201

  • Назначение измерителя RC параметров APPA 76:

    Прибор предназначен для измерения параметров и проверки исправности радиоэлектронных компонентов: резисторов, конденсаторов, биполярных транзисторов, диодов, светодиодов, тиристоров, источников ЭДС и прочего.

    Измеритель RC параметров APPA 76: Тест-сигнал: 8/80/800 Гц, 1,2 В (автовыбор); Погрешность: ± 0,5%; Максимальное разрешение 0,1 Ом, 0,1 пФ; Предел измерения 20 МОм, 20 мФ; Измерение параметров транзисторов, диодов, светодиодов, тиристоров; Тестирование источников ЭДС типа “Крона” 9 В, АА 1,5 В, “таблетка” 1,55 В; Гнезда для прямого подключения компонентов; Ручная установка нуля; Портативный, батарейное питание (9 В); Индикация разряда батареи.

  • Технические характеристики измерителя RC параметров APPA 76:

    Параметр Значения
    ЕМКОСТЬ
    Пределы измерений 200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ
    Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ
    ± (1,0 % + 1 ед. счета) на пределе 2000 мкФ
    ± (1,5 % + 1 ед. счета) на пределе 20 мФ
    Максимальное разрешение 0,1 пФ
    Тестовое напряжение Не более 3,2 В
    Установка нуля Ручная (± 20 пФ)
    Защита входа Предохранитель 250 В/0,25 А
    СОПРОТИВЛЕНИЕ
    Пределы измерений 200 Ом; 2; 20; 200 кОм; 2; 20 МОм
    Погрешность ± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм
    ± (2,0 % + 1 ед. счета) на пределе 20 МОм
    Максимальное разрешение 0,1 Ом
    Защита входа 500 В
    ТЕСТ ТРАНЗИСТОРОВ
    Тип транзисторов P-N-P; N-P-N
    Диапазон измерений коэф. h21 0…1000
    Ток базы 10 мкА
    Напряжение К-Э 3 В
    Диапазон измерений К-Э 10 нА … 20 мкА
    ТЕСТ ДИОДОВ
    Индикация Напряжение прямого смещения
    Тестовый ток 10 мкА
    Тестовое напряжение Не более 3,2 В
    ТЕСТ СВЕТОДИОДОВ
    Индикация Светодиод светится; на дисплее - напряжение прямого смещения
    Тестовый ток 2 мА; 10 мА
    Тестовое напряжение Не более 3,2 В
    ТЕСТ ТИРИСТОРОВ
    Индикация Годен - негоден
    ТЕСТ ИСТОЧНИКОВ ЭДС
    Индикация Напряжение источника ЭДС под нагрузкой
    Тип батареи 9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка»)
    Ток нагрузки 15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А)
    ОБЩИЕ ДАННЫЕ
    Максимальное индицируемое число 1999
    Скорость измерения 2,0 изм./с
    Источник питания 9 В (тип «Крона»)
    Срок службы батареи 300 ч
    Условия эксплуатации Температура: 0 °С … 50 °С; отн. влажность: не более 80 %
    Габаритные размеры 84 х 175 х 31 мм
    Масса 330 г

  • Комплект поставки APPA 76

    № Наименование Количество
    1. Измеритель RC параметров APPA 76 1
    2. Измерительные провода TL-70 2
    3. Батарея 1
    4. Защитный чехол 1
    5. Руководство по эксплуатации 1
