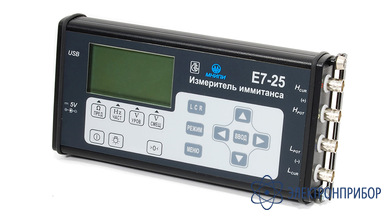

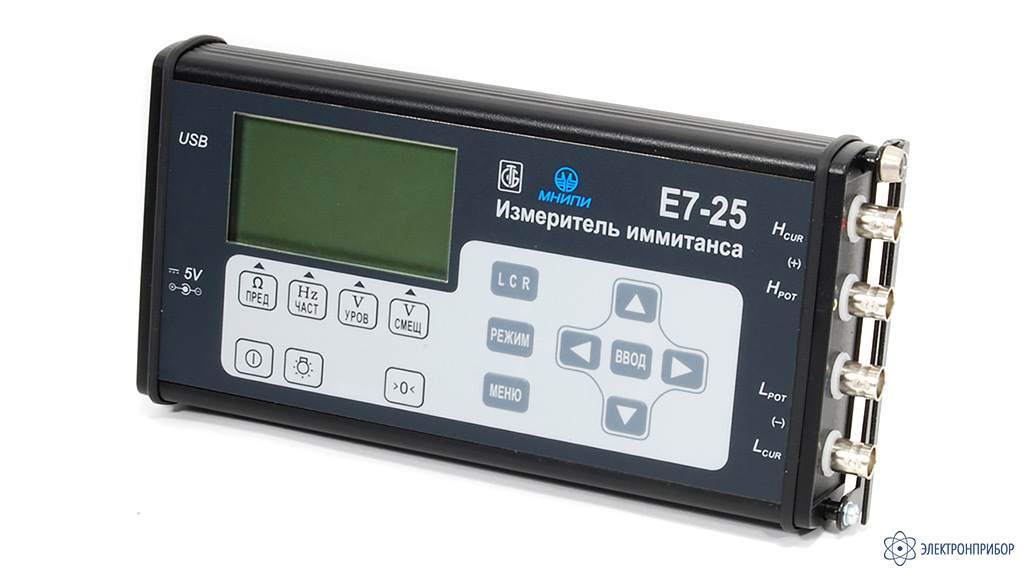

Е7-25 — измеритель RLC

Код товара: 31441
  • 46511-19

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      46511-19 до 26.02.2024

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение измерителя RLC Е7-25

    Измеритель RLC Е7-25 – портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.

    Измеряемые параметры Е7-25: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления (Z), реактивное сопротивление(Хs), угол фазового сдвига (φ), ток утечки (I), температура Т, относительная влажность RH.

    Объекты измерения Е7-25: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.

    Е7-25 может измерять физические величины – температуру Т и относительную влажность RH.

    Использование Е7-25: контроль качества ЭРЭ на входном и выходном контроле и при ремонте,метрологическая аттестация средств измерений и различных функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.

    Особенности измерителя RLC Е7-25

    • ±0,15%; 25 Гц – 1 МГц
    • Измерение температуры и относительной влажности
    • Напряжение смещения 0 - 63 В
    • Уровень измерения сигнала 40 мВ – 1 В с.к.з.
    • Функция допускового контроля, усреднения, процентного отклонения
    • Интерфейс USB 2.0
    • Портативное питание

  • Технические характеристики измерителя RLC Е7-25

    Параметр Значение
    Диапазоны измеряемых величин
    Емкость Cs Cp 10-15 – 1 Ф
    Индуктивность Ls Lp 10-12 - 104 Гн
    Активное сопротивление Rs Rp 10-5 - 109 Ом
    Реактивное сопротивление 10-5 - 109 Ом
    Модуль комплексного сопротивления 10-5- 109 Ом
    Проводимость 10-11 – 10 См
    Добротность, фактор потерь 10-4 - 104
    Угол фазового сдвига комплексного сопротивления -180° - +180°104
    Ток утечки 10-9 - 10-2 А
    Прочие характеристики
    Базовая погрешность L, C, R: ± 0,15 %
    Т: ± 0,6 °С
    Рабочие частоты 25 Гц – 1 МГц
    Выбор поддиапазона Автоматический и ручной
    Уровни измерительного сигнала (с.к.з.) 40 мВ, 1В
    Напряжение смещения на измеряемом объекте 0 - 63 В
    Общие данные
    Интерфейс USB 2.0
    Потребляемая мощность 5 В · А
    Габаритные размеры 225x110x35 мм
    Масса 0,8 кг

  • Комплект поставки Е7-25

    № Наименование Количество
    1. Измеритель RLC Е7-25 1
    2. Инструкция по эксплуатации 1
