ИУС-4, ИУС4
ИУС-4 — прибор для измерения удельного электросопротивления углеграфитовых изделий
Код товара: 74590-
-
Межповерочный интервал
4 года
-
Госреестр СИ РФ
78272-20 до 04.06.2025
-
Производитель
Назначение прибора для измерения удельного электросопротивления углеграфитовых изделий ИУС-4:
Измеритель ИУС-4 предназначен для оперативного определения УЭС углеграфитовых изделий, в том числе графитированных электродов и заготовок одним оператором. Прибор позволяет проводить измерения с торцевым вводом тока в соответствии с разделом 1 ГОСТ 23776-79. Прибор предназначен для применения на предприятиях электродной промышленности, а также цветной и черной металлургии.
Для определения УЭС ниппелей измеритель ИУС-4 может опционально комплектоваться двумя парами датчиков, которые соединяются с зондами прибора гибкими проводами. Измерение УЭС ниппелей производится в соответствии с разделом 4 ГОСТ 23776-79 и п. 9.2 ГОСТ Р 57613-2017.

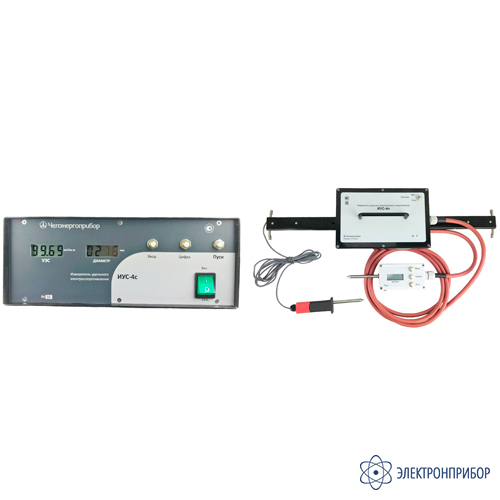

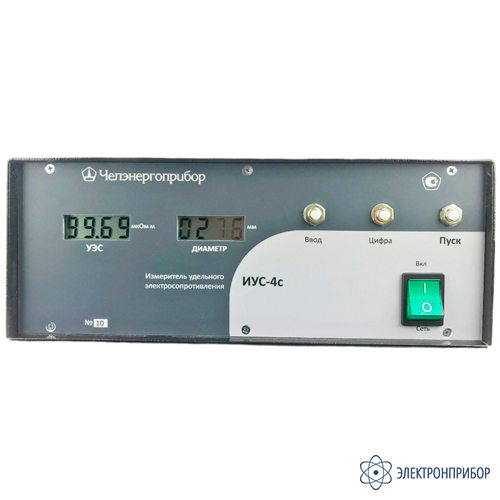

Для измерения УЭС графитированных электродов в составе измерительного стенда может быть использован стационарный вариант ИУС-4с. Здесь используется больший измерительный ток, за счет чего достигается большая точность измерений. Этот прибор снабжен интерфейсом RS-232 для связи с компьютером. Питание ИУС-4с от сети 220 В, 50 Гц.
Особенности прибора для измерения удельного электросопротивления углеграфитовых изделий ИУС-4:
- Предназначен для оперативного измерения УЭС углеграфитовых изделий цилиндрической формы *В комплекте с измерительными датчиками (артикул 2201, 2202), указанными в дополнительной комплектации, позволяют определять УЭС углеграфитовых изделий различной формы и ниппелей;
- Предоставляет возможность проведения измерения, состоящего как из одного наблюдения, так и из серии;
- Два варианта модификации прибора: ИУС-4п и ИУС-4с. Стендовый вариант ИУС-4с в составе измерительного стенда с большим измерительным током и большей точностью измерений;
- Межповерочный интервал 4 года.
Варианты исполнения прибора для измерения удельного электросопротивления углеграфитовых изделий ИУС-4:
Прибор для измерения удельного электросопротивления углеграфитовых изделий ИУС-4 поставляется в двух модификациях:
-
-
Технические характеристики прибора для измерения удельного электросопротивления углеграфитовых изделий ИУС-4:
Параметр Значение Диапазон измерения УЭС, мкОм от 2 до 100 Диагональ сечения контролируемых электродов, мм от 75 до 1600 Пределы допускаемой основной погрешности измерений, мкОм ±0,1 Допускаемая дополнительная погрешность измерений, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур на каждые 15 °C, мкОм м ±0,1 Расстояние между потенциальными зондами, мм от 598 до 602 Время одного измерения, с, не более 2 Интервал между измерениями, с, не менее 5 Время установления рабочего режима, с, не более 5 Диапазон рабочих условий атмосферною давления, кПа от 84,0 до 106,7 Диапазон рабочих темпера гур, °C от-10 до +50 Относительная влажность воздуха при температуре +25 °C, %, не более 80 Автономное электропитание от аккумуляторной батареи 6 В, А ч 4,5 Цена единицы наименьшего разряда выходного кода, мкОм м 0,01 Количество возможных наблюдений, проводимых с усреднением результата от 2 до 20 Габаритные размеры прибора (длинахширинахвысота), мм, не более 600x150x130 Масса прибора с дистанционным пультом управления и соединительными проводами, кг, не более 4 Средний срок службы прибора, лет, не менее 10 Средняя наработка на отказ, ч, не менее 40000 -
Комплект поставки ИУС-4
№ Наименование Количество 1 Прибор для измерения удельного электросопротивления углеграфитовых изделий ИУС-4 в соответствующей модификации 1 2 Зарядное устройство 1 3 Шунт 1 4 Руководство по эксплуатации 1 5 Паспорт 1 6 Методика поверки 1 -
