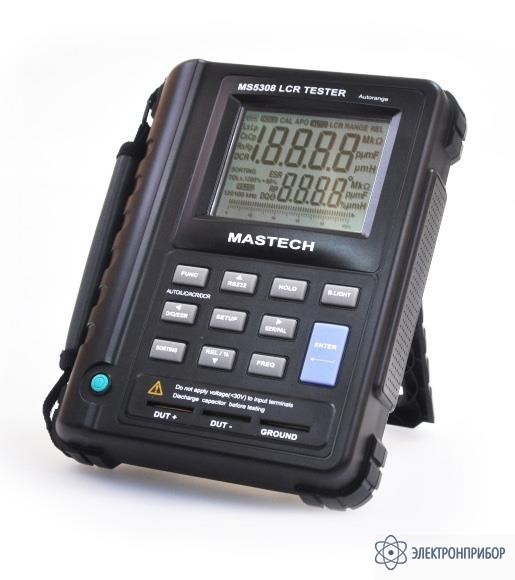

MS5308 — LCR-метр

Код товара: 31627

  • Назначение LCR-метра MS5308

    LCR-метр MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR).

    Питание LCR-метра MS5308 осуществляется от 8-ми батарей 1,5В типа AA.

    LCR-метр MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента и так далее.

    В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока. В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц.

    LCR-метр MS530 имеет режим относительных измерений, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.

    Особенности LCR-метра MS5308

    • измерение всех основных параметров RLC-компонентов, включая эквивалентное последовательное сопротивление (ESR)
    • базовая погрешность 0,3%
    • тестовые частоты 100Гц, 120Гц, 1КГц, 10КГц, 100КГц
    • ЖК дисплей с двойной индикацией на 20 000 отсчётов с отключаемой подсветкой
    • разрешение до 0,001 при измерении добротности и тангенса угла диэлектрических потерь
    • высокая скорость измерений (до 4 изм/с)
    • простой и понятный интерфейс
    • возможность процентного отображения и режим сортировки по допуску (1%, 2%, 5%, 10%, 20%)
    • 5-ти проводная технология соединения с компонентом
    • автоматическое определения типа тестируемого компонента
    • RS232 интерфейс для подключения к компьютеру с программным обеспечением
    • пинцет для SMD-компонентов и зажим Кельвина
    • автоотключение

  • Технические харакетристики LCR-метра MS5308

    Параметр Значение
    Дисплей Двойной 19999 / 1999 отсчетов
    Режим измерения Последовательный и парралельный
    Измерения Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
    Тестовые частоты 100-120Гц/1кГц/10kГц/100kГц
    Индуктивность 0.01 мкГн ~ 20 000 Гн
    Емкость 0.01 пФ ~ 20 000 мкФ
    Сопротивление 0.01 Ом  ~ 200 МОм
    Габаритные размеры 224мм x 172мм x 59мм

  • Комплект поставки MS5308

    № Наименование Количество
    1 LCR-метр MS5308 1
    2 SMD-пинцет 1
    3 Зажим Кельвина 1
    4 Кабель для подключения к компьютеру PC 1
    5 Элемент 1,5 В, тип AA 8
    6 CD диск с программным обеспечением 1
    7 Инструкция по эксплуатации 1
    8 Мягкий кейс 1
