Портативные измерители RLC (сопротивления, индуктивности, емкости)

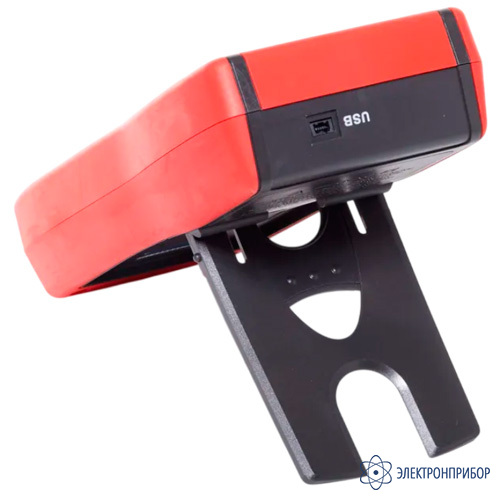

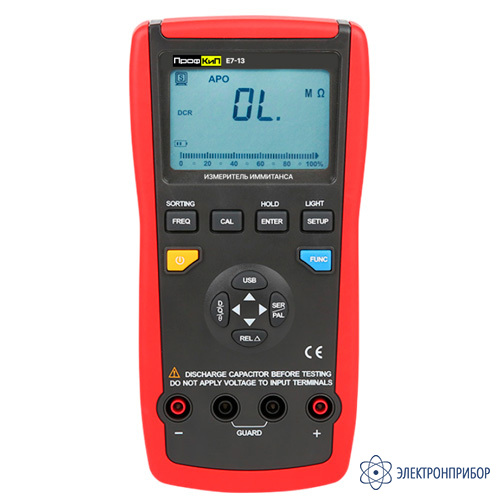

ПрофКиП Е7-13 — измеритель иммитанса (RLC) портативный

Код товара: 81545
  • 94413-25
    Измеритель иммитанса (rlc) портативный ПрофКиП Е7-13 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-13 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94413-25 до 23.01.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

    Измерители иммитанса портативные ПрофКиП Е7-13 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники.

    Технические условия ПРШН.411728.026-2024.

    Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

    • максимальная частота тестового сигнала: 100 кГц;
    • базовая погрешность: 0,5 %;
    • автоматическое отключение питания;
    • сохранение данных;
    • USB-интерфейс;
    • подсветка ЖК-дисплея;
    • измерение коэффициента отклонения;
    • функция калибровки;
    • полное сопротивление на выходе: 120 Ом;
    • автоматическая проверка и измерение LCR;
    • индикация низкого заряда батареи: ≤ 6,8 В.

  • Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-13:

    Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    Метрологические характеристики в режиме измерения электрической емкости
    100, 120 Гц 20,000 нФ ±(0,02·Сх+0,005) нФ
    200,00 нФ ±(0,005·Сх+0,05) нФ
    2000,0 нФ ±(0,01·Сх+0,5) нФ
    20,000 мкФ ±(0,01·Сх+0,005) мкФ
    200,00 мкФ ±(0,015·Сх+0,05) мкФ
    2000,0 мкФ ±(0,02·Сх+0,5) мкФ
    20,00 мФ ±(0,035·Сх+0,05) мФ
    1 кГц 2000,0 пФ ±(0,01·Сх+0,5) пФ
    20,000 нФ ±(0,01·Сх+0,005) нФ
    200,00 нФ ±(0,005·Сх+0,05) нФ
    2000,0 нФ ±(0,01·Сх+0,5) нФ
    20,000 мкФ ±(0,01·Сх+0,005) мкФ
    200,00 мкФ ±(0,015·Сх+0,05) мкФ
    2000,0 мкФ ±(0,015·Сх+5) мкФ
    10 кГц 200,00 пФ ±(0,02·Сх+0,05) пФ
    2000,0 пФ ±(0,01·Сх+0,5) пФ
    20,000 нФ ±(0,01·Сх+0,005) нФ
    200,00 нФ ±(0,015·Сх+0,05) нФ
    2000,0 нФ ±(0,02·Сх+0,5) нФ
    100 кГц 200,00 пФ ±(0,02·Сх+0,05) пФ
    2000,0 пФ ±(0,01·Сх+0,5) пФ
    20,000 нФ ±(0,02·Сх+0,005) нФ
    200,00 нФ ±(0,05·Сх+0,05) нФ
    Сх – измеренное значение электрической емкости
    Метрологические характеристики в режиме измерения индуктивности
    100, 120 Гц 20,000 мГн ±(0,01·Lх+0,005) мГн
    200,00 мГн ±(0,005·Lх+0,05) мГн
    2000,0 мГн ±(0,005·Lх+0,5) мГн
    20,000 Гн ±(0,005·Lх+0,005) Гн
    200,00 Гн ±(0,01·Lх+0,05) Гн
    2000,0 Гн ±(0,01·Lх+0,5) Гн
    10,000 кГн ±(0,02·Lх+0,005) кГн
    1 кГц 2000,0 мкГн ±(0,01·Lх+0,5) мкГн
    20,000 мГн ±(0,005·Lх+0,005) мГн
    200,00 мГн ±(0,005·Lх+0,05) мГн
    2000,0 мГн ±(0,01·Lх+0,5) мГн
    20,000 Гн ±(0,02·Lх+0,005) Гн
    200,00 Гн ±(0,02·Lх+0,05) Гн
    2000,0 Гн ±(0,05·Lх+0,5) Гн
    10 кГц 200,00 мкГн ±(0,01·Lх+0,05) мкГн
    2000,0 мкГн ±(0,005·Lх+0,5) мкГн
    20,000 мГн ±(0,005·Lх+0,005) мГн
    200,00 мГн ±(0,015·Lх+0,05) мГн
    2000,0 мГн ±(0,02·Lх+0,5) мГн
    20,000 Гн ±(0,05·Lх+0,005) Гн
    100 кГц 20,000 мкГн ±(0,01·Lх+0,005) мкГн
    200,00 мкГн ±(0,02·Lх+0,05) мкГн
    2000,0 мкГн ±(0,02·Lх+0,5) мкГн
    20,000 мГн ±(0,02·Lх+0,005) мГн
    200,00 мГн ±(0,05·Lх+0,05) мГн
    Lх – измеренное значение индуктивности
    Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей)
    100, 120 Гц 200,00 Ом ±(0,01·Rх+0,05) Ом
    2,0000 кОм ±(0,003·Rх+0,0005) кОм
    20,000 кОм ±(0,003·Rх+0,005) кОм
    200,00 кОм ±(0,005·Rх+0,05) кОм
    2,0000 МОм ±(0,01·Rх+0,0005) МОм
    10,000 МОм ±(0,02·Rх+0,005) МОм
    1 кГц 20,000 Ом ±(0,01·Rх+0,005) Ом
    200,00 Ом ±(0,01·Rх+0,05) Ом
    2,0000 кОм ±(0,003·Rх+0,0005) кОм
    20,000 кОм ±(0,003·Rх+0,005) кОм
    200,00 кОм ±(0,005·Rх+0,05) кОм
    2,0000 МОм ±(0,01·Rх+0,0005) МОм
    10,000 МОм ±(0,02·Rх+0,005) МОм
    10 кГц 20,000 Ом ±(0,01·Rх+0,005) Ом
    200,00 Ом ±(0,01·Rх+0,05) Ом
    2,0000 кОм ±(0,003·Rх+0,0005) кОм
    20,000 кОм ±(0,005·Rх+0,005) кОм
    200,00 кОм ±(0,01·Rх+0,05) кОм
    100 кГц 20,000 Ом ±(0,02·Rх+0,005) Ом
    200,00 Ом ±(0,02·Rх+0,05) Ом
    2,0000 кОм ±(0,01·Rх+0,0005) кОм
    20,000 кОм ±(0,02·Rх+0,005) кОм
    Rх – измеренное значение электрического сопротивления переменного тока
    Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока
    Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    200,00 Ом ±(0,01·RDCх+0,05) Ом
    2,0000 кОм ±(0,003·RDCх+0,0005) кОм
    20,000 кОм ±(0,003·RDCх+0,005) кОм
    200,00 кОм ±(0,005·RDCх+0,05) кОм
    2,0000 МОм ±(0,01·RDCх+0,0005) МОм
    10,000 МОм ±(0,02·RDCх+0,005) МОм
    RDCх – измеренное значение электрического сопротивления постоянного тока
    Основные технические характеристики
    Параметр Значение
    Напряжение питания, В 9
    Нормальные условия измерений:
    температура окружающей среды, °С;
    относительная влажность, %, не более
    от +18 до +28
    75
    Условия эксплуатации
    температура окружающей среды, °С;
    относительная влажность при +40 °C, %, не более
    от 0 до +40
    76
    Габаритные размеры (длина × ширина × высота), мм, не более 193 × 96 × 47
    Масса, кг, не более 0,4

  • Комплект поставки ПрофКиП Е7-13

    № Наименование Количество
    1 Измеритель иммитанса (RLC) портативный ПрофКиП Е7-13 1
    2 Пинцет-адаптер для SMD компонентов 1
    3 Батарея 9 В типа «Крона» 1
    4 Кабель USB 1
    5 Руководство по эксплуатации 1
