Портативные измерители RLC (сопротивления, индуктивности, емкости)

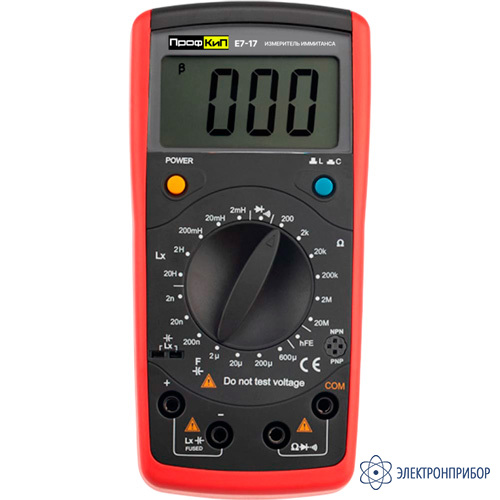

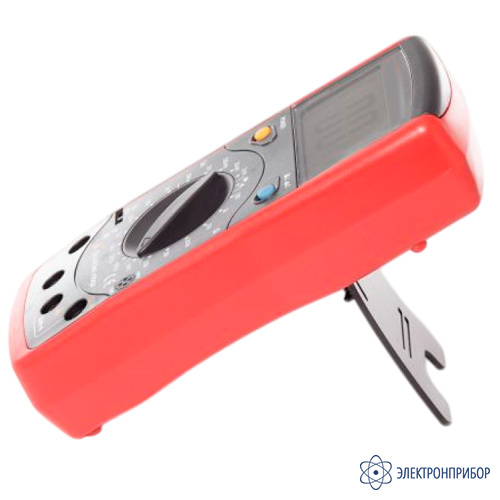

ПрофКиП Е7-17 — измеритель иммитанса (RLC) портативный

Код товара: 81565
  • 94413-25
    Измеритель иммитанса (rlc) портативный ПрофКиП Е7-17 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-17 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94413-25 до 23.01.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-17:

    Измерители иммитанса портативные ПрофКиП Е7-17 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Приборы используются в производственных линиях, при проверке компонентов и обслуживании электроники.

    Технические условия ПРШН.411728.026-2024.

    Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-17:

    • максимальная частота тестового сигнала: 1 кГц;
    • базовая погрешность: 0,8 %;
    • выбор пределов изммерений: ручной;
    • тип индикатора: цифровой;
    • тест диодов и транзисторов;
    • прозвонка цепей на проводимость.

  • Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-17:

    Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    Метрологические характеристики в режиме измерения электрической емкости
    100 Гц 20,00 мкФ ±(0,04·Сх+0,05) мкФ
    200,0 мкФ ±(0,04·Сх+0,5) мкФ
    600 мкФ не нормируется
    1 кГц 2,000 нФ ±(0,01·Сх+0,5) пФ
    20,00 нФ ±(0,01·Сх+0,05) нФ
    200,0 нФ ±(0,01·Сх+0,5) нФ
    2,000 мкФ ±(0,04·Сх+0,005) мкФ
    Сх – измеренное значение электрической емкости
    Метрологические характеристики в режиме измерения индуктивности
    100, 120 Гц 20,00 Гн ±(0,05·Lх+0,15) Гн
    1 кГц 2,000 мГн ±(0,02·Lх+0,008) мГн
    20,00 мГн ±(0,02·Lх+0,08) мГн
    200,0 мГн ±(0,02·Lх+0,8) мГн
    2,000 Гн ±(0,05·Lх+0,005) Гн
    Lх – измеренное значение индуктивности
    Метрологические характеристики в режиме измерения электрического сопротивления постоянного тока
    Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    200,00 Ом ±(0,008·RDCх+0,3) Ом
    2,000 кОм ±(0,008·RDCх+0,001) кОм
    20,00 кОм ±(0,008·RDCх+0,01) кОм
    200,00 кОм ±(0,008·RDCх+0,1) кОм
    2,000 МОм ±(0,008·RDCх+0,001) МОм
    10,00 МОм ±(0,02·RDCх+0,05) МОм
    RDCх – измеренное значение электрического сопротивления постоянного тока
    Основные технические характеристики
    Параметр Значение
    Напряжение питания, В 9
    Нормальные условия измерений:
    температура окружающей среды, °С;
    относительная влажность, %, не более
    от +18 до +28
    75
    Условия эксплуатации
    температура окружающей среды, °С;
    относительная влажность при +40 °C, %, не более
    от 0 до +40
    76
    Габаритные размеры (длина × ширина × высота), мм, не более 193 × 96 × 47
    Масса, кг, не более 0,4

  • Комплект поставки ПрофКиП Е7-17

    № Наименование Количество
    1 Измеритель иммитанса (RLC) портативный ПрофКиП Е7-17 1
    2 Короткие провода со штекерами и зажимами типа «крокодил» 2
    3 Батарея 9 В типа «Крона» 1
    4 Руководство по эксплуатации 1
