Портативные измерители RLC (сопротивления, индуктивности, емкости)

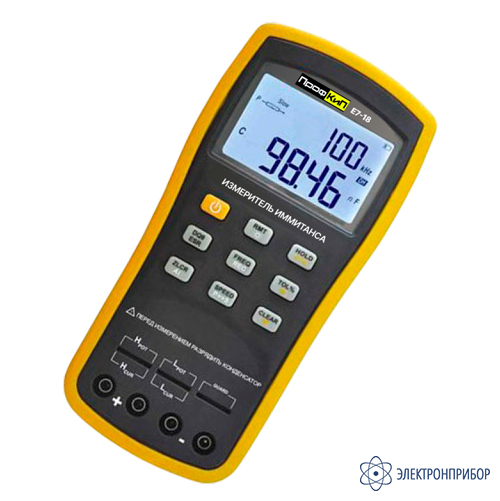

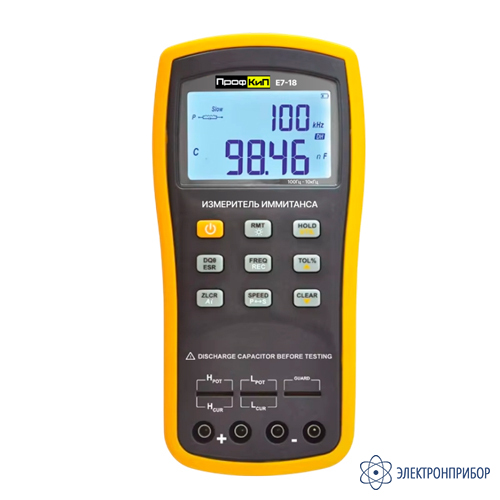

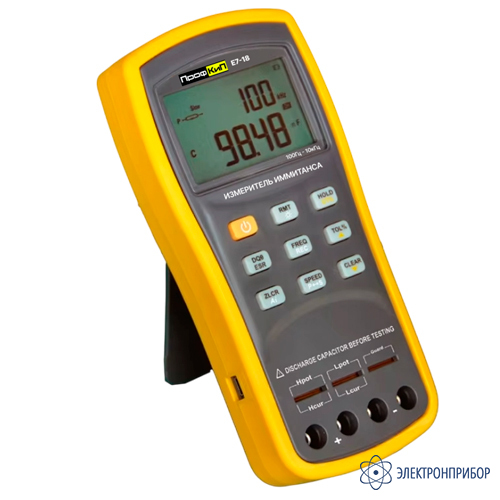

ПрофКиП Е7-18 — измеритель иммитанса (RLC) портативный

Код товара: 81414
  • 94413-25
    Измеритель иммитанса (rlc) портативный ПрофКиП Е7-18 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-18 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94413-25 до 23.01.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-18:

    Измерители иммитанса портативные ПрофКиП Е7-18 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Оснащенные четкой и интуитивно понятной ярко-белой подсветкой, четким и интуитивно понятным дисплеем, лаконичными функциями управления, максимальной частотой тестирования 100 кГц и перезаряжаемой батареей большой емкости, эти измерители RLC соответствуют требованиям точности измерений практически в любых ситуациях. Приборы используются в лабораториях, на производственных линиях, в пунктах технического обслуживания и в учебных заведениях для измерения и снятия показаний индуктивности, емкости и сопротивления.

    Технические условия ПРШН.411728.026-2024.

    Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-18:

    • максимальная частота тестового сигнала: 100 кГц;
    • базовая погрешность: 0,1 %;
    • сверхнизкое энергопотребление;
    • цветной ЖК-дисплей;
    • высокая скорость измерений;
    • автоматический выбор пределов измерения;
    • одновременная индикация двух измеряемых параметров;
    • современный дизайн.

  • Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-18:

    Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    Метрологические характеристики в режиме измерения электрической емкости
    100, 120 Гц 20 мФ ±(0,05·Сх+0,005) мФ
    4 мФ ±(0,015·Сх+0,0003) мФ
    400 мкФ ±(0,015·Сх+0,02) мкФ
    40 мкФ ±(0,01·Сх+0,002) мкФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,001·Сх+0,02) нФ
    40 нФ ±(0,0035·Сх+0,003) нФ
    4 нФ ±(0,0125·Сх+0,0005) нФ
    1 кГц 1000 мкФ ±(0,02·Сх+0,5) мкФ
    400 мкФ ±(0,015·Сх+0,03) мкФ
    40 мкФ ±(0,01·Сх+0,002) мкФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,001·Сх+0,02) нФ
    40 нФ ±(0,001·Сх+0,002) нФ
    4 нФ ±(0,0035·Сх+0,0003) нФ
    400 пФ ±(0,0125·Сх+0,05) пФ
    10 кГц 100 мкФ ±(0,03·Сх+0,05) мкФ
    40 мкФ ±(0,015·Сх+0,003) мкФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,001·Сх+0,02) нФ
    40 нФ ±(0,001·Сх+0,002) нФ
    4 нФ ±(0,001·Сх+0,0002) нФ
    400 пФ ±(0,0035·Сх+0,03) пФ
    40 пФ ±(0,0125·Сх+0,005) пФ
    100 кГц 10 мкФ ±(0,06·Сх+0,020) мкФ
    4 мкФ ±(0,025·Сх+0,0010) мкФ
    400 нФ ±(0,008·Сх+0,05) нФ
    40 нФ ±(0,005·Сх+0,002) нФ
    4 нФ ±(0,005·Сх+0,0002) нФ
    400 пФ ±(0,008·Сх+0,02) пФ
    40 пФ ±(0,0120·Сх+0,005) пФ
    4 пФ ±(0,03·Сх+0,0010) пФ
    Сх – измеренное значение электрической емкости
    Метрологические характеристики в режиме измерения индуктивности
    100, 120 Гц 1000 Гн ±(0,01·Lх+0,3) Гн
    400 Гн ±(0,0035·Lх+0,02) Гн
    40 Гн ±(0,001·Lх+0,002) Гн
    4 Гн ±(0,001·Lх+0,0002) Гн
    400 мГн ±(0,001·Lх+0,02) мГн
    40 мГн ±(0,0045·Lх+0,002) мГн
    4 мГн ±(0,014·Lх+0,0005) мГн
    1 кГц 100 Гн ±(0,01·Lх+0,03) Гн
    40 Гн ±(0,0035·Lх+0,002) Гн
    4 Гн ±(0,001·Lх+0,0002) Гн
    400 мГн ±(0,001·Lх+0,02) мГн
    40 мГн ±(0,001·Lх+0,002) мГн
    4 мГн ±(0,0045·Lх+0,0002) мГн
    400 мкГн ±(0,014·Lх+0,05) мкГн
    10 кГц 1000 мГн ±(0,008·Lх+0,3) мГн
    400 мГн ±(0,0035·Lх+0,02) мГн
    40 мГн ±(0,001·Lх+0,002) мГн
    4 мГн ±(0,003·Lх+0,0002) мГн
    400 мкГн ±(0,0045·Lх+0,02) мкГн
    40 мкГн ±(0,014·Lх+0,005) мкГн
    100 кГц 100 мГн ±(0,012·Lх+0,05) мГн
    40 мГн ±(0,008·Lх+0,002) мГн
    4 мГн ±(0,005·Lх+0,0002) мГн
    400 мкГн ±(0,005·Lх+0,02) мкГн
    40 мкГн ±(0,008·Lх+0,005) мкГн
    4 мкГн ±(0,025·Lх+0,0010) мкГн
    Lх – измеренное значение индуктивности
    Метрологические характеристики в режиме измерения электрического сопротивления переменного тока (активной составляющей)
    100, 120 Гц, 1 кГц,
    10 кГц, 100 кГц    		 10 МОм ±(0,03·Rх+0,005) МОм
    4 МОм ±(0,0125·Rх+0,0003) МОм
    400 кОм ±(0,0035·Rх+0,02) кОм
    40 кОм ±(0,001·Rх+0,002) кОм
    4 кОм ±(0,001·Rх+0,0002) кОм
    400 Ом ±(0,001·Rх+0,02) Ом
    40 Ом ±(0,0035·Rх+0,002) Ом
    4 Ом ±(0,01·Rх+0,0003) Ом
    0,4 Ом ±(0,03·Rх+0,0005) Ом
    10 МОм ±(0,08·Rх+0,020) МОм
    4 МОм ±(0,03·Rх+0,0010) МОм
    400 кОм ±(0,012·Rх+0,05) кОм
    40 кОм ±(0,008·Rх+0,002) кОм
    4 кОм ±(0,005·Rх+0,0002) кОм
    400 Ом ±(0,005·Rх+0,02) Ом
    40 Ом ±(0,008·Rх+0,005) Ом
    4 Ом ±(0,025·Rх+0,0010) Ом
    0,4 Ом ±(0,06·Rх+0,0020) Ом
    Rх – измеренное значение электрического сопротивления переменного тока
    Основные технические характеристики
    Параметр Значение
    Напряжение питания, В 7,2  аккумулятор типа ААА, Ni-MH
    Нормальные условия измерений:
    температура окружающей среды, °С;
    относительная влажность, %, не более
    от +18 до +28
    75
    Условия эксплуатации
    температура окружающей среды, °С;
    относительная влажность при +40 °C, %, не более
    от 0 до +40
    76
    Габаритные размеры (длина × ширина × высота), мм, не более 193 × 92 × 44
    Масса, кг, не более 0,46

  • Комплект поставки ПрофКиП Е7-18

    № Наименование Количество
    1 Измеритель иммитанса (RLC) портативный ПрофКиП Е7-18 1
    2 5-ти проводной измерительный кабель с зажимами Кельвина 1
    3 Сетевой адаптер DC 12 В 1
    4 Аккумулятор типа ААА, Ni-MH 1
    5 Кабель USB 1
    6 Руководство по эксплуатации 1
