Портативные измерители RLC (сопротивления, индуктивности, емкости)

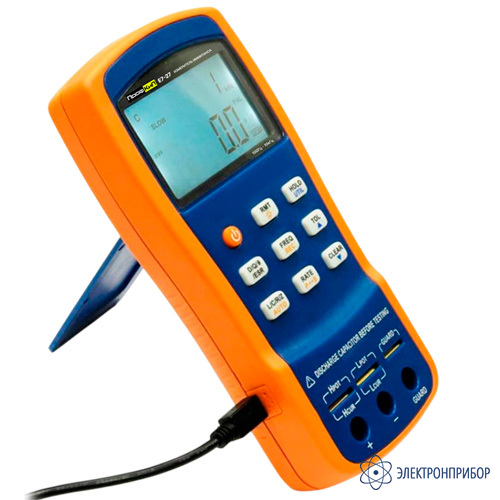

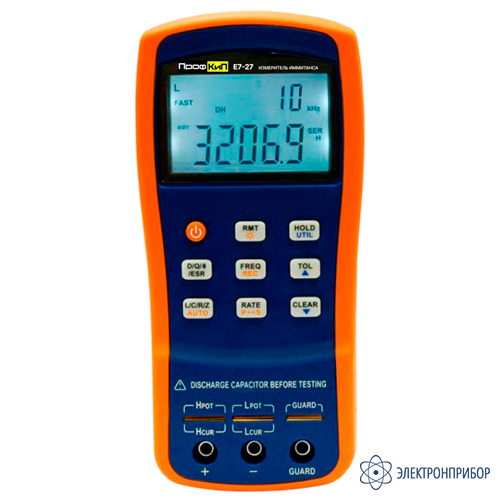

ПрофКиП Е7-27 — измеритель иммитанса (RLC) портативный

Код товара: 81574
  • 94413-25
    Измеритель иммитанса (rlc) портативный ПрофКиП Е7-27 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-27 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-27 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-27

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94413-25 до 23.01.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-27:

    Измерители иммитанса портативные ПрофКиП Е7-27 предназначены для измерений при синусоидальном напряжении следующих параметров элементов и цепей: электрической емкости и сопротивления, индуктивности, модуля полного сопротивления, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига. В приборах применяется конструкция со сверхнизким энергопотреблением и методы поверхностного монтажа с высокой плотностью. Они могут одновременно отображать основные и вспомогательные параметры на ЖК-дисплее с подсветкой.

    Технические условия ПРШН.411728.026-2024.

    Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-27:

    • максимальная частота тестового сигнала: 100 кГц;
    • базовая погрешность: 0,25%;
    • типичное сверхнизкое энергопотребление: 25 мА;
    • интеллектуальная функция автоматического измерения иммитанса;
    • скорость тестирования переменного тока до 4 измерений в секунду;
    • зарядка аккумулятора при запуске и остановке;
    • функция защиты тестовых выводов;
    • хранение данных, запись максимальных/минимальных/средних значений;
    • программное обеспечение;
    • яркий двухцветный литой корпус.

  • Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-27:

    Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    Метрологические характеристики в режиме измерения электрической емкости
    100, 120 Гц 20 мФ ±(0,05·Сх+0,005) мФ
    4 мФ ±(0,015·Сх+0,0003) мФ
    400 мкФ ±(0,015·Сх+0,02) мкФ
    40 мкФ ±(0,01·Сх+0,002) мкФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,0025·Сх+0,02) нФ
    40 нФ ±(0,0035·Сх+0,003) нФ
    4 нФ ±(0,0125·Сх+0,0005) нФ
    1 кГц 1000 мкФ ±(0,01·Сх+0,5) пФ
    400 мкФ ±(0,01·Сх+0,05) нФ
    40 мкФ ±(0,01·Сх+0,5) нФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,0025·Сх+0,02) нФ
    40 нФ ±(0,0025·Сх+0,002) нФ
    4 нФ ±(0,0035·Сх+0,0003) нФ
    400 пФ ±(0,0125·Сх+0,05) пФ
    10 кГц 100 мкФ ±(0,03·Сх+0,05) мкФ
    40 мкФ ±(0,015·Сх+0,003) мкФ
    4 мкФ ±(0,01·Сх+0,0002) мкФ
    400 нФ ±(0,0025·Сх+0,02) нФ
    40 нФ ±(0,0025·Сх+0,002) нФ
    4 нФ ±(0,0025·Сх+0,0002) нФ
    400 пФ ±(0,0035·Сх+0,03) пФ
    40 пФ ±(0,0125·Сх+0,05) пФ
    100 кГц 10 мкФ ±(0,06·Сх+0,020) мкФ
    4 мкФ ±(0,025·Сх+0,0010) мкФ
    400 нФ ±(0,008·Сх+0,05) нФ
    40 нФ ±(0,005·Сх+0,002) нФ
    4 нФ ±(0,005·Сх+0,002) нФ
    400 пФ ±(0,008·Сх+0,02) пФ
    40 пФ ±(0,0120·Сх+0,005) пФ
    4 пФ ±(0,03·Сх+0,0010) пФ
    Сх – измеренное значение электрической емкости
    Метрологические характеристики в режиме измерения индуктивности
    100, 120 Гц 1000 Гн ±(0,01·Lх+0,3) Гн
    400 Гн ±(0,0035·Lх+0,02) Гн
    40 Гн ±(0,0025·Lх+0,002) Гн
    4 Гн ±(0,0025·Lх+0,0002) Гн
    400 мГн ±(0,0025·Lх+0,02) мГн
    40 мГн ±(0,0045·Lх+0,002) мГн
    4 мГн ±(0,014·Lх+0,0005) мГн
    1 кГц 100 Гн ±(0,01·Lх+0,03) Гн
    40 Гн ±(0,0035·Lх+0,002) Гн
    4 Гн ±(0,0025·Lх+0,0002) Гн
    400 мГн ±(0,0025·Lх+0,02) мГн
    40 мГн ±(0,0025·Lх+0,002) мГн
    4 мГн ±(0,0045·Lх+0,0002) мГн
    400 мкГн ±(0,014·Lх+0,5) мкГн
    10 кГц 1000 мГн ±(0,008·Lх+0,3) мГн
    400 мГн ±(0,0035·Lх+0,02) мГн
    40 мГн ±(0,0025·Lх+0,002) мГн
    4 мГн ±(0,003·Lх+0,0002) мГн
    400 мкГн ±(0,0045·Lх+0,02) мкГн
    40 мкГн ±(0,014·Lх+0,05) мкГн
    100 кГц 100 мГн ±(0,012·Lх+0,05) мГн
    40 мГн ±(0,008·Lх+0,002) мГн
    4 мГн ±(0,005·Lх+0,0002) мГн
    400 мкГн ±(0,005·Lх+0,02) мкГн
    40 мкГн ±(0,008·Lх+0,005) мкГн
    4 мкГн ±(0,025·Lх+0,010) мкГн
    Lх – измеренное значение индуктивности
    Метрологические характеристики в режиме измерения электрического сопротивления переменного тока
    100, 120 Гц, 1 кГц,
    10 кГц    		 10 МОм ±(0,03·Rх+0,005) МОм
    4 МОм ±(0,0125·Rх+0,0003) МОм
    400 кОм ±(0,0035·Rх+0,02) кОм
    40 кОм ±(0,0025·Rх+0,002) кОм
    4 кОм ±(0,0025·Rх+0,0002) кОм
    400 Ом ±(0,0025·Rх+0,02) Ом
    40 Ом ±(0,0035·Rх+0,002) Ом
    4 Ом ±(0,01·Rх+0,0003) Ом
    0,4 Ом ±(0,03·Rх+0,0005) Ом
    100 кГц 10 МОм ±(0,08·Rх+0,020) МОм
    4 МОм ±(0,03·Rх+0,0010) МОм
    400 кОм ±(0,012·Rх+0,05) кОм
    40 кОм ±(0,008·Rх+0,002) кОм
    4 кОм ±(0,005·Rх+0,0002) кОм
    400 Ом ±(0,005·Rх+0,02) Ом
    40 Ом ±(0,008·Rх+0,005) Ом
    4 Ом ±(0,025·Rх+0,0010) Ом
    0,4 Ом ±(0,06·Rх+0,0020) Ом
    Rх – измеренное значение электрического сопротивления переменного тока
    Основные технические характеристики
    Параметр Значение
    Напряжение питания, В 8,4
    Нормальные условия измерений:
    температура окружающей среды, °С;
    относительная влажность, %, не более
    от +18 до +28
    75
    Условия эксплуатации
    температура окружающей среды, °С;
    относительная влажность при +40 °C, %, не более
    от 0 до +40
    76
    Габаритные размеры (длина × ширина × высота), мм, не более 190 × 90 × 41
    Масса, кг, не более 0,35

  • Комплект поставки ПрофКиП Е7-27

    № Наименование Количество
    1 Измеритель иммитанса (RLC) портативный ПрофКиП Е7-27 1
    2 Короткие провода со штекерами и зажимами типа «крокодил» 2
    3 5-ти проводной измерительный кабель с зажимами Кельвина 1
    4 Пинцет-адаптер для SMD компонентов 1
    5 Сетевой адаптер DC 12 В 1

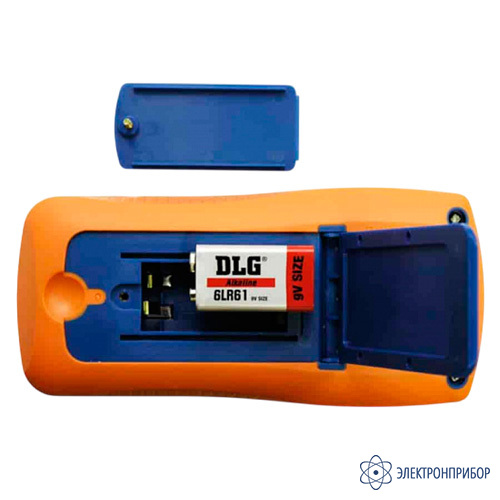

    6 Аккумулятор типа LH-200H7C, Ni-MH 1
    7 Кабель USB 1
    8 Руководство по эксплуатации 1
