ПрофКиП Е7 33, ПрофКиПЕ733

Портативные измерители RLC (сопротивления, индуктивности, емкости)

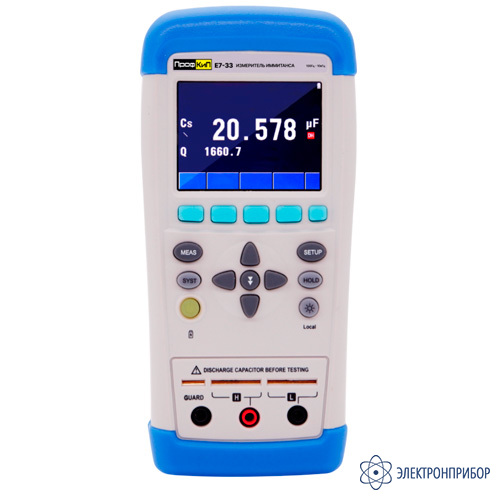

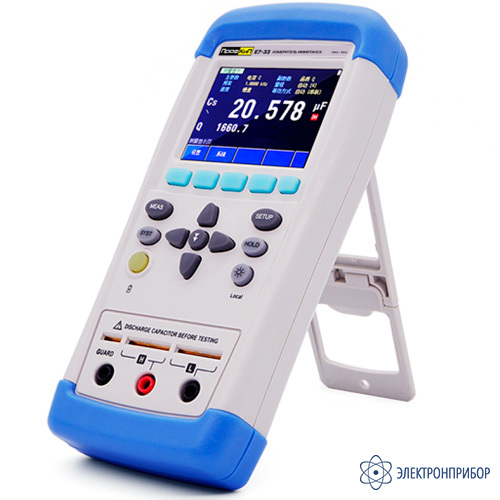

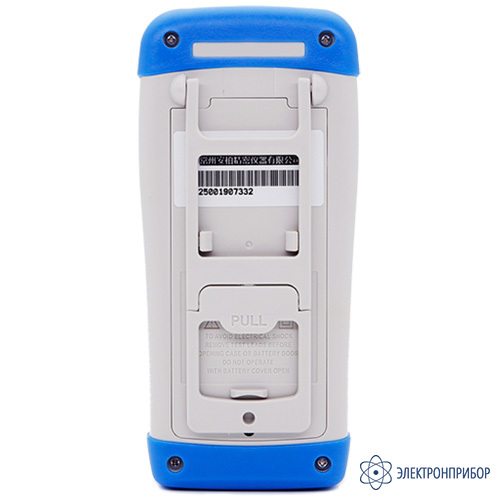

ПрофКиП Е7-33 — измеритель иммитанса (RLC) портативный

Код товара: 81579
  • 94413-25
    Измеритель иммитанса (rlc) портативный ПрофКиП Е7-33 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-33 Измеритель иммитанса (rlc) портативный ПрофКиП Е7-33

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      94413-25 до 23.01.2030

    • Производитель

      ПрофКИП

    Сертификаты

    Назначение измерителя иммитанса (RLC) портативного ПрофКиП Е7-33:

    Измерители иммитанса портативные прецизионные ПрофКиП Е7-33 предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности. Портативные цифровые измерители иммитанса ПрофКиП Е7-33 имеют управление с помощью 32-битового микропроцессора ARM, конструкцию со сверхнизким электропотреблением, цветной жидкокристаллический дисплей, два варианта управления с помощью клавиатуры и сенсорного экрана. Питание от литиевого аккумулятора, USB-соединение. Наилучшая конфигурация измерителя иммитанса на сегодняшний день. Отличные характеристики лабораторного прибора в сочетании с компактностью портативного.

    Технические условия ПРШН.411728.026-2024.

    Особенности измерителя иммитанса (RLC) портативного ПрофКиП Е7-33:

    • максимальная частота тестового сигнала: 10 кГц;
    • базовая погрешность: 0,2 %;
    • cверхнизкое энергопотребление;
    • высокопроизводительный 32-разрядный микропроцессор;
    • цветной ЖК-дисплей;
    • хранение данных;
    • программное обеспечение;
    • современный дизайн;
    • автоматическое отключение питания.

  • Технические характеристики измерителя иммитанса (RLC) портативного ПрофКиП Е7-33:

    Частота испытательного сигнала Верхний предел поддиапазона измерений Пределы допускаемой абсолютной погрешности измерений
    Метрологические характеристики в режиме измерения электрической емкости
    100, 120 Гц 20 мФ ±(0,05·Сх+0,005) мФ
    5 мФ ±(0,015·Сх+0,0003) мФ
    500 мкФ ±(0,015·Сх+0,02) мкФ
    50 мкФ ±(0,01·Сх+0,002) мкФ
    5 мкФ ±(0,01·Сх+0,0002) мкФ
    500 нФ ±(0,002·Сх+0,02) нФ
    50 нФ ±(0,003·Сх+0,003) нФ
    5 нФ ±(0,012·Сх+0,0005) нФ
    1 кГц 1 мФ ±(0,02·Сх+0,0005) мФ
    500 мкФ ±(0,015·Сх+0,03) мкФ
    50 мкФ ±(0,01·Сх+0,002) мкФ
    5 мкФ ±(0,01·Сх+0,0002) мкФ
    500 нФ ±(0,002·Сх+0,02) нФ
    50 нФ ±(0,002·Сх+0,002) нФ
    5 нФ ±(0,003·Сх+0,0003) нФ
    500 пФ ±(0,012·Сх+0,5) пФ
    10 кГц 100 мкФ ±(0,03·Сх+0,05) мкФ
    50 мкФ ±(0,01·Сх+0,003) мкФ
    5 мкФ ±(0,01·Сх+0,0002) мкФ
    500 нФ ±(0,002·Сх+0,02) нФ
    50 нФ ±(0,002·Сх+0,002) нФ
    5 нФ ±(0,002·Сх+0,0002) нФ
    500 пФ ±(0,003·Сх+0,03) пФ
    50 пФ ±(0,012·Сх+0,005) пФ
    Сх – измеренное значение электрической емкости
    Метрологические характеристики в режиме измерения индуктивности
    100, 120 Гц 1000 Гн ±(0,01·Lх+0,3) Гн
    500 Гн ±(0,003·Lх+0,02) Гн
    50 Гн ±(0,002·Lх+0,002) Гн
    5 Гн ±(0,002·Lх+0,0002) Гн
    500 мГн ±(0,002·Lх+0,02) мГн
    50 мГн ±(0,003·Lх+0,003) мГн
    5 мГн ±(0,014·Lх+0,0005) мГн
    1 кГц 100 Гн ±(0,01·Lх+0,03) Гн
    50 Гн ±(0,003·Lх+0,002) Гн
    5 Гн ±(0,002·Lх+0,0002) Гн
    500 мГн ±(0,002·Lх+0,02) мГн
    50 мГн ±(0,002·Lх+0,002) мГн
    5 мГн ±(0,004·Lх+0,0003) мГн
    500 мкГн ±(0,014·Lх+0,5) мкГн
    10 кГц 1000 мГн ±(0,008·Lх+0,3) мГн
    500 мГн ±(0,002·Lх+0,02) мГн
    50 мГн ±(0,002·Lх+0,002) мГн
    5 мГн ±(0,002·Lх+0,0002) мГн
    500 мкГн ±(0,004·Lх+0,03) мкГн
    50 мкГн ±(0,014·Lх+0,005) мкГн
    Lх – измеренное значение индуктивности
    Метрологические характеристики в режиме измерения электрического сопротивления переменного тока
    100, 120 Гц, 1 кГц,
    10 кГц    		 10 МОм ±(0,03·Rх+0,005) МОм
    5 МОм ±(0,012·Rх+0,0003) МОм
    500 кОм ±(0,003·Rх+0,03) кОм
    50 кОм ±(0,002·Rх+0,002) кОм
    5 кОм ±(0,002·Rх+0,0002) кОм
    500 Ом ±(0,002·Rх+0,02) Ом
    50 Ом ±(0,003·Rх+0,002) Ом
    5 Ом ±(0,01·Rх+0,0003) Ом
    0,5 Ом ±(0,03·Rх+0,0005) Ом
    Rх – измеренное значение электрического сопротивления переменного тока
    Основные технические характеристики
    Параметр Значение
    Напряжение питания, В 7,4
    Нормальные условия измерений:
    температура окружающей среды, °С;
    относительная влажность, %, не более
    от +18 до +28
    75
    Условия эксплуатации
    температура окружающей среды, °С;
    относительная влажность при +40 °C, %, не более
    от 0 до +40
    76
    Габаритные размеры (длина × ширина × высота), мм, не более 195 × 90 × 41
    Масса, кг, не более 0,35

  • Комплект поставки ПрофКиП Е7-33

    № Наименование Количество
    1 Измеритель иммитанса (RLC) портативный ПрофКиП Е7-33 1
    2 5-ти проводной измерительный кабель с зажимами Кельвина 1
    3 Пинцет-адаптер для SMD компонентов 1
    4 Сетевой адаптер DC 9 В 1
    5 Аккумулятор типа ATL805, Li-ION 1
    6 Кабель USB 1
    7 Руководство по эксплуатации 1

  • Файлы для ПрофКиП Е7-33
