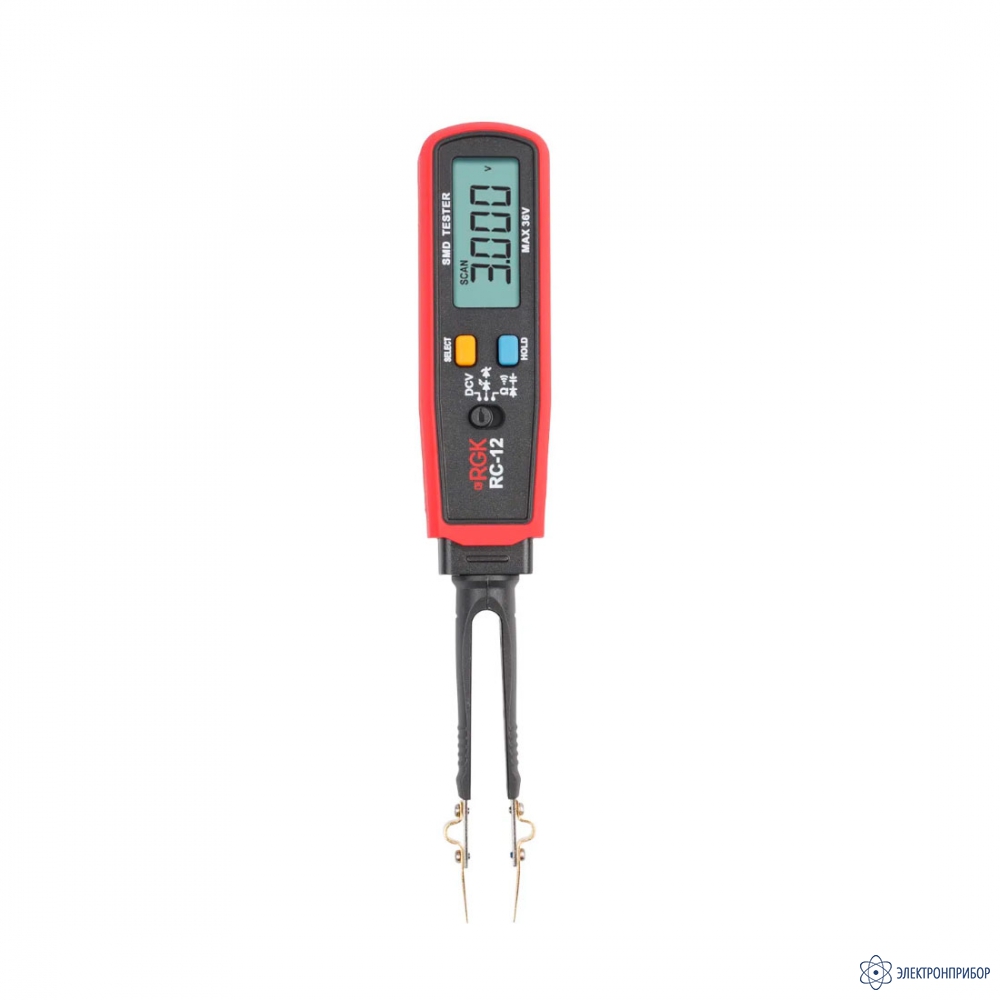

RGK RC-12 — измеритель SMD компонентов

Код товара: 72710
    • Гарантия

      1 год

    • Производитель

      RGK, Китай

    • Артикул

      755191

    Описание измерителя SMD компонентов RGK RC-12:

    SMD тестер RGK RC-12 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.

    В отличие от младшей модели, устройство может выполнять измерения напряжения постоянного тока до 36 В, но не подходит для тестирования батареек. Еще одно отличие - автоматическое определение входного сигнала (так называемое сканирование). Функция работает следующим образом: если подключить пинцет, например, к резистору, то устройство самостоятельно перейдет в режим измерения сопротивления.

    Режимы работы тестера SMD компонентов RGK RC-12

    • Замер напряжения (DC);
    • Проверка светодиодов и стабилитронов;
    • Измерение сопротивления, емкости, тест диодов, прозвонка.

    Два формата измерений

    Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах.

    Поворотный механизм

    Наконечники устройства можно развернуть на 180 °, что позволяет быстро изменить полярность. Такая функция SMD тестера RGK RC-12 может пригодиться, например, при проверке диодов.

    REL

    Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

    Автоотключение

    Измеритель автоматически выключается, через 10 минут бездействия, что помогает продлить срок службы элементов питания.

    Высокая мобильность

    Прибор весит около 80 г, отличается компактными размерами и легко помещается в карман, что делает его актуальным решением для выездной работы.

  • Технические характеристики измерителя SMD компонентов RGK RC-12:

    Измерение напряжение батареи
    Пределы измерений Ток нагрузки Погрешность
    36 В 0,1 В ± (1,5 % + 5 е.м.р.)
    Измерение сопротивления
    Диапазон измерения Разрешение Погрешность
    300 Ом 0,1 Ом ± (1,5 % + 5 е.м.р.)
    3 кОм 1 Ом
    30 кОм 10 Ом
    300 кОм 100 Ом
    3 МОм 1 кОм
    30 МОм 10 кОм ± (2 % + 5 е.м.р.)
    Измерение емкости
    Диапазон измерения Разрешение Погрешность
    3 нФ 1 пФ ± (3 % + 50 е.м.р.)
    30 нФ 10 пФ ± (2,5 % + 10 е.м.р.)
    300 нФ 100 пФ
    3 мкФ 1 нФ
    30 мкФ 10 нФ
    300 мкФ 100 нФ ± (5 % + 5 е.м.р.)
    3 мФ 1 мкФ Не нормируется
    30 мФ 10 мкФ
    Проверка целостности, проверка диода, светодиода
    Режим "Проверка диодов" Напряжение открытой цепи: 3,0 В, ток: 2 мА
    Режим "Проверка проводимости" Порог срабатывания: 30 Ом
    Режим "Проверка полупроводников или светодиодов" Напряжение: около 21 В; ток: около 1 мА
    Общие технические характеристики
    Разрядность шкалы дисплея 3000
    Индикация перегрузки "OL"
    Индикатор низкого заряда батареи Да

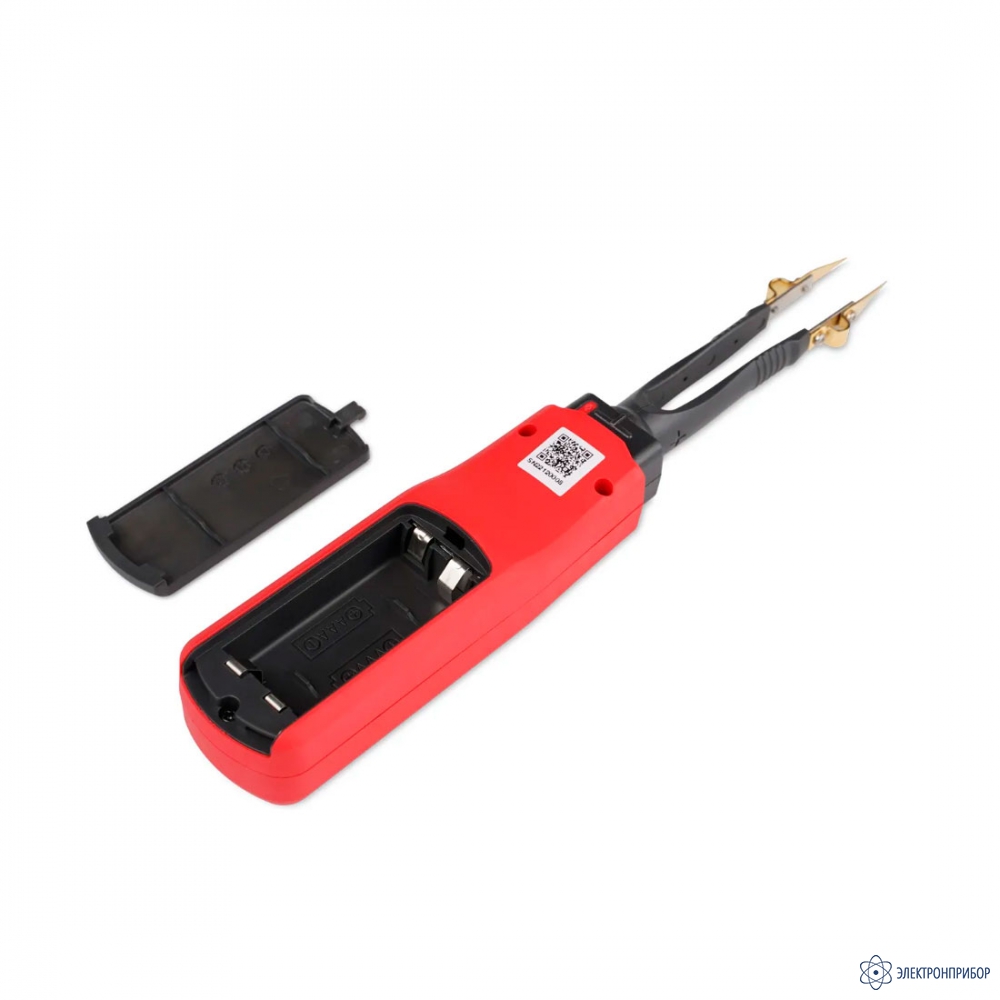

    Питание 1,5 В (тип AAA), 2 штуки
    Автоматическое выключение питания Через 10 минут
    Рабочая температура и влажность 0 °С ... + 40 °С, < 80 %
    Температура и влажность хранения -10 °С ... + 50 °С, < 70 %
    Рабочая высота над уровнем моря до 2000 м
    Габаритные размеры 204 x 33 x 25 мм
    Масса 80 г

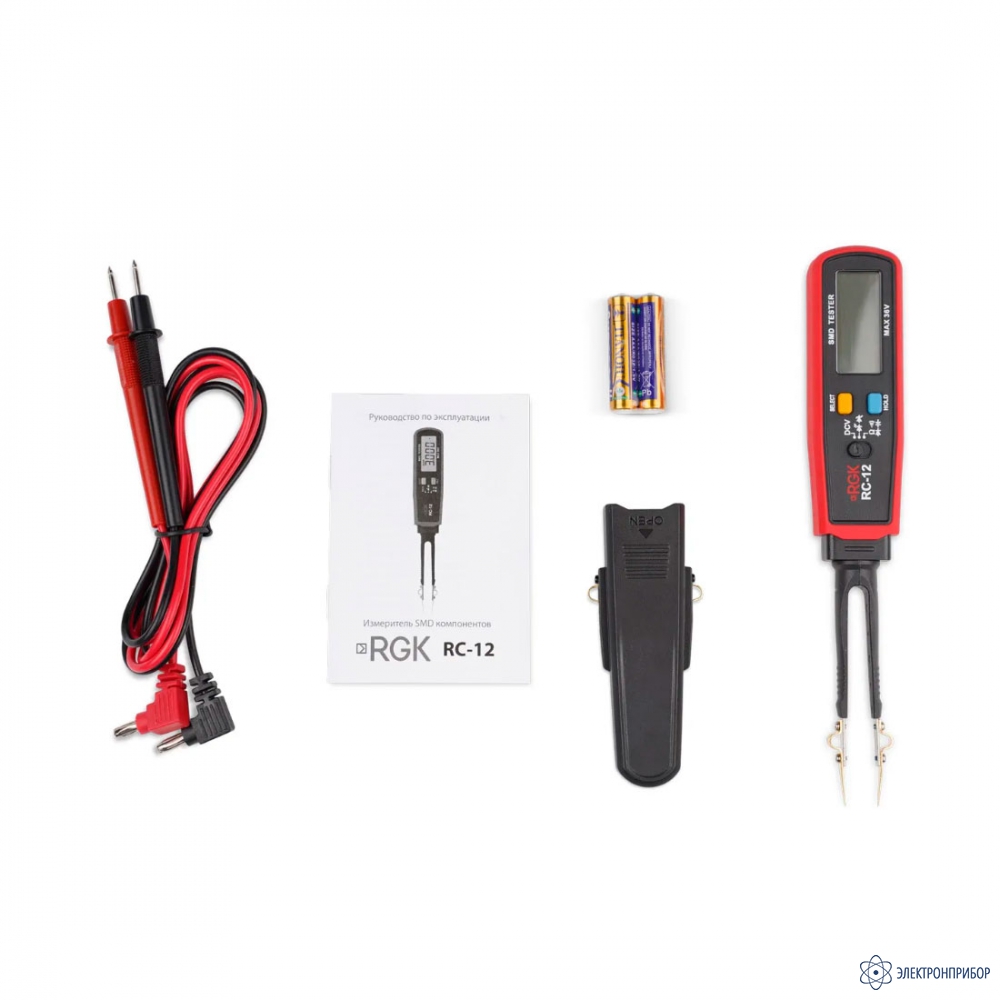

  • Комплект поставки RGK RC-12

    Наименование Количество
    1 Измеритель SMD компонентов RGK RC-12 1
    2 Тестовые провода (комплект) 1
    3 Запасные наконечники 2
    4 Батарея 1,5 В (AAA) 2
    5 Руководство по эксплуатации 1
