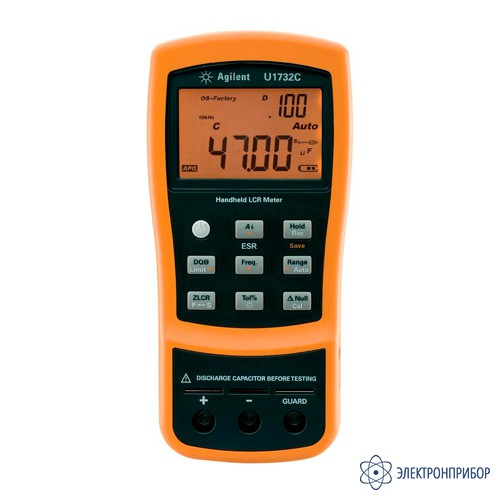

U1732C — измеритель RLC

Код товара: 44107
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      86676-22 до 05.09.2027

    • Производитель

      Keysight (Agilent), США

    Назначение измерителя RLC U1732C:

    Измеритель U1732C позволяет проводить измерения на частоте до 100 кГц — функция, доступная обычно только в настольных приборах. Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента, а также детальный анализ компонента, включая значения полного сопротивления (Z), эквивалентного последовательного сопротивления (ESR) и сопротивления постоянному току (DCR). Время непрерывной работы от батареи составляет 16 часов, что идеально подходит для проведения тестирования в полевых условиях. Новая линейка ручных измерителей емкости и иммитанса (LCR) Keysight серии U1730 позволяет быстро выполнять базовые измерения сопротивления, индуктивности и емкости и при этом вписывается в любой бюджет.

    Особенности измерителя RLC U1732C:

    • Разрешающая способность до 20 000 отсчетов;
    • Основная относительная погрешность измерения 0,2%;
    • Широкий набор пределов измерения индуктивности, емкости и сопротивления с возможностью выбора 3 измерительных частот (100 Гц, 120 Гц и 1 кГц);
    • Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений;
    • Детальный анализ компонентов с использованием функций измерения эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ);
    • Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока;
    • Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных.
  • Технические характеристики измерителя RLC U1732C:

    Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C
    Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток
    Пределы основной абсолютной погрешности измерений импеданса (сопротивления) в зависимости от частоты тестового сигнала
    2 Ом 0,0001 Ом ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,007·Zx + 50·А) ±(0,01·Zx + 50·А) ±(0,007·Zx + 50·А)
    20 Ом 0,001 Ом ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А) ±(0,007·Zx + 8·А)
    200 Ом 0,01 Ом ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А)
    2000 Ом 0,1 Ом ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А)
    20 кОм 0,001 кОм ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,002·Zx + 3·А) ±(0,005·Zx + 5·А) ±(0,002·Zx + 3·А)
    200 кОм 0,01 кОм ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,007·Zx + 8·А) ±(0,005·Zx + 5·А)
    2000 кОм 0,1 кОм ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,005·Zx + 5·А) ±(0,007·Zx + 5·А) - ±(0,005·Zx + 5·А)
    20 МОм 0,001 МОм ±(0,02·Zx + 8·А) ±(0,02·Zx + 8·А) ±(0,02·Zx + 8·А) ±(0,05·Zx + 8·А) - ±(0,02·Zx + 8·А)
    200 МОм 0,01 МОм ±(0,06·Zx + 80·А) ±(0,06·Zx + 80·А) ±(0,06·Zx + 80·А) - - ±(0,06·Zx + 80·А)
    Zx - измеренное значение импеданса (сопротивления), Ом
    Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C
    Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток
    Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала
    20 мФ 0,001 мФ ±(0,005· Сx + 8·А) ±(0,005· Сx + 8·А) - - - -
    2000 мкФ 0,1 мкФ ±(0,005· Сx + 5·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 8·А) - - -
    200 мкФ 0,01 мкФ ±(0,003· Сx + 3·А) ±(0,003· Сx + 3·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 8·А) - -
    20 мкФ 0,001 мкФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 5·А) ±(0,05· Сx + 10·А) -
    2000 нФ 0,1 нФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,007· Сx + 10·А) -
    200 нФ 0,01 нФ ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 3·А) ±(0,007· Сx + 10·А) -
    20 нФ 0,001 нФ ±(0,005· Сx + 5·А) ±(0,005· Сx + 5·А) ±(0,002· Сx + 3·А) ±(0,005· Сx + 3·А) ±(0,007· Сx + 10·А) -
    2000 пФ 0,1 пФ ±(0,005· Сx + 10·А) ±(0,005· Сx + 10·А) ±(0,005· Сx + 5·А) ±(0,005· Сx + 3·А) ±(0,02· Сx + 10·А) -
    200 пФ 0,01 пФ - - ±(0,005· Сx + 10·А) ±(0,008· Сx + 10·А) ±(0,02· Сx + 10·А) -
    20 пФ 0,001 пФ - - - ±(0,01· Сx + 20·А) ±(0,025· Сx + 10·А) -
    Сx - измеренное значение электрической емкости, Ф
    Модель измерителя U1731C, U1732C, U1733C U1732C, U1733C U1733C
    Диапазон Разрешение (А) 100 Гц 120 Гц 1 кГц 10 кГц 100 кГц Постоянный ток
    Пределы основной абсолютной погрешности измерений индуктивность в зависимости от частоты тестового сигнала
    20 мкГн 0,001 мкГн - - - ±(0,01·Lx + 5·А) ±(0,025·Lx + 20·А) -
    200 мкГн 0,01 мкГн - - ±(0,01·Lx + 5·А) ±(0,007·Lx + 3·А) ±(0,025·Lx + 20·А) -
    2000 мкГн 0,1 мкГн ±(0,007·Lx + 10·А) ±(0,007·Lx + 10·А) ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,008·Lx + 20·А) -
    20 мГн 0,001 мГн ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,003·Lx + 3·А) ±(0,008·Lx + 10·А) -
    200 мГн 0,01 мГн ±(0,005·Lx + 3·А) ±(0,005·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,01·Lx + 10·А) -
    2000 мГн 0,1 мГн ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,005·Lx + 5·А) ±(0,01·Lx + 10·А) -
    20 Гн 0,001 Гн ±(0,002·Lx + 3·А) ±(0,002·Lx + 3·А) ±(0,005·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 10·А) -
    200 Гн 0,01 Гн ±(0,007·Lx + 5·А) ±(0,007·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 8·А) - -
    2000 Гн 0,1 Гн ±(0,01·Lx + 5·А) ±(0,01·Lx + 5·А) ±(0,02·Lx + 8·А) - - -
    Lx - измеренное значение индуктивности, Гн
    Характеристики тестового сигнала
    Модель Напряжение (В) Частота (Гц)
    U1731C, U1732C, U1733C 0,74±0,05 100 ± 0,01
    0,74±0,05 120,481 ± 0,012
    0,74±0,05 1000 ± 0,1
    U1732C, U1733C 0,70±0,05 10000 ± 1
    U1733C 0,70±0,05 100000 ± 10
    1,235±0,05 Постоянный ток
    Общие характеристики
    Параметр Значение
    Нормальные условия эксплуатации Температура окружающего воздуха от +18 до +28 °C
    Рабочие условия эксплуатации Температура окружающего воздуха от -10 до +55 °C
    относительная влажность до 80 % при температуре 30 °C
    Дополнительная погрешность измерений при температуре окружающего воздуха отличной от нормальной, на каждый 1 °C 0,1·δ,
    где δ - основная погрешность измерения
    Напряжение питания, В 9 (батарея, 1 шт.)
    Габаритные размеры (длина х ширина х высота), мм, не более 184 х 87 х 41
    Масса с батареями, кг, не более 0,337
  • Комплект поставки U1732C

    Наименование Количество
    1 Измеритель RLC U1732C 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
