UNITUT622A, UNI T UT 622 A
Портативные измерители RLC (сопротивления, индуктивности, емкости)

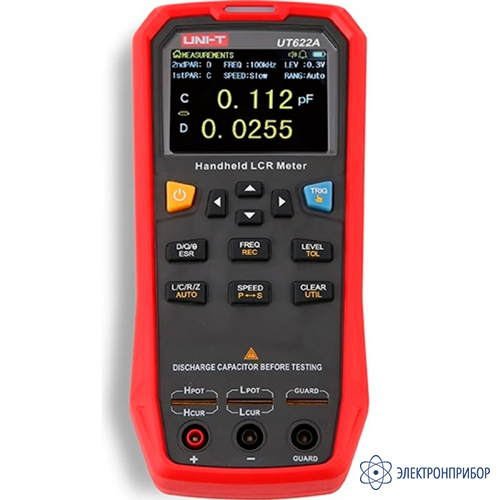

UNI-T UT622A — измеритель LCR цифровой
Код товара: 75411-
-
Гарантия
1 год
-
Производитель
-
Артикул
UT622A
Назначение измерителя LCR/ESR c щупами Кельвина цифровой UNI-T UT622A:
Цифровой измеритель UNI-T UT622A LCR предназначен для измерения индуктивности, емкости, сопротивления.
LCD-дисплей с разрешением 320 х 240 оснащен белой яркой подсветкой.
Функции: тангенс угла потерь, угол сдвига фаз, импеданс, ESR, EPR.
-
-
Технические характеристики измерителя LCR/ESR c щупами Кельвина цифровой UNI-T UT622A:
Параметр UNI-T UT622A UNI-T UT622C UNI-T UT622E Изммерительная частота 100 Гц, 120 Гц,1 кГц, 10 кГц 100 Гц, 120 Гц,1 кГц, 10 кГц, 100 кГц 100 Гц, 120 Гц,1 кГц, 10 кГц,100 кГц Уровень тестового сигнала 0,1 В (скв.),0,3 В (скв.), 1 В (скв.) Выходной импеданс 100 Ом Измеряемые параметры основные: L/C/R/Z дополнительные: D/Q/θ/ESR основные: L/C/R/Z дополнительные: D/Q/θ/ ESR основные: L/C/R/Z/DCR дополнительные: D/Q/θ/ESR Автоматическое измерение LCR есть Тестовые входы разъемы для 3-терминального тестирования, гнезда для 5-терминального тестирования Скорость измерения быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с) Скорость измерения быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с) Выбор предела измерения автоматический/фиксированный Диапазон допуска 1 % ~ 20 % Режимы тестирования цепей последовательный/параллельный режим Функция проверки короткое замыкания / разомкнутая цепь Интерфейс обмена данными mini-USB Световая индикация допуска годен (pass): зеленый светодиод; не годен (fail): красный светодиод Общие характеристики Число отсчетов дисплея 99999 Минимальное разрешение 0,0001 Максимальная точноссть 0,1 % L 0,001 мкГн ... 99.999 Гн C 0,001 пФ ... 99,999 мФ Z/R 0,0001 Ом ... 9,9999 МОм ESR 0,01 мОм ... 999,99 Ом D 0,0001 ... 9,9999 Q 0,0001 ... 99999 θ -179.9° ... 179.9° DCR - - 0,01 мОм ~ 999,99 кОм Питание Литий-полимерная батарея на 3,7 В, 1800 мА*ч Дисплей 2,8-дюймовый ЖК-дисплей типа TFT, разрешение 320 х 240 Масса без упаковки 305 г Размеры изделия (Ш×В×Г) 90 мм ×190 мм ×44 мм -
Комплект поставки UNI-T UT622A
№ Наименование Количество 1 Измеритель LCR цифровой UNI-T UT622A 1 2 Щупы c зажимами типа "крокодил" 1 3 USB-кабель 1 4 Планка замыкания 1 5 Блок питания (5В) 1 6 Коробка 1 -
Файлы для UNI-T UT622A
