UNITUT622C, UNI T UT 622 C

Портативные измерители RLC (сопротивления, индуктивности, емкости)

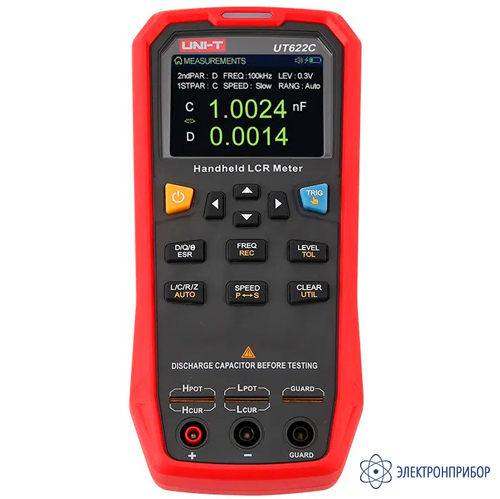

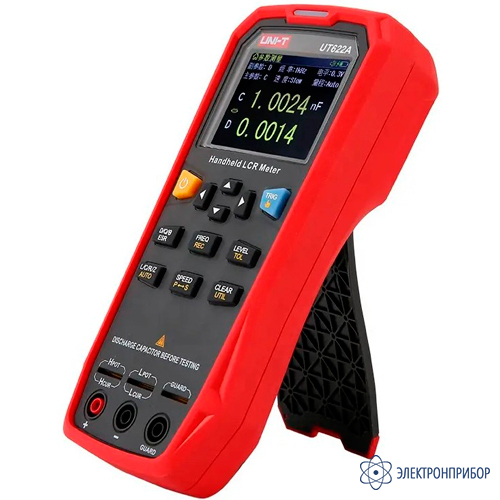

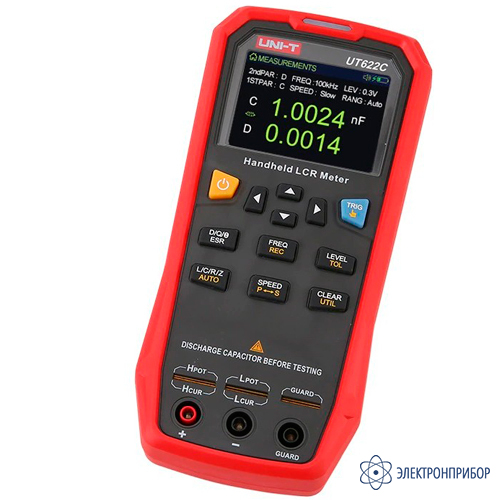

UNI-T UT622C — измеритель LCR/ESR c щупами Кельвина цифровой

Код товара: 75405
  • 4-6 дней

    • Гарантия

      1 год

    • Производитель

      UNI-T, Китай

    • Артикул

      UT622C

    Назначение измерителя LCR/ESR c щупами Кельвина цифровой UNI-T UT622C:

    Мостовой RLC-тестер UT622C предназначен для измерения индуктивности, емкости, сопротивления. Также прибор измеряет добротность, тангенс угла потерь, угол сдвига фаз, комплексное сопротивление (импеданс) и эквивалентное последовательное (ESR) и параллельное (EPR) сопротивление компонентов.

    Особенности измерителя LCR/ESR c щупами Кельвина цифровой UNI-T UT622C:

    • частоты измерений: 100 Гц, 120 Гц, 1 кГц, 10 кГц,100 кГц;
    • высококонтрастный экономичный TFT дисплей с двумя цифровыми шкалами широким углом обзора и диагональю 7,1 см, разрешение 320 х 240;
    • белая подсветка дисплея повышенной яркости;
    • максимум дисплея: 99 999 отсчетов.

  • Технические характеристики измерителя LCR/ESR c щупами Кельвина цифровой UNI-T UT622C:

    Параметр UNI-T UT622A UNI-T UT622C UNI-T UT622E
    Изммерительная частота 100 Гц, 120 Гц,1 кГц, 10 кГц 100 Гц, 120 Гц,1 кГц, 10 кГц, 100 кГц 100 Гц, 120 Гц,1 кГц, 10 кГц,100 кГц
    Уровень тестового сигнала 0,1 В (скв.), 0,3 В (скв.), 1 В (скв.)
    Выходной импеданс 100 Ом
    Измеряемые параметры основные: L/C/R/Z дополнительные: D/Q/θ/ESR основные: L/C/R/Z дополнительные: D/Q/θ/ ESR основные: L/C/R/Z/DCR дополнительные: D/Q/θ/ESR
    Автоматическое измерение LCR есть
    Тестовые входы разъемы для 3-терминального тестирования, гнезда для 5-терминального тестирования
    Скорость измерения быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с)
    Скорость измерения быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с)
    Выбор предела измерения автоматический/фиксированный
    Диапазон допуска 1 % ~ 20 %
    Режимы тестирования цепей последовательный/параллельный режим
    Функция проверки короткое замыкания / разомкнутая цепь
    Интерфейс обмена данными mini-USB
    Световая индикация допуска годен (pass): зеленый светодиод; не годен (fail): красный светодиод
    Общие характеристики
    Число отсчетов дисплея 99999
    Минимальное разрешение 0,0001
    Максимальная точноссть 0,1 %
    L 0,001 мкГн ... 99.999 Гн
    C 0,001 пФ ... 99,999 мФ
    Z/R 0,0001 Ом ... 9,9999 МОм
    ESR 0,01 мОм ... 999,99 Ом
    D 0,0001 ... 9,9999
    Q 0,0001 ... 99999
    θ -179.9° ... 179.9°
    DCR - - 0,01 мОм ~ 999,99 кОм
    Питание Литий-полимерная батарея на 3,7 В, 1800 мА*ч
    Дисплей 2,8-дюймовый ЖК-дисплей типа TFT, разрешение 320 х 240
    Масса без упаковки 305 г
    Размеры изделия (Ш×В×Г) 90 мм ×190 мм ×44 мм

  • Комплект поставки UNI-T UT622C

    № Наименование Количество
    1 Измеритель LCR/ESR c щупами Кельвина цифровой UNI-T UT622C 1
    2 USB-кабель 1
    3 Калибровочный лист LCR на короткое замыкание 1

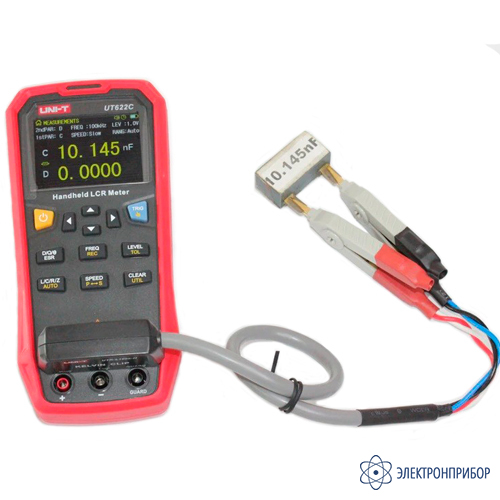

    4 Щупы 1
    5 Инструкция по эксплуатации 1
    6 Упаковка 1
