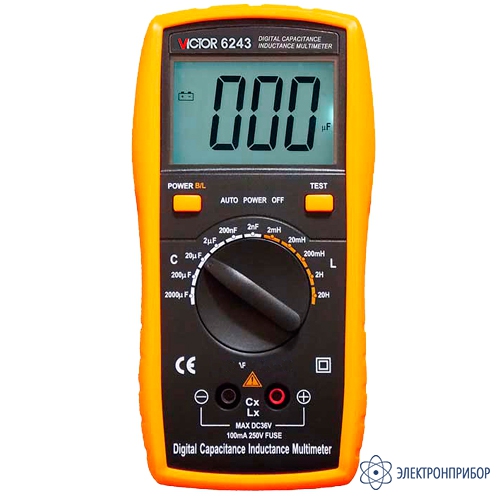

Victor 6243 — LC-метр

Код товара: 49519
  • 4-6 дней

    • Гарантия

      1 год

    • Производитель

      Victor, Китай

    • Артикул

      00349

    Описание LC-метра Victor 6243:

    Victor 6243 – надежный цифровой измеритель LC (индуктивности и ёмкости). Для улучшения чтения показания в приборе применен жидкокристаллический ЖК-дисплей 3½ разряда, с высотой знаков 26 мм. Прибор имеет две функции измерения: индуктивности и емкости. Основу этого измерительного прибора составляет БИС с аналого-цифровым преобразователем с двойным интегрированием. Это – идеальный измерительный прибор для производства, лабораторного и бытового применения.

    Особенности LC-метра Victor 6243:

    • Легкое считывание, достоверное показание;
    • Высокая точность измерения;
    • Измерения возможны даже в условиях сильных магнитных полей;
    • Схема с высокой степенью интеграции обеспечивает высокую надежность и долговечность;
    • Имеется защита входа от перегрузки;
    • ЖК-дисплей с низким потреблением энергии легко читаем даже в условиях яркого освещения;
    • Конструкция управления прибором позволяет работать с ним одной рукой;
    • Малый вес и размеры прибора обеспечивают удобство эксплуатации;
    • Имеется индикация разряда батареи на дисплее.

  • Технические характеристики LC-метра Victor 6243:

    Диапазон Погрешность Разрешение Частота тестового сигнала Тестовый ток
    Индуктивность (L)
    2 мГн ±(2,0 %+5) 1 мкГн 1 кГц 150 мкА
    20 мГн 10 мкГн 1 кГц 150 мкА
    200 мГн 100 мкГн 1 кГц 150 мкА
    2 Гн ±(5,0 %+5) 1 мГн 1 кГц 150 мкА
    20 Гн ±(5,0 %+15) 10 мГн 100 Гц 15 мкА
    мкГн = 10-6 Гн, мГн = 10-3 Гн
    Диапазон Погрешность Разрешение Частота тестового сигнала Тестовое напряжение
    Емкость (C)
    2 нФ ±(1.0 %+5) 1 пФ 1 кГц 150 мВ
    200 нФ 100 пФ 1 кГц 150 мВ
    2 мкФ ±(2,0 %+5) 1 нФ 1 кГц 150 мВ
    20 мкФ 10 нФ 100 Гц 150 мВ
    200 мкФ 100 нФ 100 Гц 15 мВ
    1000 мкФ 1 мкФ 100 Гц 1,5 мВ
    пФ = 10-12 Ф, нФ = 10-9 Ф, мкФ = 10-6 Ф
    Параметр Значение
    Общие характеристики
    Дисплей жидкокристаллический, максимальное показание: 1999 (3½ разряда)
    Метод измерения аналого-цифровое преобразование с двойным интегрированием
    Скорость реакции около 3 измерений в секунду
    Индикация перегрузки прибора только символ “1” в старшем разряде
    Условия эксплуатации (0~40)°C, относительная влажность <80%
    Питание батарея 9 В x 1 шт. (тип NEDA1604/6F22)
    Габариты 190x88,5x27,5 мм
    Вес 320 г

    Точность определяется, как ± (% от измеренного значения + число значений единицы младшего разряда: D) при температуре 23°C±5°С и относительной влажности не более 80%.

  • Комплект поставки Victor 6243

    № Наименование Количество
    1 LC-метр Victor 6243 1
    2 Соединительные провода 1
    3 Защитный кожух 1
    4 Батарея 9 В 1
    5 Руководство по эксплуатации 1
