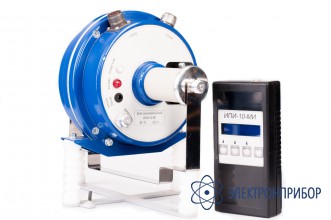

ИПИ-10-Молния — измеритель параметров изоляции

Код товара: 38422
  • 62007-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      62007-15 до 30.10.2025

    Назначение измерителя параметров изоляции ИПИ-10-Молния

    ИПИ-10 МОЛНИЯ предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

    Особенности измерителя параметров изоляции ИПИ-10-Молния

    • Изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4;
    • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры;
    • Позволяет проводить измерение по «нормальной»/«прямой» и «инверсной»/ «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами;
    • Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц при выходной мощности передатчика 1 мВт на расстоянии 5-7 м;
    • Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
    • В нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения;
    • Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·час продолжительность работы составляет не менее 8 ч;
    • Средняя наработка на отказ для рабочих условий применения не менее 4000 ч;
    • Средний срок службы измерителя – не менее 8 лет.

  • Технические характеристики измерителя параметров изоляции ИПИ-10-Молния

    Параметр Значение
    Первый диапазон («ВХОД 1»)
    Диапазон измерений тангенса угла диэлектрических потерь1) от 5·10-4 до 0,3;
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
    50 Гц + (5·10-4 + 0,05 tgδ)
    54 Гц + (1·10-3 + 0,13 tgδ)
    Диапазон измерения емкости при испытательном напряжении:
    10 кВ от 25 пФ до 30 000 пФ;
    5 кВ От 50 пФ до 60 000 пФ;
    Предел допускаемой основной погрешности при измерении емкости на частоте:
    50Гц + (0,5 пФ+0,03 Сх);
    54 Гц + (0,5 пФ+0,04 Сх);
    Диапазон рабочего напряжения от 1 до 10 кВ;
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
    50 Гц +3%;
    54 Гц +3%.
    Сила тока через объект измерения, А2) от 0 до 0,150
    1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
    2)- приведено для справки.
    Второй диапазон («ВХОД 2»)
    Диапазон измерений тангенса угла диэлектрических потерь1) от 1·10-3 до 0,3;
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
    50 Гц + (1·10-3+ 0,1 tgδ)
    54 Гц Не нормируется
    Диапазон измерения емкости при испытательном напряжении:
    10 кВ от 30 000 пФ до 1,5·106 пФ;
    5 кВ от 60 000 пФ до 3·106 пФ
    Предел допускаемой основной погрешности при измерении емкости на частоте:
    50Гц + (2 пФ+0,05 Сх);
    54 Гц Не нормируется
    Диапазон рабочего напряжения от 1 до 10 кВ;
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
    50 Гц +3%;
    54 Гц +3%.
    Сила тока через объект измерения, А2) до 5
    1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
    2)- приведено для справки.
    УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ
    Нормальные условия применения
    Температура окружающего воздуха, °С 20±5
    Относительная влажность воздуха, % 30–50
    Атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795)
    Частота питающей сети, Гц 50±1
    Рабочие условия применения
    Температура окружающего воздуха, °С от минус 10 до плюс 40
    Относительная влажность воздуха, % до 90 при 30 °С
    Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800)
    Частота питающей сети, Гц 50±1 или 54±0,2 Гц
    Предельные условия транспортирования
    Температура окружающего воздуха, °С от минус 50 до плюс 50
    Относительная влажность воздуха, % до 95 при 30 °С
    Атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800)
    Максимальное число ударов в минуту 80–120
    максимальное ускорение, м/с2 30

  • Комплект поставки ИПИ-10-Молния

    № Наименование Количество

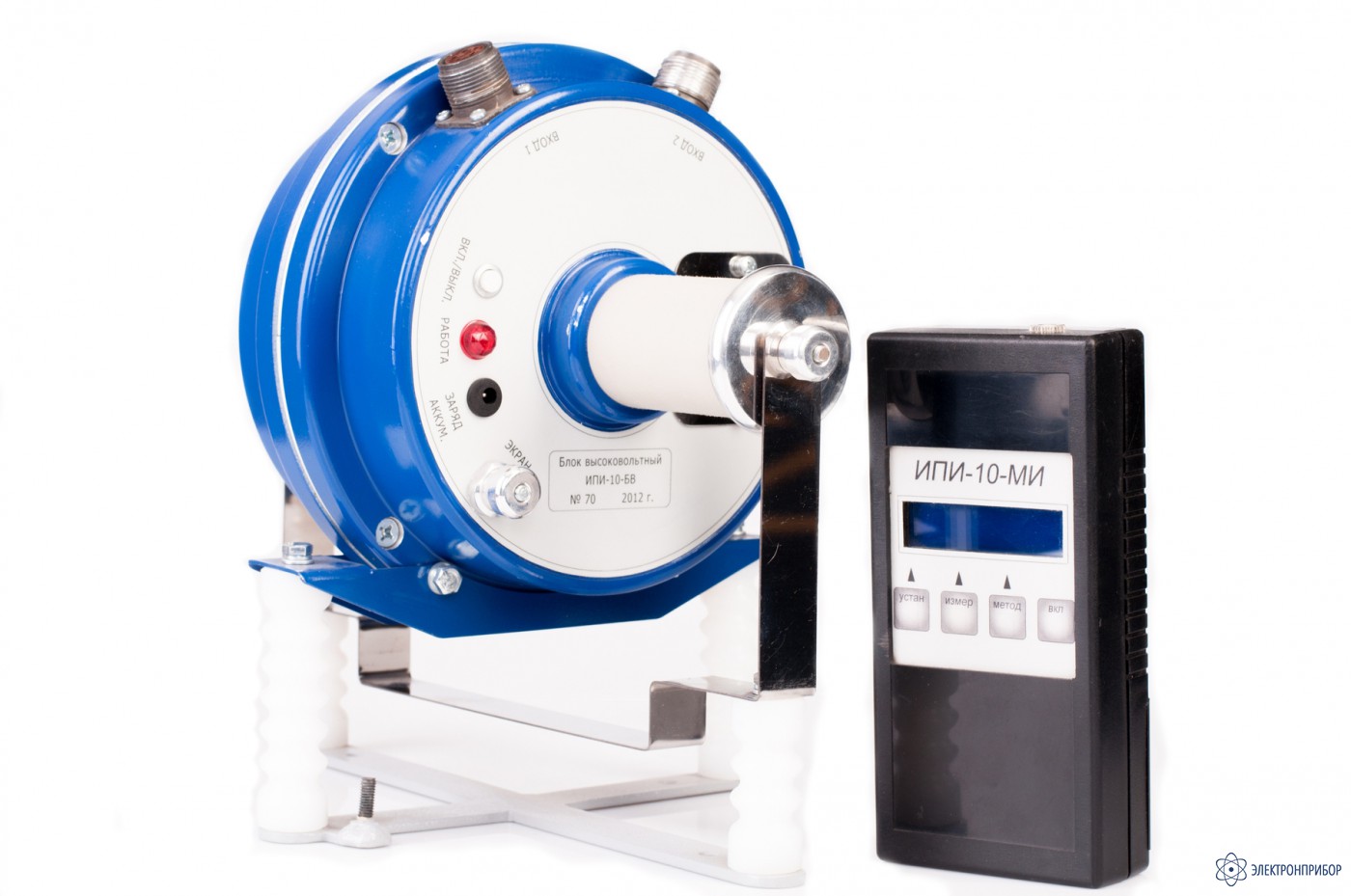

    1. Блок высоковольтный ИПИ-10 МОЛНИЯ-БВ 1
    2. Блок индикации ИПИ-10 МОЛНИЯ 1
    3. Зарядное устройство (9-12В, 300-900 мА) 2
    4. Подставка изоляционная (ПИ-10) 1
    5. Кабель измерительный ИК-1 (1,5 м) 1
    6. Кабель измерительный ИК-30 (30 м) 1
    7. Руководство по эксплуатации 1
