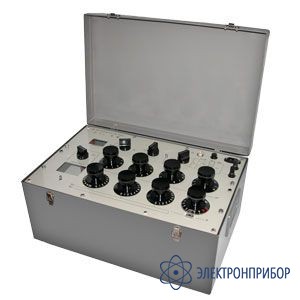

Р5026 — мост переменного тока

Код товара: 20254

  • Назначение моста переменного тока Р5026:

    Мост переменного тока Р5026М предназначен для измерений емкости и тангенса угла диэлектрических потерь по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам измерений при частоте питающей сети 50Гц.

    Мост Р5026 состоит из следующих составных частей:

    • мост переменного тока Р5026М (основной блок);
    • конденсатор воздушный образцовый Р5023;
    • устройство защитного потенциала Ф5122.

    Диапазоны измерений емкости (Сх), тангенса угла диэлектрических потерь (tg δx), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в в таблицах 1 и 2.

  • Технические характеристики моста переменного тока Р5026:

    Диапазон измерений Предел допускаемого значения основной погрешности измерений Диапазон рабочих напряжений, кВ Схема и состав измерений Диапазон рабочих температур, oС
    Сх, пФ tg δx Сх, % tg δx
    10-1000 1·10-4-0,1 ±2,5/V ±((0,05·tg δx')/V + (10·10-4)/V)) 2-5 "Прямая" Р5026М Р5023 Ф5122 +10...+35
    ±0,5 ±((0,01·tg δx') + 2·10-4) 5-10
    100-1,1·104 1·10-4-1,0 ±1,2/V ±((0,015·tg δх')/V + (3·10-4)/V)) 1-3
    ±0,4 ±((0,005·tg δх') + 1·10-4) 3-10
    1,1·104-1,1·105 1,1·104-2·104 ±1,2/V ±((0,015·tg δх')/V + (3·10-4)/V)) 1-3
    ±0,4 ±((0,005·tg δх') + 1·10-4) 3-10
    2,1·104-1,1·105 ±1,2/V ±((0,015·tg δх')/V + (3·10-4)/V)) 1-3
    ±0,4 ±((0,005·tg δх') + 1·10-4) 3-5
    1,1·105-106 5·10-4-1,0 ±3/V ±((0,075·tg δх')/V + (6·10-4)/V)) 1-3
    ±1 ±((0,025·tg δх') + 2·10-4) 3-5
    tg δх' - значение измеренного тангенса угла диэлектрических потерь;
    V - числовое значение рабочего напряжения в киловольтах.
    Диапазон измерений Предел допускаемого значения основной погрешности измерений Диапазон рабочих напряжений, кВ Схема и состав измерений Диапазон рабочих температур, oС
    Сх, пФ tg δx Сх, % tg δx
    100-1,1·104 5·10-3-1,0 ±2 ±(0,05·tg δх' + 3·10-3) 1-10 "Прямая", "Перевернутая", Р5026М, Р5023 +10...+40
    1,1·104-1,1·105
    1,1·105-1·106
    5,5·105 - 5·106 5·10-3-5,0 ±5 ±(0,1·tg δх' + 5·10-3) 0,5-1
    650 - 2·105 5·10-3-0,1 ±2 ±(0,05·tg δх' + 2·10-3) 0,05-0,1 "Прямая", Р5026М +10...+35
    6500 - 2·106 5·10-3-1,0
    2·106 - 5·107
    5·107 - 5·108 ±(0,05·tg δх' + 5·10-3)
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Составная часть моста Потребляемая мощность, V·A Габаритные размеры, мм Масса, кг
    Конденсатор Р5026М 12 540 х 380 х 280 18
    Фильтрующий конденсатор Р5023 - диаметр -315, высота - 565 18
    Устройство защитного потенциала Ф5122 10 120 х 190 х 195 2,5

  • Комплект поставки Р5026

    № Наименование Количество
    1 Конденсатор Р5026М 1
    2 Фильтрующий конденсатор Р5023 1
    3 Устройство защитного потенциала Ф5122 1
    4 Комплект кабелей 1
    5 Документация 1
