СА7100-3КП — комплект диагностический передвижной с тележкой

Код товара: 44200
  • 77211-20
    Является модификацией СА7100-3

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      77211-20 до 16.01.2025

    • Производитель

      ОЛТЕСТ, Россия

    Сертификаты

    Назначение комплекта диагностического передвижного с тележкой СА7100-3КП:

    Комплект диагностический СА7100-3КП создан на базе моста переменного тока высоковольтного СА7100-3 и предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования, а именно силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.

    Описание комплекта диагностического передвижного с тележкой СА7100-3КП:

    Комплект СА7100-3КП представляет собой Мост переменного тока высоковольтный автоматический СА7100-3 в расширенной комплектации, включающей:

    1. Мост СА7100-3 (базовая комплектация, включающая Коммутатор высоковольтный СА7161) – предназначен для измерения тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока, а также сопротивления постоянному току. Базовая комплектация Моста включает Коммутатор высоковольтный СА7161, предназначенный для переключения вариантов измерительных схем («прямая» – «инверсная»), а также режимов измерений»С, tgδ»↔»R».
    2. Источник переменного рабочего напряжения ИПРН – предназначен для формирования рабочего напряжения при измерении тангенса угла потерь и емкости. Обеспечивает преобразование сетевого напряжения 220/230 В 50 Гц в напряжение от 1 до 10 кВ. В условиях наличия токов влияния ИПРН позволяет проводить измерение по методу «двух отсчетов» (режим смены фаз). При этом процесс установки напряжения, процесс измерения С и tgδ, а также поворот фазы рабочего напряжения на 180° полностью автоматизирован.

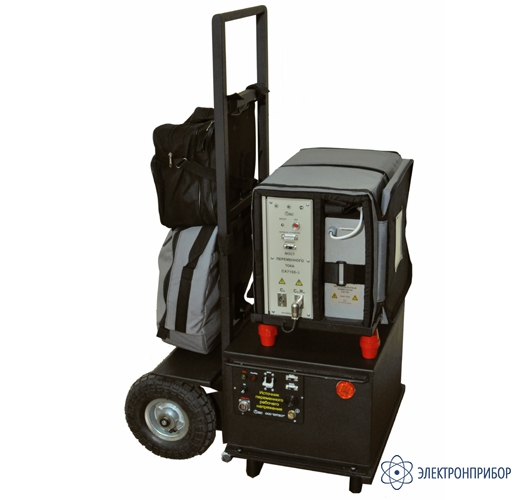

    3. Тележка, на которой монтируются Блок измерительный (БИ) Моста, Коммутатор СА7161 и ИПРН, а также сумки укладочные для кабелей.

    ИПРН закрепля­ется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтами. Блок измерительный (БИ) Моста СА7100-3 и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, установленной на ИПРН и изолированной относительно его корпуса (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Управление процессом измерения осуществляется с помощью Блока управления (БУ) Моста СА7100-3 или ПК, которые располагаются на рабочем месте оператора вне высоковольтной зоны. Связь БУ с БИ или ПК БИ реализована с помощью волоконно-оптического кабеля ВОК, что обеспечивает полную электробезопасность..

    Особенности и преимущества комплекта диагностического передвижного с тележкой СА7100-3КП:

    • Измерение тангенса угла потерь, электрической емкости и сопротивления изоляции;
    • Испытательное напряжение переменного тока до 10 кВ;
    • Мощность источника испытательного напряжения переменного тока – до 3000 ВА;
    • Измерение сопротивления при постоянном напряжении до 2,5 кВ;
    • Полная автоматизация процесса измерения. Возможность управления от Блока управления моста СА7100-3 или от ПК;
    • Полная электробезопасность персонала при работе с комплектом благодаря использованию волокно-оптического кабеля.

    Рис. 1. Схема подключения Комплекта CА7100-3КП

  • Технические характеристики комплекта диагностического передвижного с тележкой СА7100-3КП:

    Наименование величины Диапазон измерения Допускаемая погрешность измерения
    Тангенс угла потерь tgδx 0…1 ± (1,5·10-4 + 0,01·|tgδx|)
    Емкость 0…С0*·10 000 ± 5·10-2 %
    Переменное испытательное напряжение 1…10 кВ ± 1,5 % (погрешность измерения)
    ± 5 % (погрешность установки)
    Частота 49…51 Гц ± 0,1 Гц
    Время измерения С и tgδx в режиме смены фаз, не более 60 с
    Сопротивление 150 кОм…100 ГОм
    100 ГОм…1 000 ГОм    		 ± 2,5 %
    ± 5 %
    Постоянное испытательное напряжение 250 В…2,5 кВ ± 2,5 % (погрешность установки)
    * С0 – значение емкости встроенного эталонного конденсатора. Может быть в диапазоне от 25 до 55 пФ (действительное значение указано в Руководстве по эксплуатации п.2.3)
    Параметр Значение
    Источник переменного испытательного напряжения ИПРН
    Номинальная мощность 3 кВ·А непрерывно
    Напряжение 1…10 кВ
    Сила тока < 100 мА (непрерывно)
    < 300 мА (2 мин работа – 8 мин пауза)
    Общие характеристики
    Электропитание комплекта номинальное напряжение – 220/230 В, номинальная частота – 50 Гц
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха
    -10…40 °С
    до 80 % при температуре 25°С без конденсации
    Размеры, не более:
    - СА7100-3 (блок измерительный)
    - Блок управления
    - Коммутатор высоковольтный СА7161
    - Источник переменного рабочего напряжения ИПРН
    - Тележка
    122×300×415 мм
    135×27×153 мм
    340×270×95 мм
    450×280×380 мм
    500×1200×700 мм
    Масса, не более:
    - СА7100-3 (блок измерительный)
    - Блок управления
    - Коммутатор высоковольтный СА7161
    - Источник переменного рабочего напряжения ИПРН
    - Тележка
    16 кг
    0,55 кг
    6 кг
    41 кг
    16 кг

  • Комплект поставки СА7100-3КП

    № Наименование Количество
    1 Блок измерительный СА7100-3 1
    2 Коммутатор высоковольтный СА7161 (основной блок) 1
    3 Кабель высоковольтный КВ4 1
    4 Кабель высоковольтный КВ5 1
    5 Блок управления БУ 1
    6 Зарядное устройство (блок ЗУ) 1
    7 Кабель переходной КП4 (для подключения БУ) 1
    8 Кабель питания сетевой 220 В 50 Гц 1
    9 Кабель питания от бортовой сети 12 В 1
    10 Устройство тестирующее СА7135 1
    11 Кабель измерительный КИ1, длина 10 м 1
    12 Кабель измерительный КИ2, длина 1,5 м 1
    13 Кабель измерительный высоковольтный КИ3, длина 25 м 1
    14 Кабель переходной КП2 (разъем XLR-M – два зажима типа "крокодил") 1
    15 Переходник (для подачи 2,5 кВ) 1
    16 Перемычка БИ 1
    17 Кабель интерфейсный USB2AA/2 1
    18 Кабель волоконно-оптический ВОК2 (длина определяется при заказе в диапазоне от 3 до 30 м) 1
    19 Сумка 7100-3 1
    20 Сумка укладочная 1
    21 Сумка кабельная 1
    22 Резистор 150 кОм 1
    23 Резистор 1,5 МОм 1
    24 Многозначная коммутируемая мера емкости МКМЕ 1
    25 Заглушка экранирующая 1
    26 Комплект запасных частей 1
    27 Программное обеспечение Моста (диск инсталляционный) 1
    28 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    29 Методика поверки СА7100. Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 1
    30 Паспорт 1
    31 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1
    Источник переменного рабочего напряжения ИПРН (базовая комплектация)
    32 Блок ИПРН 1
    33 Кабель ВОК1 1

    34    		 Кабель высоковольтный (КВ1), длина 25 м* 1
    Кабель высоковольтный (КВ1) с кольцевым наконечником, длина 25 м* 1
    35 Кабель питания 1
    36 Кабель КИ8 1
    37 Блок сопряжения 1
    38 Тележка 1

    * Вариант исполнения определяется при заказе.

    Дополнительная комплектация СА7100-3КП:

    (Поставляется за отдельную плату)

    № Наименование
    1 Ноутбук с установленным программным обеспечением
