NL52EX, NL 52 EX, NL-52-EX, NL52-EX, NL52 EX

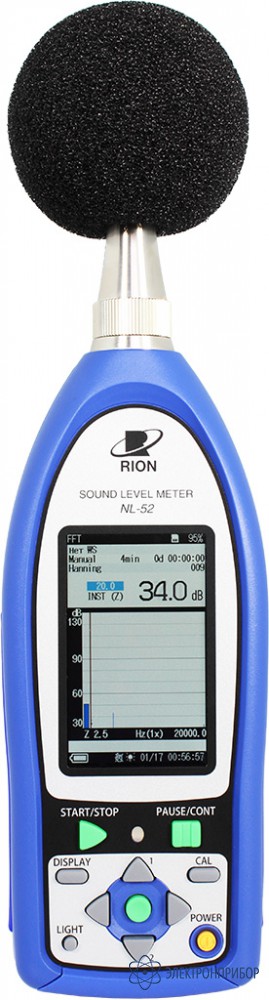

NL-52EX — портативный шумомер 1 класса c предустановленной опцией NX-42EX
Код товара: 37945-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
60163-15 до 07.02.2025
-
Производитель
Назначение портативного шумомера NL-52EX
Шумомер NL-52 соответствует классу 1 по ГОСТ 17187-2010 (МЭК 61672-2002) и может применяться как в лабораторных условиях, так и для натурных измерений. NL-52 способен проводить непрерывные измерения в течение долгого времени, обладает цветным трехдюймовым экраном, высокой степенью защиты от попадания влаги. Все это делает его универсальным инструментом для проведения измерений уровня звука.
Функции портативного шумомера NL-52EX
- Измерение текущего уровня звукового давления Lp,
- Измерение эквивалентного непрерывного уровня звукового давления Leq,
- Измерение уровня звукового воздействия Le,
- Измерение максимального уровня звукового давления Lmax,
- Измерение минимального уровня звукового давления Lmin.
Отличительные особенности портативного шумомера NL-52EX
- Высокая степень защиты корпуса от пыли и влаги IP54,
- Долгосрочные детальные измерения в течение одного месяца,
- Опциональное ПО для октавного и 1/3 октавного анализа в реальном времени,
- Автоматическая функция сохранения данных позволяет одновременно записывать Lp и Leq,
- Широкий ассортимент программного обеспечения для различных целей,
- Наличие USB, RS232C, выходов переменного и постоянного тока, возможность подключения к блоку сравнения (компаратору).
Загрузка программы NX-42EX (входит в базовый комплект поставки NL-42Ex) позволяет вести одновременное измерение и регистрацию эквивалентного уровня звука Leq, максимального уровня звукового давления LMAX, минимального уровня звукового давления LMIN, пикового уровня звукового давления LPEAK за заданный интервал (от 10 с до 24 ч), статистических коэффициентов и текущего уровня звукового давления Lp (выборки 100 мс, 200 мс или 1 с). Шумомеры, не оснащенные программой NX-42EX, не ведут регистрации текущего уровня звукового давления. Помимо этого шумомер, оснащенный NX-42EX, способен передавать непрерывные наборы данных посредством интерфейсов USB и RS-232 и формировать управляющий сигнал при превышении установленного пользователем значения текущего уровня звукового давления (функция блока сравнения). Прибор NL-42 с загруженной программой NX-42EX готов к дальнейшей модернизации, а именно к установке программ NX-42RT (октавный и 1/3-октавный анализ), NX-42FT (БПФ-анализ), NX-42RV (измерение времени реверберации), NX-42WR (запись аудиофайлов).
-
-
Технические характеристики портативного шумомера NL-52
Параметр Значение Применимые стандарты IEC 61672–1: 2002, класс 1
ANSI S1.4–1983, тип 1
ANSI S1.4A – 1985, тип 1
ANSI S1.43–1997, тип 1
JIS C 1509-1: 2005, класс 1Маркировка CE (на соответствие требованиям ЕС) (Директива по ЭМС 2004/108/ЕС, Директива по низковольному оборудованию 2006/95/EC)
Директива ЕС об утилизации электрического и электронного оборудования (WEEE)
Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании для Китая (экспортная модель только для Китая)Функции измерений Одновременное измерение следующих элементов, с выбранным временным взвешиванием и спектральным взвешиванием Обработка (осн. канал) Текущий уровень звукового давления: Lp
Эквивалентный непрерывный уровень звукового давления: Leq
Уровень звукового воздействия: LE
Максимальный уровень звукового давления: Lmin Уровни звука в процентном отношении: LN(от 0,1 до 99,9%, с шагами приращения 0,1, макс. 5 значений)Обработка (всп. канал) Текущий уровень звукового давления: Lp Дополнительная обработка данных В дополнение к основным элементам для обработки можно выбрать еще один элемент для одновременной обработки:
C-взвешенный эквивалентый непрерывный уровень шума: LCeq
С-взвешенный пиковый уровень шума: LZpeak
i-взвешенный по времени эквивалентный непрерывный уровень шума: LAieq
Максимальный i-взвешенный по времени эквивалентный непрерывный уровень шума: LAimax
Среднее значение мощности максимального уровня для каждого 5-секундного интервала: LAtm5
Спектральное взвешивание для дополнительной обработки синхронизируется со спектральным взвешиванием вспомогательного канала, поэтому если вспомогательный канал имеет А-взвешивание, то можно выбрать LAtm5
При выборе C-взвешивания (Z-взвешивание) можно выбрать дополнительную операцию обработки LCeq и LCpeak(LZpeak).Время измерений 10с, 1, 5, 10, 15, 30м, 1, 8, 24ч и вручную(максимум 24 ч) Микрофон Тип UC-59 Уровень чувствительности -27 дБ Диапазон измерения A-взвешивание: от 25 дБ до 138 дБ
С-взвешивание: от 33 дБ до 138 дБ
Z-взвешивание: от 38 дБ до 138 дБ
C-взвешенный пиковый уровень шума: от 55 дБ до 141 дБ
Z-взвешенный пиковый уровень шума: от 60 дБ до 141 дБСобственный шум А-взвешивание 17 дБ или меньше C-взвешивание 25 дБ или меньше Z-взвешивание 30 дБ или меньше Диапазон частоты от 20 Гц до 20 кГц Спектральное взвешивание A, С и Z Временное взвешивание F (быстро), S (Медленно) Диапазон уровня Отдельный диапазон (диапазон линейности: 113 дБ) Макс. диапазон для отоборажнения гистограмм Макс. 110 дБ (от 20 до 130 дБ) Переключение гистограммного дисплея Установите верхнее/нижнее предельно допустимое значение с приращением в 10 дБ Цепь для среднеквадратичного значения (RMS) Цифровой метод обработки Цикл дискретизации 20,8 (Lp, Leq, LE, Lmax, Lmin, Lpeak: Частота дискретизации: 48 кГц) 100мс (LN) Калибровка Закон по измерениям: калибровка электрических средств, выполненная в соответствии со стандартами IEC и JIS с использованием внутренне генерируемых сигналов: акустическая калибровка, выполненная в соответствии с NC-74. Функции коррекции Коррекция ветрового экрана: Совместима со стандартами IEC 61672-1 и JIS C 1509-1, если ветровой экран установлен. Поправка рассеянного шумового поля:
Коррекция частотных характеристик для соотвтетствия со стандартами (ANSI S1.4) для рассеяного шумового поляВремя задержки Шумомер может быть установлен для запуска измерений в течении определенного времени (выкл., 1, 3, 5 или 10 с) после нажатия кнопки пуска, или когда будет превышено значение для триггера (настройка пользователя). Функция удаления данных При нажатии кнопки PAUSE (Пауза) для приостановки измерений предыдушие данные с интервалом (выбирается пользователем) 0, 1, 3 или 5 с удаляются из процесса обработки. Дисплей Полупрозрачный цветной ЖК-дисплей TFT WQVGA с подсветкой (400 x 240 пикселей)
ЖК-дисплей с сенсорной панелью (емкостная сенсорная панель)Частота обновления цифрового дисплея: 1 c
Частота обновления гистограммы: 100 мсДисплей Ручной режим Данные результатов измерений сохраняются вручную в одноадресных приращениях
Количество данных
Внутренняя память: макс. 1000 настроек
Карта SD: зависит от емкости карты SD (использование изделий Rion с полной гарантией)Автоматический режим Текущие значения (режим Lp) и обработанные значения (режим Leq) сохраняются непрерывно и автоматически через предустановленные интервалы
Цикл дискретизации Lp: 100 мс, 200 мс, 1 с, Leq 1 с
Цикл дискретизации Leq: 10 с, 1, 5, 10, 15, 30 мс, 1, 8, 24 ч
Время измерений: Макс. 1000 ч (в зависимости от емкости карты SD) (использование изделий Rion с полной гарантией)Возврат данных Позволяет просматривать сохраненные данные. Память установки Во внутренней памяти можно сохранить до 5 установок конфигураций, позднее возможен вызов конфигурации запуска через установки файла, предварительно сохраненные на карте SD. Регистрация формы волны
(Требуется NX-42WR, продается отдельно)Формат файла Несжатый файл WAVE с формой волны Частота дискретизации Можно выбрать: 48 кГц, 24 кГц или 12 кГц Длинна данных Можно выбрать: 24 или 16 бит Выходы Выходы пост. тока Выходные сигналы пост. тока с использованием характеристик спектрального взвешивания выбираются при обработке. Выходное напряжение 2,5 В, 25 мВ/дБ на гистограммном дисплее с полной шкалой Выход перем. тока Выходные сигналы перем. тока с использованием характеристик спектрального взвешивания выбираются при обработке или при A, C, Z-взвешивании Выходное напряжение 1 В (среднеквадратичные значения) на гистограммном дисплее с полной шкалой Выход блока сравнения Включается, когда значение выхода открытого коллектора превысит установленное значение. (макс. применимое напряжение 24 В, макс. ток 60 мА, допустимое рассеяние 300 мВт). USB Позволяет осуществить подключение к компьютеру через USB-выход и идентифицируется компьютером как съемный диск.Позволяет осуществлять управление USB-выходом через передачу команд. Передача данных Через RS-232 с использованием специального кабеля Выход непрерывных данных Тип данных Текущее значение: Lp
Обратное значение: Leq, Lmax, Lmin, LpeakИнтервал выходного сигнала 100 мс Распечатка Распечатка результатов измерений на специальном принтере DPU-414 Источник питания Четыре батареи IEC R6 (размер AA)(алкалиновые батареи или аккумуляторы) или внешнее электропитание. Срок эксплуатации батареии (23°C) Алкалиновая батарея LR6 (AA): 26ч
Никель-метал-гидридная вторичная батарея: 25 ч (максимум)Адаптер перем. тока NC-98C (тип NC-34 для предыдущих моделей использовать не рекомендуется) Внешнее напряжение От 5 до 7 В (номинальное напряжение: 6 В) Потребление электроэнергии Прибл. 90 мА (стандартная эксплуатация, номинальное напряжение) Условия окружающей среды Температура: от -10 до +50°C
Влажность: от 10 до 90% относительное влажности (RH) (без конденсата)Пылезащитность/водонепроницаемость Код IP: IP54 (за исключением микрофона) Меры предосторожности относительно водозащищенности.
Перед использованием убедитесь, что резиновая задняя крышка и отсек батарей плотно закрыты. Для сохранения водонепроницаемости настоятельно рекомендуется производить замену внутренней упаковки каждые 2 года (по факту).Размеры Прибл. 250 (В) x 76 (Ш) x 33 мм (Г) Вес Прибл. 400 г (с батареями) -
Комплект поставки NL-52EX
№ Наименование Количество 1. Шумомер, класса 1, NL-52 1 2. Микрофон UC-59 1 3. Микрофонный предусилитель NH-25 1 4. Ветрозащитный экран WS-10 1 5. Футляр для переноски NL-42-025 1 6. Ремешок VM-63-017 1 7. Руководство по эксплуатации NL-52 1 8. Карта SD , 512 Мб 1 9. Батарея, тип IEC R6 4 9. Дополнительная внутренняя программа расширения функций NX-42EX 1
