АСЗП-ВВ, АСЗП ВВ, АСЗПВВ

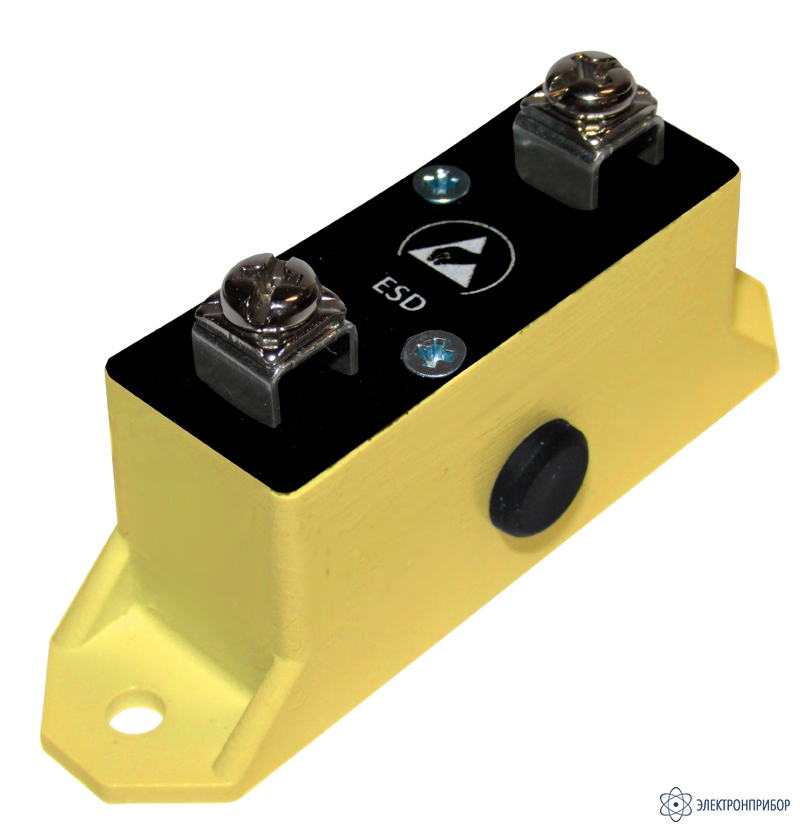

АСЗП-ВВ — антистатическая заземляющая панель с двумя винтовыми клеммами
Код товара: 53884-
Описание антистатических заземляющих панелей АСЗП:
Антистатическая заземляющая панель АСЗП предназначена для снятия электростатического заряда с тела человека, инструмента, различных деталей и приспособлений.
Выпускается в нескольких модификациях, различающихся видом размещаемых на лицевой панели контактных элементов (винтовая клемма, контактная кнопка, гнездо под разъем «банан»).
Контактные элементы предназначены для подключения антистатических браслетов, настольных и напольных ковриков, инструмента с помощью контактов типа «крокодил», штекера «банан», кнопок, кабельных наконечников.
Панель устанавливается непосредственно на рабочем месте (например, на поверхности стола монтажника РЭА или упаковщика электронных компонентов).Назначение антистатических заземляющих панелей АСЗП:
Антистатическая заземляющая панель АСЗП предназначена для снятия электростатического заряда с тела человека, инструмента. Выпускается в нескольких модификациях.
Модели антистатических заземляющих панелей АСЗП:
АСЗП-ВВ АСЗП-КК АСЗП-КВ АСЗП-ГВ АСЗП-ГК с двумя винтовыми клеммами с двумя контактными кнопками диаметром 10 мм с контактной кнопкой и винтовой клеммой с гнездом для штекера «банан» и винтовой клеммой с гнездом для штекера «банан» и контактной кнопкой Контактные элементы предназначены для подключения антистатических браслетов, настольных и наполь-ных ковриков, инструмента с помощью контактов типа «крокодил», «банан», кнопок, кабельных наконечников.
Панель устанавливается непосредственно на рабочем месте (например, на поверхности стола монтажника РЭА или упаковщика электронных компонентов).

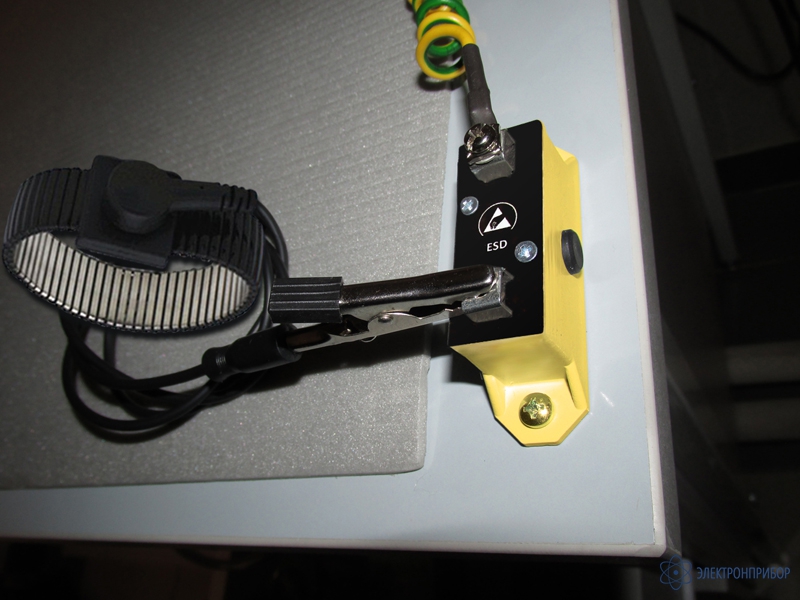

Монтаж АСЗП производится винтами или шурупами через проушины (см. рис. 2) к поверхности рабочего стола (рис.3) или другой части рабочего места.Заземляющий проводник вводится через технологические отверстия в нижней или боковой стенке корпуса и подключается к винтовой клемме, размещенной на обратной стороне печатной платы.
Тип панели следует выбирать в зависимости от типа контактов, которыми к ней будут подключаться антистатические браслеты и коврики, инструменты и т.п. Для подключения контакта «крокодил» используют винтовую клемму с вывернутым винтом.
Антистатическая заземляющая панель выпускается по ТУ 27.33.13-014-38164566-2019.
-
Комплект поставки АСЗП-ВВ
№ Наименование Количество 1 Антистатическая заземляющая панель с двумя винтовыми клеммами АСЗП-ВВ 1 -
Модификации АСЗП
-
АСЗП-ВВ, антистатическая заземляющая панель с двумя винтовыми клеммами
