ВИК-Базовый — комплект визуально-измерительного контроля

Код товара: 50099
  • Комплект визуально-измерительного контроля ВИК-Базовый Комплект визуально-измерительного контроля ВИК-Базовый Комплект визуально-измерительного контроля ВИК-Базовый Комплект визуально-измерительного контроля ВИК-Базовый
    Является модификацией ВИК

    Сертификаты

    Назначение комплекта визуально-измерительного контроля ВИК:

    Визуально-измерительный комплект ВИК предназначен:

    • для визуального контроля основного материала, сварных соединений, наплавок;
    • для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий, а также поверхностных дефектов;
    • для измерения конструкционных элементов, формы и размеров кромок, зазоров собранных под сварку соединений, а также размеров выполненных сварных швов;
    • при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов.

    Комплект удовлетворяет требованиям РД 03-606-03 «Инструкция по визуальному и измерительному контролю», введенным в действие приказом ГГТН РФ от 17.07.2003 г. №156, а также унифицированной методике ПНАЭ Г-7-016-89 «Визуальный и измерительный контроль». Входящие в комплект ВИК средства для визуального и измерительного контроля на момент поставки отвечают требованиям ТУ и ГОСТ.

    Особенности комплекта визуально-измерительного контроля ВИК:

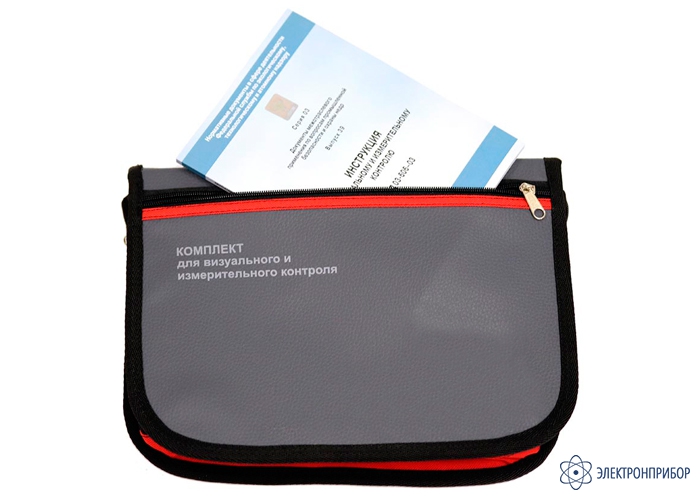

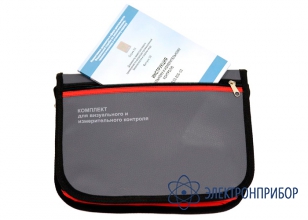

    • Удобная сумка-папка для хранения и переноски;
    • Инструкция по контролю;
    • Расширенная комплектация;
    • Высокое качество.

  • Комплект поставки ВИК-Базовый

    № Наименование Количество
    1 Линейка стальная 150 мм 1
    2 Штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89 1
    3 Угольник поверочный УП 160х100 кл.1 1
    4 Шаблон радиусный №1 1
    5 Шаблон радиусный №3 1
    6 Набор щупов №4 70 мм 1
    7 Универсальный шаблон сварщика УШС-3 1
    8 Лупа измерительная 10х 1
    9 Лупа просмотровая 2х 1
    10 Лупа просмотровая 7x 1
    11 Рулетка 1
    12 Фонарик 1
    13 Маркер по металлу 1
    14 Инструкция по визуальному контролю РД 03-606-03 1
    15 Сумка-папка 1
    16 Паспорт cо свидетельством о калибровке комплекта 1
