ВИК — комплект визуально-измерительного контроля

Код товара: 50094
  • Комплект визуально-измерительного контроля ВИК Комплект визуально-измерительного контроля ВИК Комплект визуально-измерительного контроля ВИК Комплект визуально-измерительного контроля ВИК
    5 вариантов исполнения

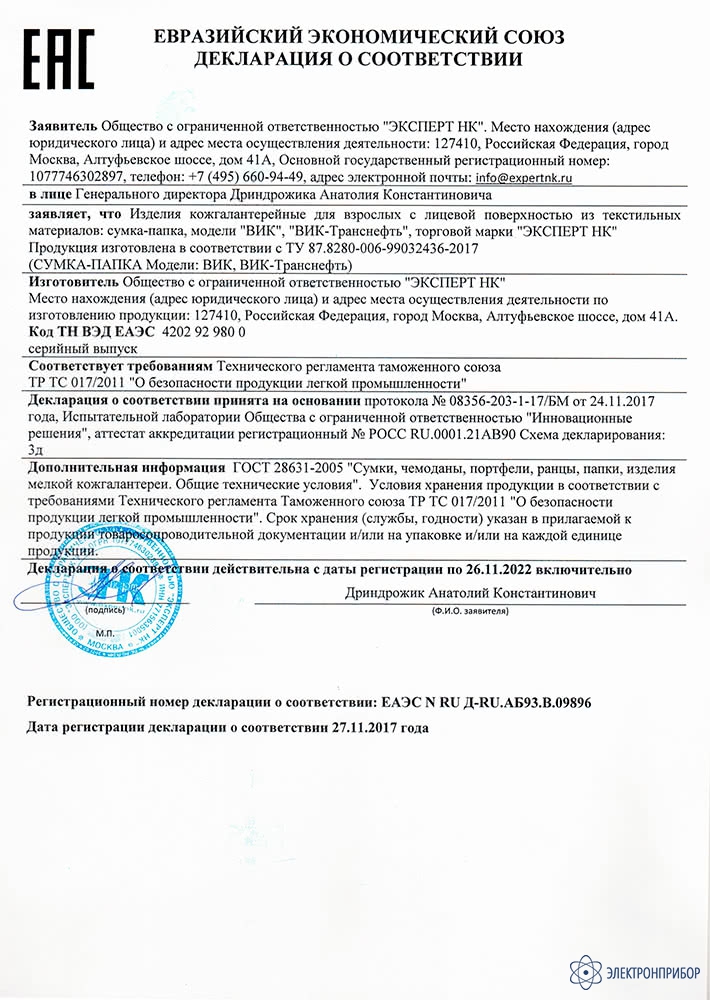

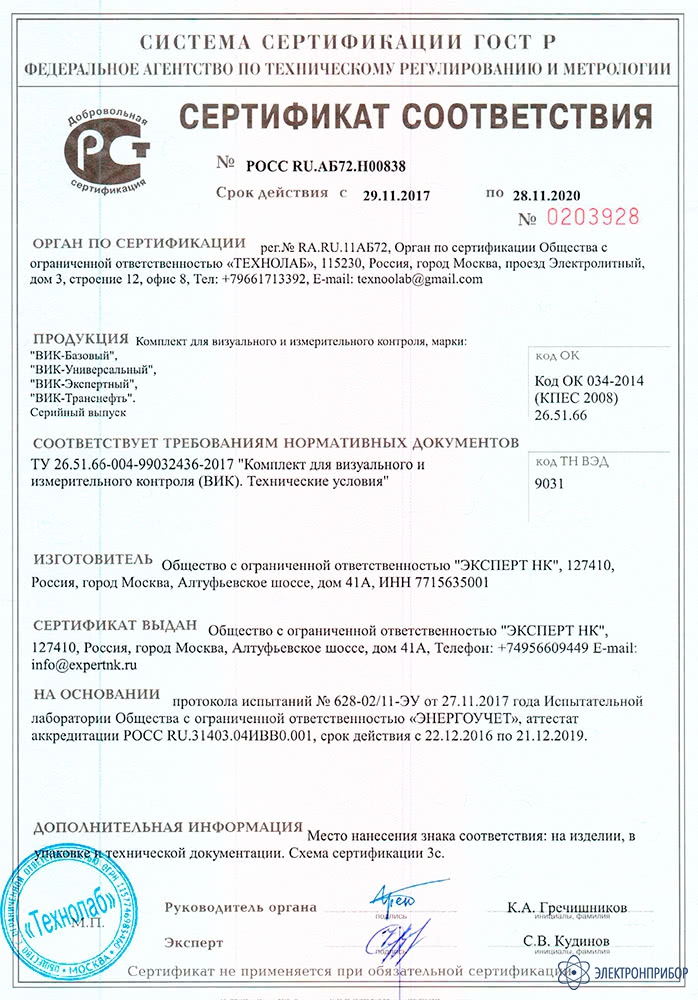

    Сертификаты

    Назначение комплекта визуально-измерительного контроля ВИК:

    Визуально-измерительный комплект ВИК предназначен:

    • для визуального контроля основного материала, сварных соединений, наплавок;
    • для измерения формы и размеров изделий и сварных соединений, угловых и линейных величин полуфабрикатов, деталей, сборочных единиц, сварных соединений, изделий, а также поверхностных дефектов;
    • для измерения конструкционных элементов, формы и размеров кромок, зазоров собранных под сварку соединений, а также размеров выполненных сварных швов;
    • при техническом диагностировании в процессе эксплуатации изделий в соответствии с требованиями чертежей, нормативно-технических документов.

    Комплект удовлетворяет требованиям РД 03-606-03 «Инструкция по визуальному и измерительному контролю», введенным в действие приказом ГГТН РФ от 17.07.2003 г. №156, а также унифицированной методике ПНАЭ Г-7-016-89 «Визуальный и измерительный контроль». Входящие в комплект ВИК средства для визуального и измерительного контроля на момент поставки отвечают требованиям ТУ и ГОСТ.

    Особенности комплекта визуально-измерительного контроля ВИК:

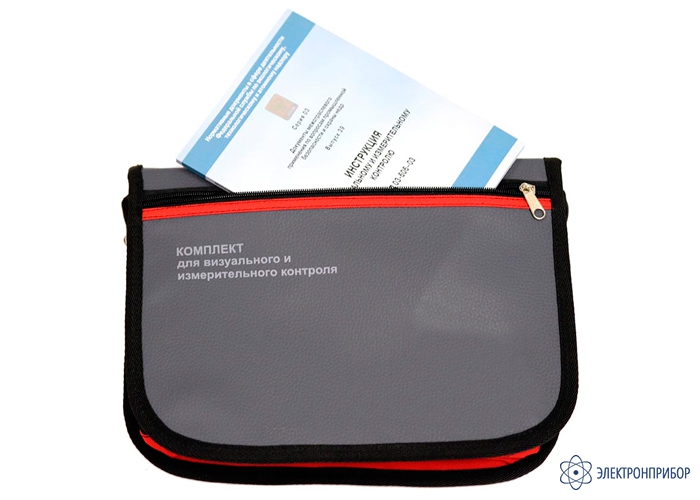

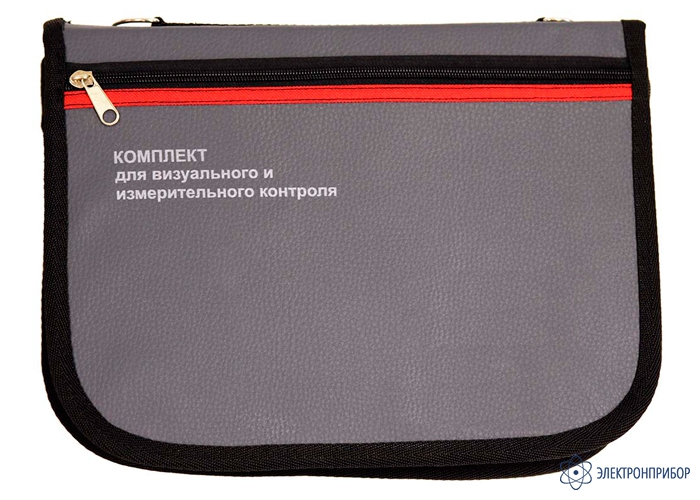

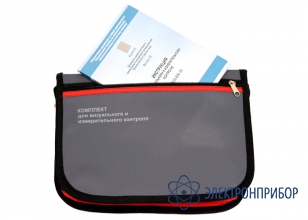

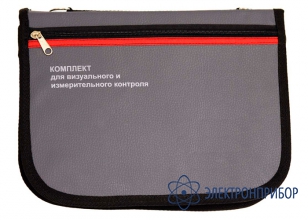

    • Удобная сумка-папка для хранения и переноски;
    • Инструкция по контролю;
    • Расширенная комплектация;
    • Высокое качество.

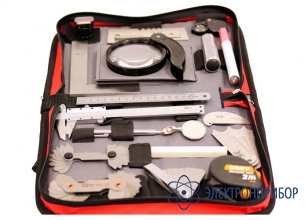

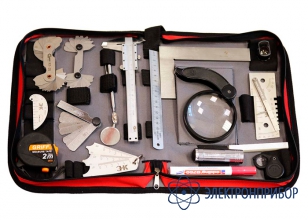

  • Комплект поставки ВИК

    № Наименование ВИК-Базовый ВИК-НАКС ВИК-Универсальный ВИК-Экспертный ВИК-Транснефть
    1 Люксметр ТКА-ЛЮКС - - - - 1
    2 Образцы шероховатости - - - - 1
    3 Линейка стальная 150 мм 1 1 1 1 1
    4 Штангенциркуль ШЦ I-125-0,1 ГОСТ 166-89 1 1 1 1 1
    5 Штангенрейсмас ШР-250 - - - - 1
    6 Угольник поверочный УП 160х100 кл.1 1 1 1 1 1
    7 Шаблон радиусный №1 1 - 1 1 1
    8 Шаблон радиусный №3 1 - 1 1 1
    9 Набор щупов №4 70 мм 1 - 1 1 1
    10 Универсальный шаблон сварщика УШС-3 1 1 1 1 1
    11 Универсальный шаблон сварщика УШС-2 - - 1 1 1
    12 Шаблон Красовского - - 1 1 1
    13 Лупа измерительная 10х 1 1 1 1 1
    14 Лупа просмотровая 2х 1 - 1 1 1
    15 Лупа просмотровая 7x 1 - 1 1 1
    16 Рулетка 1 1 1 1 1
    17 Фонарик 1 1 1 1 1
    18 Маркер по металлу 1 1 1 1 1
    19 Мел термостойкий - - - 1 1
    20 Зеркало с телескопической ручкой - - - 1 1
    21 Инструкция по визуальному контролю РД 03-606-03 1 1 1 1 1
    22 Сумка-папка 1 1 1 1 1
    23 Паспорт cо свидетельством о калибровке комплекта 1 1 1 1 1
