ВИК Транснефть — комплект для визуального и измерительного контроля

Код товара: 50161
  • Комплект для визуального и измерительного контроля ВИК Транснефть Комплект для визуального и измерительного контроля ВИК Транснефть
    Является модификацией ВИК

    Назначение комплекта для визуального и измерительного контроля ВИК Транснефть:

    Комплекты ВИК применяются для визуального и измерительного контроля основного металла и сварных соединений на стадиях входного контроля, подготовки к сварке и оценки их состояния в ходе эксплуатации. Постоянный контакт с заказчиками и изучение нормативной базы, позволили подготовить комплекты, наиболее подходящие для специалистов различных отраслей промышленности. Калибровка наборов ВИК осуществляется метрологической службой производителя.

    Помимо учета специфики контроля в различных отраслях, преимуществом наборов ВИК является собственное производство и постоянный контроль качества комплектующих. Выбор комплектующих для наборов, проводится по результатам испытаний собственной метрологической службы. Каждый измерительный инструмент, включенный в набор, соответствует требованиям нормативной документации и имеет метрологическое свидетельство. Все наборы кроме базового содержат флешку, содержащую образцы техкарт, актов и журналов ВИК, учебники по визуальному контролю и сварке, а так же нормативные акты по данной теме. Приобретенные ранее наборы могут быть откалиброваны повторно. Срок действия сертификата – 1 год.

    ВИК Транснефть комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы. По заявке набор может быть укомплектован дополнительными средствами контроля упомянутыми в РД 25.160.00-КТН-016-15.

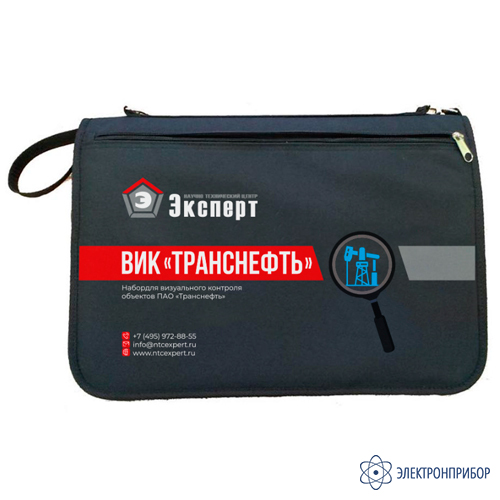

    Наборы ВИК поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2 кг, габариты 37х26х5 см.

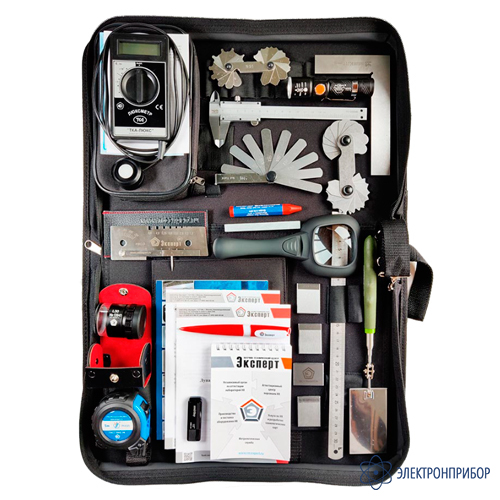

  • Комплект поставки ВИК Транснефть

    № Наименование Количество Фото
    1 Лупа измерительная ЛИ-3-10х с подсветкой (L30). Длина шкалы 20 мм (с поверкой)

    1
    2 Штангенциркуль ЩЦ-1-125-0.1

    1
    3 Универсальный шаблон сварщика УШС-3 (с поверкой)

    1
    4 Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм (с калибровкой)

    1
    5 Набор радиусов №1. Диапазон 1-6 мм (с калибровкой)

    1
    6 Набор радиусов №3. Диапазон 7-25 мм (с калибровкой)

    1
    7 Линейка измерительная 30 см (с поверкой)

    1
    8 Рулетка измерительная 5 м (с поверкой)

    1
    9 Угольник УП 160х100 к2 (с поверкой)

    1
    10 Образцы шероховатости ШП Rz 20, 40, 60, 80 (с калибровкой)

    1
    11 Люксметр ТКА-Люкс (с поверкой)

    1
    12 Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме

    1
    13 Лупа просмотровая ЛПП1-7х

    1
    14 Лупа просмотровая с подсветкой

    1
    15 Маркер по металлу

    1
    16 Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)

    1
    17 Фонарь светодиодный 800 люмен

    1
    18 Зеркало телескопическое "Эксперт"

    1
    19 Блокнот и авторучка

    1
    20 Паспорт

    1
    21 Сертификат о калибровке или свидетельство о поверке (зависит от набора)

    1
    22 РД 03-606-03 Инструкция по ВИК

    1
    23 Упаковочная сумка

    1
