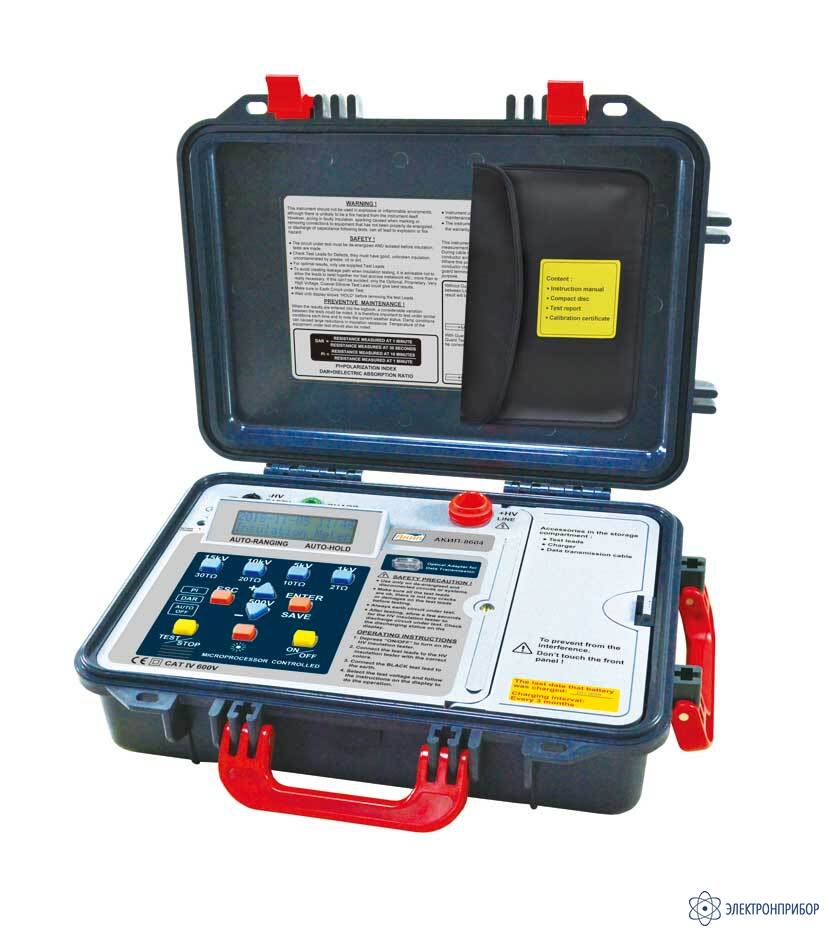

АКИП-8604 — цифровой измеритель сопротивления изоляции

Код товара: 50298
  • 75635-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75635-19 до 24.07.2029

    • Производитель

      АКИП

    Сертификаты

    Описание цифрового измерителя сопротивления изоляции АКИП-8604:

    АКИП-8604 - Высоковольтный измеритель сопротивления изоляции (испытательное напряжение до 15 кВ с шагом регулировки 500 В) предназначен для измерения сопротивления изоляции оболочек электрических кабелей, проводов и других объектов в диапазоне 0,001 ГОм…3 ТОм (погрешность ± 5%), а также в расширенном диапазоне значений сопротивления изоляции до 30 ТОм (погрешность ± 20%). Тестер изоляции обеспечивает автоматическое измерение коэф. абсорбции (DAR), коэф. поляризации (PI) при постоянном напряжении (тест по таймеру). Для теста изоляции используется динамический режим генерации выходного тока с технологией авторегулирования диапазона. Тераомметр АКИП-8604 питается от аккумуляторной перезаряжаемой батареи и может быть использован для портативного тестирования электрической изоляции материалов, диэлектриков (исследуемых устройств/ ИУ).

    Применен 2-х строчный ЖК-дисплей, на который выводится значение измеренного сопротивления изоляции. Экран имеет графический индикатор (bar-шкала), который отображает нарастание Uвых (подчеркивая уровень приложенного потенциала) во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
    Тестер оснащен системой сигнализации, которая при наличии в тестируемой цепи пост/ перем. напряжения свыше 30 В (AC/ DC) выдает звуковое предупреждение.


    В качестве измерительных принадлежностей в стандартный комплект поставки включены высококачественные соединительные силиконовые провода AL-30AG (зеленый GUARD – 1м), а также высоковольтные AL-30HB (черный – 1 м), AL-58 (красный – 2,6 м). В целях повышения электробезопасности ВВ пробники имеют наконечники с подпружиненным изолирующим экраном (при подключении в гнездо 4 мм или под зажим - свободно утапливается в корпусе).

    Особенности цифрового измерителя сопротивления изоляции АКИП-8604:

    • Выбор 30 номиналов Uисп и 5-ти фикс. значений (клавиши: 1/ 5/ 10/ 15 кВ);
    • Шаг перестройки выходного U исп ± 500 В;
    • Встроенный вольтметр (постоянное / переменное);
    • Рабочий ток 0,5 нА – 0,55 мА (ток короткого замыкания до 5 мА);
    • Графическая линейная шкала (нарастание / спад тестового напряжения), подсветка дисплея;
    • Автоматический разряд накопительного конденсатора;
    • Индикация времени продолжительности теста;
    • Автоматический выбор пределов измерения;
    • Автоматическое прерывание теста в случае пробоя изоляции;
    • ЖК индикатор с наклонным расположением (2 строки х 16 зн);
    • Функция удержания показаний на дисплее (Auto-Hold);
    • Оптоизолированный интерфейс (USB х RS-232);
    • Внутренняя память (200 ячеек);
    • Система энергосбережения, контроль состояния источников питания;
    • Автоматическое выключение питания;
    • Категория защиты: ЭУ до 600 В/ кат IV;
    • Гнездо положительного потенциала Uисп (+HV) выполнено с усиленной защитой;
    • Высокие эргономические показатели.

  • Технические характеристики цифрового измерителя сопротивления изоляции АКИП-8604:

    Параметр Значение
    Диапазон сопротивления изоляции 1 МОм-30 ТОм
    Испытательное напряжение 1000 В, 5000 В, 10000 В, 15000 В
    Максимальный тестовый ток 550 мкА
    Виды дополнительных измерений Постоянное напряжение, Переменное напряжение, DAR, PI
    Вид питания Аккумуляторная батарея, 14,8 В/ 5,2 А*ч
    Особенности Звуковой и текстовый индикатор, предупреждающий о наличии опасного напряжения в подключаемой цепи. Автоматический разряд накопительного конденсатора. Автоматическое отключение высокого напряжения в случае пробоя изоляции. Календарь, встроенный таймер (до 30 мин.). Встроенный контейнер для укладки ЗИП. Ударопрочный корпус.
    Интерфейс USB

  • Комплект поставки АКИП-8604

    № Наименование Количество
    1 Цифровой измеритель сопротивления изоляции АКИП-8604 1
    2 Пробник AL-58 1
    3 Измерительные провода (AL-30AG+AL30HB) 2
    4 Зажимы крокодил AL-23CA 2
    5 Кабель для соединения с ПК CA-232 1
    6 Кабель питания 1
    7 Инструкция по эксплуатации на CD и документация 1
