АКИП8608, АКИП 8608

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

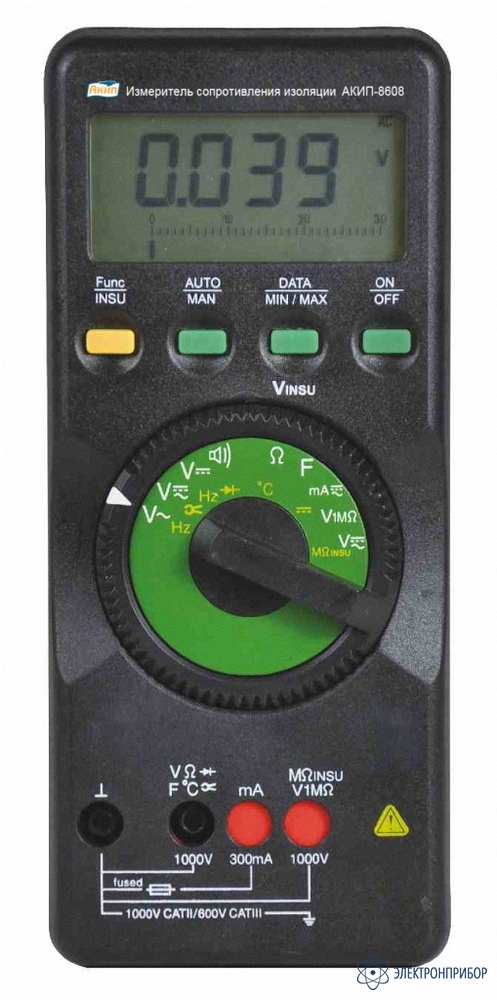

АКИП-8608 — измеритель сопротивления изоляции

Код товара: 72851
  • 2-3 дня
    91168-24

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91168-24 до 30.01.2029

    • Производитель

      АКИП

    Особенности измерителя сопротивления изоляции АКИП-8608:

    • измерение сопротивления изоляции до 3,1 ГОм, максимальное разрешение 1 кОм;
    • испытательное напряжение: 50 / 100 / 250 / 500 / 1000 В (постоянное, фиксированные значения);
    • измерение напряжения до 1000 В (постоянное / переменное), силы тока (мА), частоты, ёмкости, сопротивления, целостности цепи, проверка диодов и температуры;
    • разрешение: 0,01 мВ / 0,01 Ом / 0,1 мА / 0,1 Гц / 10 пФ / 1°;
    • измерение среднеквадратического значения сигналов произвольной формы (TRMS);
    • измерение тока до 300 А с помощью опциональных клещей;
    • ЖК-индикатор (3000);
    • графическая линейная шкала (30 сегментов);
    • установка нуля (в режиме измерения сопротивления);
    • защитная блокировка гнезд для подключения измерительных проводов;
    • автовыключение питания;
    • защита от пыли и брызг;
    • регистрация Min / Max значений;
    • батарейное питание, индикация состояния источников питания;
    • надёжность, безопасность (категория IV 600 В/категория III 1000 В).

  • Технические характеристики измерителя сопротивления изоляции АКИП-8608:

    Измерение сопротивления изоляции
    Измерительное напряжение, В Диапазон, МОм Разрешение, кОм Погрешность
    50 0,1 … 1,6 1 ± (5 % + 15 единиц счёта)
    1,4 … 16 10
    14 … 155 100
    100 0,1 … 3,1 1
    2,8 … 31 10
    28 … 310 100
    250 0,1 … 0,8 1 ± (3 % + 10 единиц счёта)
    0,7 … 8 10
    7 … 80 100
    70 … 800 1000
    500 0,1 … 1,6 1
    1,4 … 16 10
    14 … 160 100
    140 … 1600 1000
    1000 0,1 … 3,1 1
    2,8 … 31 10
    28 … 310 100
    280 … 3100 1000
    Постоянное напряжение
    Параметр Значение
    Пределы измерений 30, 300 мВ, 3, 30, 300, 1000 В
    Разрешение 10, 100 мВ, 1, 10, 100 мВ, 1 В
    Погрешность ± (0,5 % + 3 единицы счёта) на пределах 30, 300 мВ
    ± (0,25 % + 1 единица счёта) на пределах 3, 30, 300 В
    ± (0,35 % + 1 единица счёта) на пределе 1000 В
    Переменное напряжение
    Пределы измерений 3, 30, 300, 1000 В
    Разрешение 1, 10, 100 мВ, 1 В
    Полоса частот 15 … 1000 Гц
    Погрешность Смотрите таблицу ниже
    Постоянный ток
    Пределы измерений 300 мкА, 3, 30, 300 мА
    Разрешение 100 нА, 1, 10, 100 мкА
    Погрешность ± (2 % + 2 единицы счёта) на пределе 3 мкА
    ± (2 % + 2 единицы счёта) на пределах 300 мкА, 30, 300 мА
    Переменный ток
    Пределы измерений 3, 300 мА
    Разрешение 1, 100 мкА
    Погрешность ± (1,5 % + 4 единицы счёта)
    Переменный ток с опциональными клещами
    Пределы измерений 30, 300 А
    Разрешение 10, 100 мА
    Погрешность ± (0,5 % + 5 единиц счёта)
    Сопротивление
    Пределы измерений 30, 300 мОм, 3, 30, 300 кОм, 3, 30 МОм
    Разрешение 10, 100 мОм, 1, 10, 100 Ом, 1, 10 кОм
    Погрешность ± (0,5 % + 3 единицы счёта) на пределах 30, 300 Ом
    ± (0,4 % + 1 единица счёта) на пределах 3, 30, 300 кОм
    ± (0,6 % + 1 единица счёта) на пределе 3 Мом
    ± (2 % + 1 единица счёта) на пределе 30 МОм
    Целостность цепи
    Предел измерений 1000 Ом
    Разрешение 1 Ом
    Испытание P-N
    Максимальный ток теста 1,5 мА
    Напряжение теста 2 В
    Защита входа 1000 В
    Частота
    Пределы измерений 0,3, 3, 30, 100 кГц
    Разрешение 0,1, 1, 10, 100 Гц
    Погрешность ± (0,5 % + 1 единица счёта)
    Емкость
    Пределы измерений 30, 300 нФ, 3, 30 мкФ
    Разрешение 10, 100 пФ, 1, 10 нФ
    Погрешность ± (1 % + 3 единиц счёта) на пределах 30, 300 нФ, 3 мкФ
    ± (3 % + 3 единиц счёта) на пределе 30 мкФ
    Температура
    Пределы измерений - 200 … 850 ºС
    Разрешение 0,1 ºС
    Погрешность ± (1,0 % + 5 единиц счёта)
    Общие данные
    Измерение среднеквадратического значения Сигнал произвольной формы
    Максимальное индицируемое число 3000
    Источник питания 1,5 В × 6 (тип ААА)
    Срок службы батареи 80 ч
    Условия эксплуатации Температура: 0 °C … 50 °C, относительная влажность, не более 80 %
    Габаритные размеры 85 × 196 × 43 мм
    Масса 650 г

    Погрешности при измерении переменного напряжения:

    Предел измерений Пределы допустимой основной погрешности
    15 … 29,9 Гц 30 … 44,9 Гц 45 … 64,9 Гц 65 … 399,9 Гц 400 … 1000 Гц
    3 … 1000 В ± (1,0 % + 5 единиц счёта) ± (0,5 % + 5 единиц счёта) ± (1,0 % + 3 единицы счёта) ± (2,0 % + 3 единицы счёта) -
    3 … 300 В - - - - ± (3,0 % + 3 единицы счёта)
    1000 В - - - - ± (3,0 % + 7 единиц счёта)

  • Комплект поставки АКИП-8608

    № Наименование Количество
    1 Измеритель сопротивления изоляции АКИП-8608 1
    2 Запасные предохранители (комплект) 1
    3 Набор кабелей (комплект) 1
    4 Ремень для переноски 1
    5 Защитный кейс 1
