Е6-41 — мегаомметр

Код товара: 74930
  • 90474-23
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90474-23 до 13.11.2028

    Описание мегаомметра Е6-41:

    Мегаомметр Е6-41 предназначен для измерений сопротивления изоляции, напряжения постоянного и переменного тока.

    Мегаомметры Е6-40, Е6-41, Е6-42 отличаются видом цифрового индикатора, исполнением корпуса, габаритными размерами и массой. Модификации Е6-41 и Е6-42 в отличие от Е6-40 позволяют устанавливать испытательное напряжение с шагом 10 В и измерять напряжение постоянного тока. У мегаомметра Е6-41 цифровой индикатор выполнен в виде светодиодной матрицы 24х8.

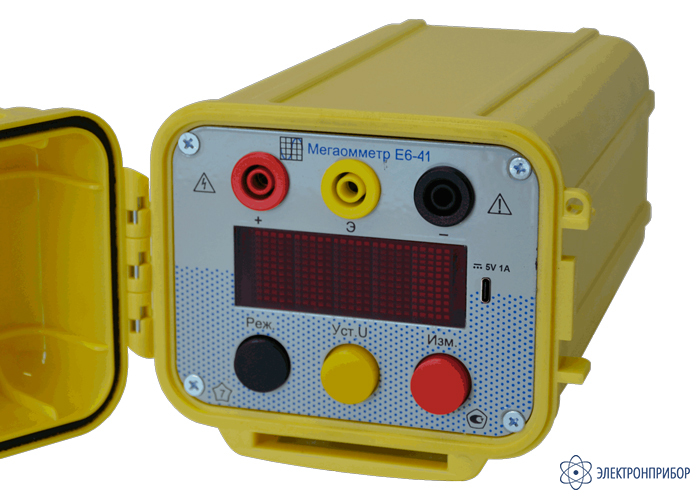

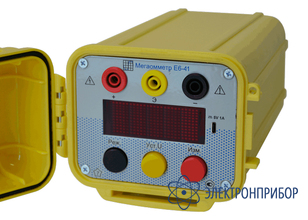

    Конструктивно мегаомметр выполнен в герметичном пластмассовом корпусе. На лицевой панели мегаомметра расположены: гнёзда для подключения измерительных кабелей, индикатор, разъём для подключения зарядного устройства и кнопки управления. Мегаомметр работает от встроенной необслуживаемой батареи питания.

  • Технические характеристики мегаомметра Е6-41:

    Модификация Номинальное испытательное напряжение, В Поддиапазон измерений сопротивления изоляции Пределы допускаемой основной относительной погрешности измерений, %
    Сопротивление изоляции
    Е6-40 100, 250, 500, 1000, 2500 от 1,000 до 99,99 кОм ±[2,5+0,8∙((RК/RХ)–1)]
    от 100,0 кОм до 999,9 МОм ±2,5
    250, 500, 1000, 2500 от 1,000 до 10,00 ГОм включительно ±4
    100 от 1,000 до 40,00 ГОм ±10
    250 свыше 10,00 до 100,0 ГОм
    500 свыше 10,00 до 200,0 ГОм
    1000 свыше 10,00 до 400,0 ГОм
    2500 свыше 10,00 до 1000 ГОм
    Е6-41 и Е6-42 от 50 до 2500 1) от 1,000 до 99,99 кОм ±[2,5+0,8∙((RК/RХ)–1)]
    от 100,0 кОм до 999,9 МОм ±2,5
    от 250 до 2500 1) от 1,000 до 10,00 ГОм включительно ±4
    от 50 до 100 1) от 1,000 до 40,00 ГОм ±6
    от 110 до 250 1) свыше 10,00 до 100,0 ГОм
    от 260 до 500 1) свыше 10,00 до 200,0 ГОм
    от 510 до 1000 1) свыше 10,00 до 400,0 ГОм
    от 1010 до 2500 1) свыше 10,00 до 1000 ГОм
    Примечания:
    RK – конечное значение поддиапазона измерений сопротивления изоляции;
    RX – измеренное значение сопротивления изоляции, кОм;
    1) – с шагом 10 В
    Напряжение постоянного тока (только для Е6-41 и Е6-42)
    Диапазон измерений, В Пределы допускаемой основной относительной погрешности измерений, %
    от 40 до 1000 ±10
    Напряжение переменного тока
    Диапазон измерений, В Частота, Гц Пределы допускаемой основной относительной погрешности измерений, %
    от 40 до 1000 50 ±10
    Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне измерений составляют ±1 %.
    Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением относительной влажности воздуха от нормальной в рабочем диапазоне измерений составляют ±1,5 %.
    Основные технические характеристики
    Параметр Значение
    Е6-40 Е6-41 Е6-42
    Параметры электрического питания:
    - напряжение постоянного тока, В
    6,4
    Вид цифрового индикатора Буквенно-цифровой 5 символов Светодиодная матрица 24×8 Светодиодная матрица 32×8
    Исполнение корпуса Вертикальное Вертикальное Горизонтальное
    Габаритные размеры (длина×ширина×высота), мм, не более 195×120×95 195×120×95 205×115×115
    Масса, кг, не более 1,1 1,1 1,5
    Нормальные условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм рт. ст.)
    от +15 до +25
    от 30 до 80
    от 86,0 до 106,7 (от 645 до 800)
    Рабочие условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм рт. ст.)    		 от -30 до +50
    90 при +30 °С
    от 86,0 до 106,7 (от 645 до 800)
    Средний срок службы, лет 10
    Средняя наработка на отказ, ч 10 000

  • Комплект поставки Е6-41

    № Наименование Количество
    1 Мегаомметр Е6-41 в выбранном исполнении 1
    2 Кабель измерительный чёрный 1
    3 Кабель измерительный красный 1
    4 Щуп измерительный чёрный 1
    5 Щуп измерительный красный 1
    6 Зажим типа крокодил чёрный 1
    7 Зажим типа крокодил красный 1
    8 Сетевое зарядное устройство 1
    9 Наплечный ремень 1
    10 Упаковка транспортная 1
    11 Руководство по эксплуатации 1

    Дополнительная комплектация Е6-41:

    (поставляется по требованию Заказчика за дополнительную плату)

    № Наименование Количество
    1 Кабель измерительный экранированный 1
    2 Кабель соединительный желтый с зажимом типа «крокодил» 1
