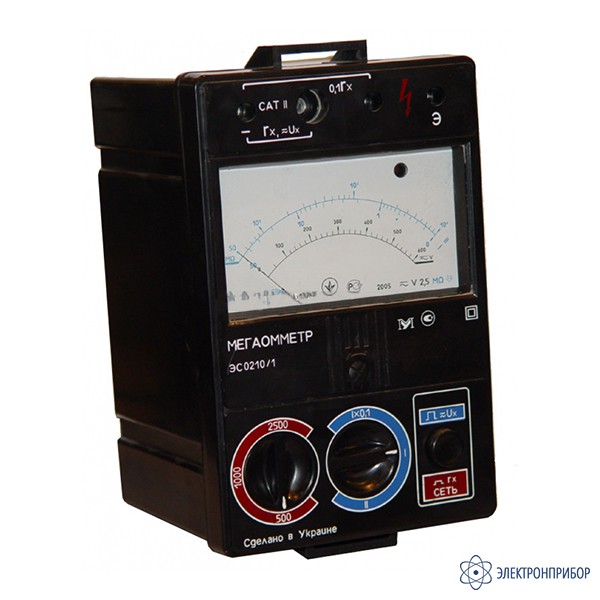

ЭС0210/3 — мегаомметр

Код товара: 39707
  • 66449-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66449-17 до 19.01.2027

    • Производитель

      Мегомметр, Украина

    Описание мегаомметра ЭС0210/3:

    Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.

    Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.

    В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегаомметрах ЭС0210/2, ЭС0210/2Г — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.

  • Технические характеристики мегаомметра ЭС0210/3:

    Параметр Значение
    Диапазон измерений, МОм 0-50, 50-10000, 500-100000
    Выходное напряжение на зажимах, В 500 ± 50, 1000 ± 100, 2500 ± 250
    Класс точности 2,5
    Питание от сети переменного тока напряжением 220В
    Оперативный ток при закороченных зажимах находится в пределах (0,6± 0,2) mA
    Время установления показаний не более 15 с
    Время заряда емкости объекта, величиной не более 0,5 mF не превышает 15 с
    Время разряда емкости аналогичного объекта до безопасного напряжения не более 42 V
    Режим работы прерывистый
    Масса без комплекта шнуров не более 1,9 кг
    Масса с комплектом шнуров и футляром не более 2,8 кг
    Норма средней наработки на отказ 12500 часов
    Средний срок службы 10 лет

  • Комплект поставки ЭС0210/3

    № Наименование Количество
    1 Мегаометр ЭС0210/3 1
    2 Шнур 2
    3 Сумка 1
    4 Встроенный вольтметр 1
