KEW-3128, KEW3128

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

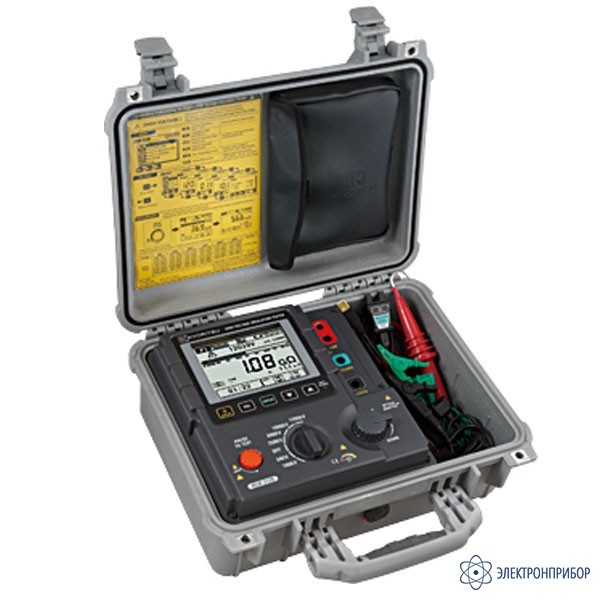

KEW 3128 — измеритель сопротивления изоляции

Код товара: 27115
  • 81435-21

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      81435-21 до 09.04.2026

    • Производитель

      Kyoritsu (KEW), Япония

    • Артикул

      3128

    Описание измерителя сопротивления изоляции KEW 3128:

    Измеритель сопротивления изоляции KEW 3128 – это цифровой высоковольтный измеритель сопротивления изоляции с 6 диапазонами измерения: 500В, 1000В, 2500В, 5000В, 10000В и 12000В, который может измерять до 35 ТОм. В каждом диапазоне доступна точная настройка напряжения. Результаты измерений можно сохранять во внутренней памяти; их можно перенести в ПК посредством USB и Bluetooth. Результаты измерений можно перенести в ПК в режиме реального времени.

    Особенности измерителя сопротивления изоляции KEW 3128:

    • Разработан в соответствии со стандартами безопасности. МЭК 61010-1 КАТ.IV 600В;
    • Измерения сопротивления изоляции. Испытательное напряжение 12 кВ (максимально), Сопротивление 35ТОм (максимально), Ток КЗ 5мА (максимально);
    • Диагностика изоляции. Значения индекса поляризации (Pl), Коэффициента диэлектрической адсорбции (DAR) и Диэлектрической разрядки (DD) отображаются автоматически; можно измерить ступенчатое напряжение (SV), ток утечки и емкость;
    • Сохранение измеренных данных. Во внутренней памяти можно сохранять до 32 файлов (максимум);
    • Двойной источник питания. Для KEW 3128 используется аккумулятор (12В, 5Ач). В случае перебоев с питанием (при работе от источника питания переменного тока) прибор начинает работать от батареи автоматически;
    • Большой индикатор. 5,7 дюймов (320х240 точек);
    • Графический индикатор. На индикаторе отображаются изменения значений сопротивления и тока утечки, которые происходят в процессе измерения;
    • Предупреждение о цепи под напряжением.  Символ, предупреждающий о цепи под напряжением и соответствующий звуковой сигнал;
    • Функция подсветки. Функция подсветки облегчает работу в плохо освещенных помещениях и работы, проводимые в темное время суток;
    • Функция автоматического отключения. Прибор отключается примерно через 10 минут после последней операции с переключателем диапазонов. Это позволяет продлить срок службы батарей;
    • Функция "Фильтр". KEW 3128 оснащен 3 видами функции фильтра, что позволяет смягчить колебания в показаниях.

  • Технические характеристики измерителя сопротивления изоляции KEW 3128:

    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
    Выходное напряжение Диапазон измерений Пределы допускаемой абсолютной погрешности Ток короткого замыкания Номинальный измерительный ток
    500 В От 0 до 50 ГОм ± (0,05R изм. + 3 е.м.р.) 5,0мА макс 1мА и более, 1,2мА и менее при нагрузке 0,5МОм Должно составлять 500В и более
    От 50 до 500 ГОм ± 0,2R изм.
    1000 В От 0 до 100 ГОм ± (0,05R изм. + 3 е.м.р.) 1мА и более, 1,2мА и менее при нагрузке 1МОм
    От 100 ГОм до 1 ТОм ± 0,2R изм.
    2500 В От 0 до 250 ГОм ± (0,05R изм. + 3 е.м.р.) 1мА и более, 1,2мА и менее при нагрузке 2,5МОм
    От 250 ГОм до 2,5 ТОм ± 0,2R изм.
    5000 В От 0 до 500 ГОм ± (0,05R изм. + 3 е.м.р.) 1мА и более, 1,2мА и менее при нагрузке 5МОм
    От 500 ГОм до 5 ТОм ± 0,2R изм.
    10 000 В От 0 до 1 ТОм ± (0,05R изм. + 3 е.м.р.) 0,15мА и более, 0,25мА и менее при нагрузке 10МОм
    От 1 до 10 ТОм ± 0,2R изм.
    От 10 до 35 ТОм Погрешность не нормирована
    12 000 В От 0 до 1 ТОм ± (0,05R изм. + 3 е.м.р.) 0,15мА и более, 0,25мА и менее при нагрузке 10МОм
    От 1 до 10 ТОм ± 0,2R изм.
    От 10 до 35 ТОм Погрешность не нормирована
    Примечание:
    R изм. – измеренное значение сопротивления изоляции;
    е.м.р. – единица младшего разряда
    ИЗМЕРЕНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
    Положение переключателя Номинальное значение Диапазон регулировки Пределы допускаемой абсолютной погрешности
    500 В От 500 до 600 В От 50 до 600 В с шагом 5 В ± (0,1U изм . + 20 В )
    1000 В От 1000 до 1100 В От 610 до 1200 В с шагом 10 В
    2500 В От 2500 до 2750 В От 1225 до 3000 В с шагом 25 В
    5000 В От 5000 до 5500 В От 3050 до 6000 В с шагом 50 В
    10 000 В От 9500 до 10500 В От 6100 до 10000 В с шагом 100 В
    12 000 В От 11400 до 12600 В От 10100 до 12000 В с шагом 100 В
    Примечание:
    U изм. – измеренное значение выходного напряжения постоянного тока
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
    Диапазон измерений Частота Пределы допускаемой абсолютной погрешности
    от 30 до 600 В Постоянный ток ± (0,02U изм. + 3 е.м.р.)
    От 45 до 65 Гц
    Примечание:
    U изм. – измеренное значение напряжения;
    е.м.р. – единица младшего разряда
    ИЗМЕРЕНИЕ ЧАСТОТЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
    Диапазон измерений Пределы допускаемой абсолютной погрешности
    От 45 до 65 Гц ± 0,2 Гц
    ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ
    Выходное напряжение Диапазон измерений Пределы допускаемой абсолютной погрешности
    От 500 до 5000 В От 5 нФ до 50 мкФ ± (0,05 Сизм. + 5 е.м.р.)
    От 10000 до 12000 В От 5 нФ до 1 мкФ
    Примечание:
    Сизм. – измеренное значение электрической емкости ;
    е.м.р. – единица младшего разряда
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Парамер Значение
    Электрическое сопротивление изоляции между изолированными цепями и корпусом при напряжении 1000 В, не менее 1000 МОм
    Система работы Двойное интегрирование
    Экран ЖК, 320х240 точек, 5,7 дюймов, монохромный
    Предупреждение о низком уровне заряда батарей Символ батареи на ЖКИ (4 уровня)
    Время отклика Около 30 сек в диапазоне ±5% от погрешности около 60 сек в диапазоне 20% от погрешности (время отклика снижается по мере уменьшения выходного напряжения)
    Автоматическое отключение Функция автоматического отключения срабатывает, если прибор не используется в течение 10 минут
    Питание От встроенной аккумуляторной батареи (12 В, 5 А∙ч) или от сети питания переменного тока (100 – 240 В, 50/60 Гц)
    Нормальные условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха
    (23 ± 5) °С
    до 85 %
    Рабочие условия применения при питании от сети переменного тока:
    - температура окружающего воздуха
    - относительная влажность воздуха
    (23 ± 5) °С
    до 85 %
    Рабочие условия применения при питании от встроенной аккумуляторной батареи:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от 0 до +40 °С
    до 85 %
    Применяемые стандарты безопасности МЭК61010-1 КАТ.IV Степень загрязнения 2
    МЭК61010-031 Для переносных установок с измерительными щупами
    МЭК61326 Стандарт ЭМС для измерений электрического оборудования, контроля и лабораторного использования
    МЭК60529 IP64 (с закрытой задней крышкой)
    CISPR 22, 24
    Габаритные размеры (длина×ширина×высота), не более 410 × 330 × 180 мм
    Масса, не более 9 кг

  • Комплект поставки KEW 3128

    № Наименование Количество
    1 Измеритель сопротивления изоляции KEW 3128 1
    2 Измерительный кабель 1
    3 Измерительный кабель с зажимом « крокодил » 1
    4 Кабель заземления 1
    5 Кабель защитный 1
    6 USB- адаптер с ПО «KEW Windows» 1
    7 Удлинитель щупа 1
    8 Кабель питания 1
    9 Руководство по эксплуатации 1
    10 Методика поверки 1
