MI 2077 — измеритель сопротивления изоляции

Код товара: 22512
  • 34090-13

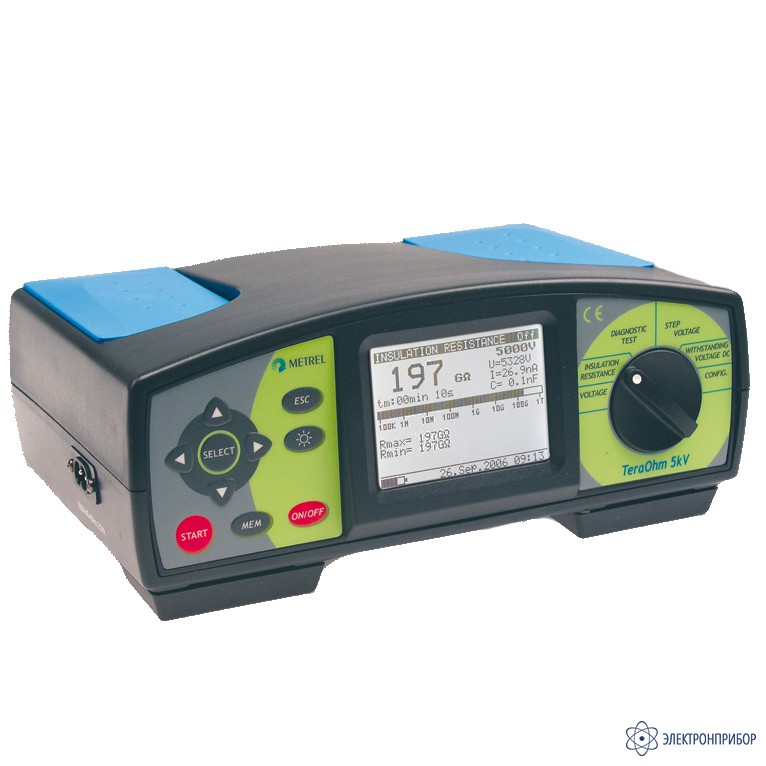

    Измеритель сопротивления изоляции MI 2077 Измеритель сопротивления изоляции MI 2077

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      34090-13 до 28.02.2018

    • Производитель

      Metrel, Словения

    Назначение измерителя сопротивления изоляции MI 2077:

    Metrel MI 2077 TeraOhm 5 kV – высоковольтный цифровой измерительный прибор с максимальным выходным напряжением до 5000 В постоянного тока. Прибор предназначен для проведения высоковольтных испытаний электрооборудования, трансформаторов, кабелей, высоковольтных генераторов, устройств защиты от перенапряжений и т.д. TeraOhm 5 kV оснащен встроенной памятью и имеет возможность связи с ПК для обработки полученных результатов. С помощью TeraOhm 5 kV можно выполнить полную диагностику состояния изоляции.

    Функции измерителя сопротивления изоляции MI 2077:

    • Измерение сопротивления изоляции напряжением до 5 кВ;
    • Проверка изоляции ступенчато изменяющимся напряжением;
    • Измерение выдерживаемого напряжения / тока пробоя;
    • Расчет индекса поляризации PI;
    • Расчет коэффициента диэлектрического поглощения DAR;
    • Расчет коэффициента диэлектрического разряда DD;
    • Измерение напряжения и частоты переменного и постоянного тока до 600 В;
    • Измерение емкости.

    Отличительные особенности измерителя сопротивления изоляции MI 2077:

    • Возможность задания измерительного напряжения в диапазоне от 250 В до 5 кВ с шагом 50 В;
    • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
    • Диапазон измерения сопротивления изоляции – до 5 ТОм;
    • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    • Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
    • Высокая устойчивость к электромагнитным помехам;
    • Наличие защитного терминала GUARD для устранения токов утечки;
    • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
    • Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
    • Подключение к ПК посредством USB и RS-232;
    • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
    • Питание от алкалиновых или аккумуляторных батарей; встроенное зарядное устройство;
    • Размеры 265 x 110 x 185 мм;
    • Масса (без аксессуаров) 2,1 кг;

  • Технические характеристики измерителя сопротивления изоляции MI 2077:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции 0 … 999 кОм
    1,00 … 9,99 МОм
    10,0 … 99,9 МОм
    100 … 999 МОм
    1,00 … 9,99 ГОм
    10,0 … 99,9 ГОм
    100 … 999 ГОм
    1,00 … 5,00 ТОм    		 1 кОм
    10 кОм
    100 кОм
    1 МОм
    10 МОм
    100 МОм
    1 ГОм
    10 ГОм    		 ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    ±(5 % от измер. + 3 емр)
    Измерительные напряжения 0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
    Ток утечки 0,00 … 9,99 нА
    10,0 … 99,9 нА
    100 … 999 нА
    1,00 … 9,99 мкА
    10,0 … 99,9 мкА
    100 … 999 мкА
    1,00 … 1,54 мА    		 0,01 нА
    0,1 нА
    1 нА
    10 нА
    100 нА
    1 мкА
    10 мкА    		 ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    ±(5 % от измер. + 0,05 нА)
    Отключающий ток утечки 0,000 … 0,009 мA
    0,01 … 1,54 мА    		 1 мкA
    10 мкА    		 ±(3 % от измер. + 3 емр)
    ±3 % от измер.
    DAR - коэффициент диэлектрического поглощения 0,01 … 9,99
    10,0 … 100,0    		 0,01
    0,1    		 ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    PI - индекс поляризации 0,01 … 9,99
    10,0 … 100,0    		 0,01
    0,1    		 ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    DD - коэффициент диэлектрического разряда 0,01 … 9,99
    10,0 … 100,0    		 0,01
    0,1    		 ±(5 % от измер. + 2 емр)
    ±5 % от измер.
    Измерительное напряжение 0 ... 5000 В 1 В ±(3 % от измер. + 3 В)
    Напряжение постоянного/переменного тока 0 … 600 В 1 В ±(3% от измер. + 3 В)
    Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
    Емкость 0,0…99,9 нФ
    100 … 999 нФ
    1,00 … 50,00 мкФ    		 0,1 нФ
    1 нФ
    10 нФ    		 ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    Питание 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
    Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
    Категория перенапряжения 600 В CAT III
    Класс защиты Двойная изоляция
    Подключение к ПК RS-232 и USB

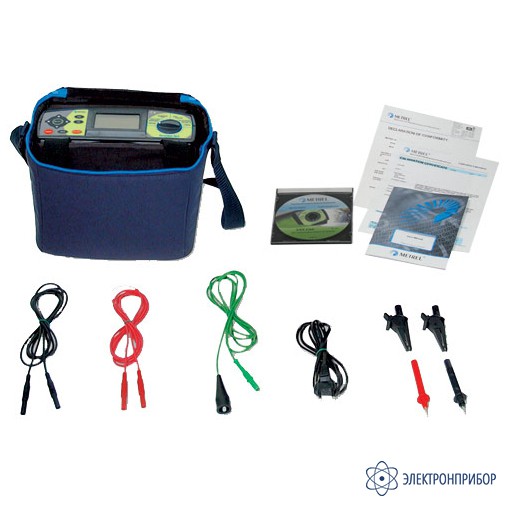

  • Комплект поставки MI 2077

    № Наименование Количество
    1. Измеритель сопротивления изоляции MI 2077 1
    2. Измерительный кабель, красный, 2 м 1
    3. Измерительный кабель, черный, 2 м 1
    4. Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м 1
    5. Измерительный наконечник, красный 1
    6. Измерительный наконечник, черный 1
    7. Зажим типа «крокодил», черный 2
    8. Сетевой кабель 1
    9. Мягкая сумка 1
    10. Руководство по эксплуатации 1
    11. Свидетельство о калибровке 1
