MIC3, МИК-3, МИК3, MIK-3, MIK3

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

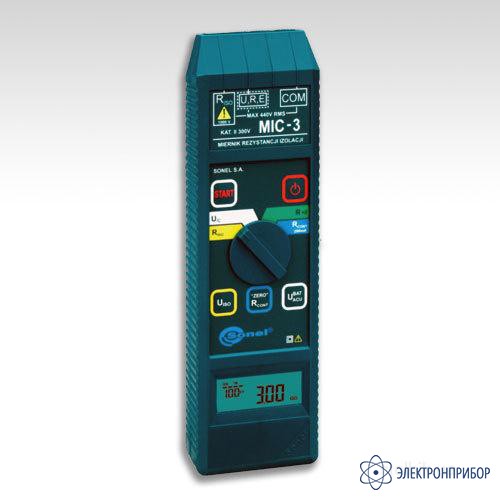

MIC-3 — измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов

Код товара: 20172
  • 26114-03

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      26114-03

    • Производитель

      Sonel, Россия

    Назначение и область применения:

    Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

    Основные характеристики прибора MIC-3:

    • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
    • измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
    • контроль целостности электрических цепей;
    • низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
    • саморазряд ёмкости измеренного объекта после окончания измерения;
    • автоматический выбор измерительных диапазонов;
    • измерение напряжения переменного и постоянного тока;
    • акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.

  • Основные технические характеристики измерителя MIC-3:

    Измерение сопротивления изоляции

    Измерительное напряжение: 250 В, 500 В и 1000 В
    Точность установки напряжения (Robc [Ом] ≥ 1000*UN [B]) - 0 + 10% от заданного значения
    Температурная стабильность напряжения - меньше чем 0,1% /°C

    Для UN=250 В: 250 кОм ... 1000 МОм
    Диапазон измерения согласно IEC 61557-2

    Диапазон отображения для UN=250 В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
    2,00 ... 19,99 МОм 0,01 МОм
    20,0 ... 199,9 МОм 0,1 МОм
    200 ... 1000 МОм 1 МОм

    Для UN=500 В: 500 кОм ... 1999 МОм
    Диапазон измерения согласно IEC 61557-2

    Диапазон отображения для UN=500 В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
    2,00 ... 19,99 МОм 0,01 МОм
    20,0 ... 199,9 МОм 0,1 МОм
    200 ... 1999 МОм 1 МОм

    Для UN=1000 В: 1000 кОм ... 3,0 ГОм
    Диапазон измерения согласно IEC 61557-2

    Диапазон отображения для UN=1000 В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
    2,00 ... 19,99 МОм 0,01 МОм
    20,0 ... 199,9 МОм 0,1 МОм
    200 ... 1999 МОм 1 МОм
    2,00 ... 3,00 ГОм 0,01 ГОм ± (4% и. в. + 6 ед. мл. разряда)

    Низковольтное измерение активного сопротивления

    Диапазон Разрешение Основная погрешность
    0,0 ... 199,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда)
    200 ... 399 Ом 1 Ом

    • Звуковой сигнал для активного сопротивления ниже - 10 Ом
    • Максимальное напряжение на открытых зажимах - 5 В
    • Максимальный ток при замкнутых зажимах - 10 мА

    Измерение активного сопротивления защитных и уравнительных соединений
    Диапазон измерения согласно IEC 61557-4: 0,11 ... 399 Ом

    Диапазон отображения Разрешение Основная погрешность
    0,00 ... 19,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
    20,0 ... 199,9 Ом 0,1 Ом
    200 ... 399 Ом 1 Ом

    • Максимальное напряжение на открытых зажимах - 5,0 В
    • Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200 мА

    Измерение напряжения (между зажимами "COM" и "U, R, E")

    Напряжение постоянного тока

    Диапазон Разрешение Основная погрешность
    0 ... 600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)

    Напряжение переменного тока 45...65 Гц

    (синусоидальная форма с наличием гармоник < 2%)

    Диапазон Разрешение Основная погрешность
    0 ... 600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)

    Дополнительные технические характеристики измерителя MIC-3:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 x 67 x 35 мм
    Масса 0,3 кг
    Дисплей жидкокристаллический, 4 цифры высотой 14 мм
    Номинальное напряжение сети 230 В
    Питание измерителя 2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Время до самовыключения 2 минуты
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Частота измерений для измерительной функции RISO около 3 измерений в секунду
    Количество измерений RISO мин. 300
    Количество измерений RCONT мин. 1400

  • Комплект поставки MIC-3

    № Наименование Количество
    1. Прибор 1
    2. Руководство по эксплуатации 1
    3. Провод измерительный 1,2 м с разъёмами «банан» чёрный 1
    4. Элемент питания алкалиновый SONEL 1,5V AA LR6 1
    5. Футляр М1 1
    6. Зажим «Крокодил» изолированный черный K01 1
    7. Зонд острый с разъемом «банан» желтый 1
    8. Зонд острый с разъемом «банан» черный 1
    9. Провод измерительный 1,2 м с разъемами «банан» желтый 1
