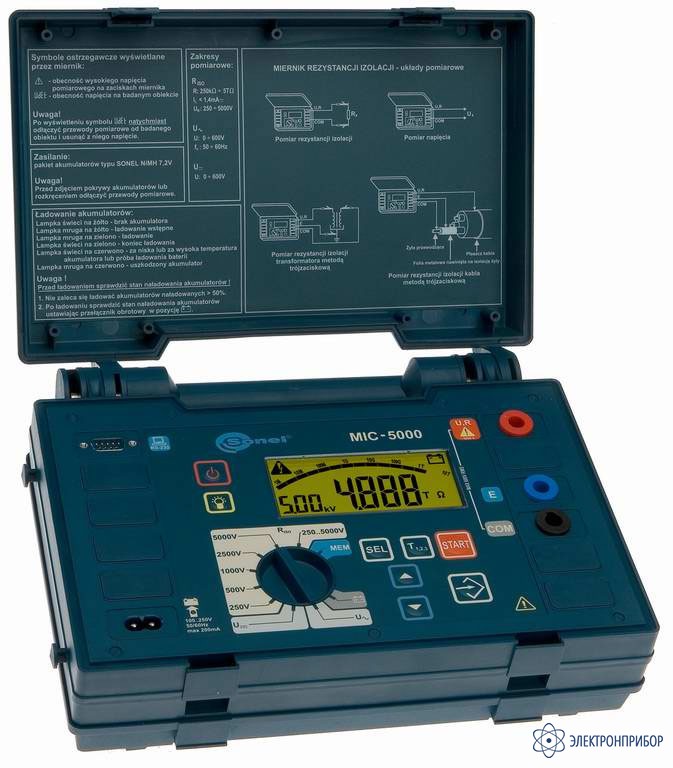

MIC-5000 — измеритель сопротивления, увлажненности и степени старения электроизоляции
Код товара: 20173-
-
Гарантия
3 года
-
Госреестр СИ РФ
34590-07 -
Производитель
Назначение и область применения цифрового измерителя сопротивления изоляции MIC-5000:
Прибор MIC-5000 предназначен для измерения сопротивления, увлажненности и степени старения электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок. Наряду с этим измеритель MIC-5000 позволяет производить измерения постоянного и переменного напряжения. Основное отличие данного прибора от предыдущих моделей MIC-1000 и MIC-2500 – существенное расширение диапазона измерения сопротивления изоляции до 5000 ГОм!
Основные характеристики прибора MIC-5000:
- выбор измеряемого напряжения в диапазоне 250...5000 В с шагом 50 В;
- измерение сопротивления изоляции до 5 TОм (5000 ГОм);
- отображение тока утечки;
- автоматический подбор диапазонов измерения;
- самостоятельная разрядка емкости измеряемого объекта после завершения измерения сопротивления изоляции;
- непосредственное измерение коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции);
- акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- память значений напряжения и времени измерения T1, T2 и T3;
- память на 999 результатов измерений и возможность передачи данных на компьютер РС;
- питание от блока аккумуляторов (снижены эксплуатационные расходы);
- сигнализация уровня зарядки аккумуляторов;
- встроенная система автоматической зарядки внутренних аккумуляторов, обеспечивающая их оптимальное использование и продление срока службы;
- самостоятельное отключение неработающего прибора (AUTO-OFF);
- эргономичность обслуживания.
-
-
Основные технические характеристики измерителя MIC-5000:
Измерение сопротивления изоляции
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [В]): -0+10% от установленного значения.
Температурная стабильность напряжения лучше 0,2% / °C
Отсчет времени измерения T1, T2 и T3 для измерения коэффициентов абсорбции и поляризации выбирается в диапазоне 1...600 секунд с точностью ± 1с.Диапазон измерения: RISOmin = UISOnom/IISOmax … 5,000 TОм (IISOmax = 1мА)
Диапазон отображения Разрешение Основная погрешность 000,0...999,9 кОм 0,1 кОм ± (3 % и.в. + 20 ед.мл. разряда) 1,000...9,999 МОм 0,001 МОм 10,00...99,99 МОм 0,01 МОм 100,0...999,9 МОм 0,1 МОм 1,000...9,999 ГОм 0,001 ГОм 10,00...99,99 ГОм 0,01 ГОм 100,0...999,9 ГОм 0,1 ГОм 1,000…5,000 ТОм 0,001TОм Примечание: Для значения сопротивления изоляции ниже RISOmin не определяется точность измерения по причине работы прибора с ограничением тока преобразователя согласно формулы:
где:
RISOmin – минимальное сопротивление изоляции, измеренное без ограничения тока преобразователя;
UISOnom – номинальное напряжение измерения;
IISOmax – максимальный ток преобразователя (1мА).Примерные максимальные значения замеренного сопротивления в зависимости от напряжения измерения приведены в таблице. Для прочих напряжений ограничения диапазона можно установить из определения дополнительной погрешности.
Напряжение Диапазон измерения 250 В 400 ГОм 500 В 800 ГОм 1000 В 1,60 ТОм 2500 В 4,00 ТОм 5000 В 5,00 ТОм Внимание:

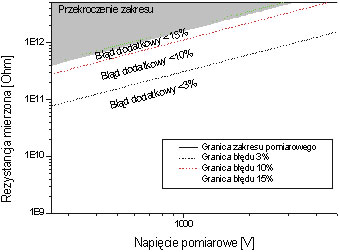

Следует обратить внимание на дополнительные погрешности, показанные на рисунке, следующие из поверхностной утечки измеряемого объекта и физических свойств схем измерения. На рисунке также определено ограничение максимальной измеряемой величины сопротивления в зависимости от напряжения измерения (серое поле).Дополнительные погрешности
Легенда:
Cлева – измеряемое сопротивление, серое поле – превышение диапазона,
Дополнительная погрешность,
Рамка: граница диапазона измерения, граница погрешности,
Внизу: напряжение измеренияПоказания тока утечки
Диапазон Разрешение Основная погрешность 0...Ipmax Зависит от диапазона -ΔI-, +ΔI+ где:
Ipmax - максимальный ток преобразователя равный 1,2 ± 0,2 мА,
-ΔI-, +ΔI+ - основные погрешности показаний тока, рассчитанные на основании показаний сопротивлений по формулам:
где:
UISO – напряжение измерения
R – отображенное значение сопротивления изоляции
ΔR – основная погрешность измерения сопротивления, определенная для данного измеренияИзмерение напряжений:
Напряжения постоянного тока
Диапазон Разрешение Основная погрешность 0...600В 1В ± (3 % и.в. + 2 ед.мл. разряда) Напряжения переменного тока с частотой 50-60 Гц (синусоидального с содержанием гармоник < 2%)
Диапазон Разрешение Основная погрешность 0...600В 1В ± (3 % и.в. + 2 ед.мл. разряда) Дополнительные технические характеристики:
Параметр Значение Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Категория измерения для гнезд и цепей 5kV экстраполированная III 5000 В Степень защиты корпуса согласно PN-EN 60529 IP54 Питание измерителя блок аккумуляторов типа SONEL NiMH 7,2 В Температура хранения –20..+60°C Температура рабочая -10..+50°C Температура номинальная +20..+25°C Относительная влажность 0..85% Относительная номинальная влажность 40..60% Время до самоотключения:
функция измерения RISO зависит от введенного времени T2 либо T3
прочие функции измерения
(T2/T3 + 300 секунд)
300 секундЧастота измерений для функции RISO около 1 измерения/секунду Число измерений RISO по PN-EN 61557-2 минимум 1000 Питание зарядного устройства 100..250В/50..60Гц Время зарядки аккумуляторов около 3 часов Дисплей ЖК, 4 цифры высотой 14 мм Стандарт интерфейса RS-232 Стандарт качества разработка, проектирование и производство согласно ISO 9001 -
Комплект поставки MIC-5000
№ Наименование Количество 1. Прибор 1 2. Документация 1 3. Провод измерительный 1,8 м с разъемами "банан" 5 кВ голубой 1 4. Провод измерительный 1,8 м с разъемами "банан" 5 кВ красный 1 5. Провод измерительный 1,8 м экранированный с разъемами "банан" 5 кВ черный 1 6. Зонд острый с разъемом "банан" красный 5 кВ 1 7. Зонд острый с разъемом "банан" черный 5 кВ 1 8. Зажим "Крокодил" изолированный красный К05 5 кВ 1 9. Зажим «Крокодил» изолированный черный K04 5 кВ 1 10. Кабель последовательного интерфейса RS-232 1 11. Кабель сетевой 1 12. Аккумуляторная батарея NiMH SONEL-05 7,2V 1 -
