MIC5010, MIC 5010
Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

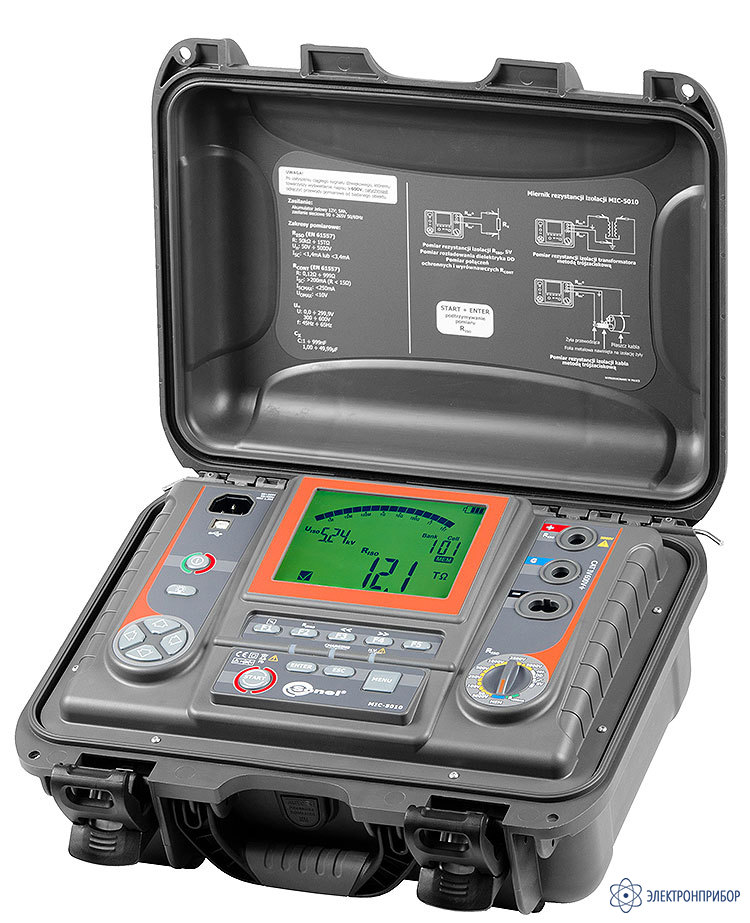

MIC-5010 — измеритель параметров электроизоляции
Код товара: 34280-
4-6 днейАкция
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
58907-20 до 28.02.2025
-
Производитель
-
Артикул
WMRUMIC5010
Сертификаты
Назначение и область применения измерителя параметров электроизоляции MIC-5010:
MIC-5010 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5010:
- Измерение сопротивления электроизоляции RISO до 15 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА или 3 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 600 В;
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
- Подсветка клавиатуры и дисплея;
- Питание от встроенного аккумулятора;
- Встроенное зарядное устройство.
-
-
Технические характеристики измерителя параметров электроизоляции MIC-5010:
Диапазон Разрешение Основная погрешность ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ RISO Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм 0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.) 1,00...9,99 МОм 0,01 МОм 10,0...99,9 МОм 0,1 МОм 100...999 МОм 1 МОм 1,00...9,99 ГОм 0,01 ГОм 10,0...99,9 ГОм 0,1 ГОм 100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.) 1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.) 10,0...15,0 ТОм 0,1 TОм ± (10,0 % и.в. + 10 е.м. р.) ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ Напряжение UISO Измерительный диапазон 250 В 500 ГОм 500 В 1,00 ТОм 1000 В 2,00 ТОм 2500 В 5,00 ТОм 5000 В 15,0 ТОм ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) Напряжение UISO Шаг напряжения 1 кВ 200, 400, 600, 800, 1000 В 2,5 кВ 0,5; 1; 1,5; 2; 2,5 кВ 5 кВ 1, 2, 3, 4, 5 кВ ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ НЕ МЕНЕЕ ±200 мА Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом Диапазон отображения Разрешение Основная погрешность 0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.) 20,0...199,9 Ом 0,1 Ом 200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.) - Напряжение на разомкнутых измерительных проводниках: 4…24 В;
- Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA);
- Компенсация сопротивления измерительных проводников;
- Измерение двунаправленным токомИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО Диапазон отображения Разрешение Основная погрешность 0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.) 30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.) 30...750 В 1 В ± (2 % и.в. + 2 е.м.р.) Диапазон частот: от 45 Гц до 65 Гц ИЗМЕРЕНИЕ ЕМКОСТИ Диапазон Разрешение Основная погрешность 1...999 нФ 1 нФ ±(5% и.в. + 5 е.м.р.) 1,00...49,9 мкФ 0,01 мкФ Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантированОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Класс изоляции Двойная, согласно EN 61010-1 и IEC 61557 Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1 Степень защиты корпуса согласно EN 60529 IP54 (IP 67 с закрытой крышкой) Питание измерителя Встроенный гелевый аккумуляторный блок 12 В Температура хранения -25...+70 °C Температура рабочая -20..+50 °C Относительная влажность 20..80 % Высота До 3000 м Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц Дисплей ЖК, графический 5,6" Интерфейс USB или беспроводной интерфейс OR-1 Габаритные размеры 390×310×180 Масса измерителя Около 7 кг Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» -
Комплект поставки MIC-5010
№ Наименование Описание Фото Количество Индекс 1 MIC-5010 - измеритель параметров электроизоляции Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
1 WMRUMIC5005 2 Зажим «Крокодил» изолированный голубой К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.
1 WAKROBU32K09 3 Зажим «Крокодил» изолированный красный К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.
1 WAKRORE32K09 4 Зажим «Крокодил» изолированный черный К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции.
1 WAKROBL32K09 5 Зонд острый с разъемом «банан» красный Используется для подключения измерительных и указательных приборов к тестируемой электроустановке. Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования.
1 WASONREOGB1 6 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONBLOGB1 7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт.
1 WAPRZUSB 8 Кабель сетевой стандарта IEC С13 Кабель сетевой стандарта IEC С13.
1 WAPRZ1X8BLIEC 9 Провод измерительный 3 м с разъёмом "банан" 10 кВ красный Провод измерительный с разъемами «банан» 10 кВ красный 3 м.
1 WAPRZ003REBB10K 10 Провод измерительный 3 м с разъёмом "банан" 10 кВ голубой Провод измерительный с разъемами «банан» 10 кВ голубой 3 м.
1 WAPRZ003BUBB10K 11 Провод измерительный 3 м экранированный с разъёмом "банан" 10 кВ чёрный Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м.
1 WAPRZ003BLBBE10K 12 Ремень для переноски W1 Ремень для переноски W1.
1 WAPOZSZE5 13 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505.
1 WAFUTL4 -
