MIT 480, MIT-480, MIT/480

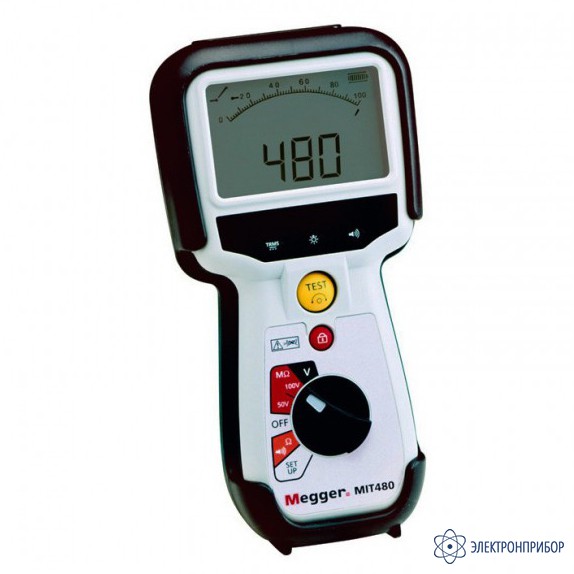

MIT480 — мегаомметр
Код товара: 23650-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
45403-10 до 01.08.2015
Можно поверить!
Тип поверки: первичная -
Производитель
Описание мегаомметра MIT480:
Серия MIT480 приборов для измерения сопротивления изоляции компании Megger была разработана специально для промышленности связи. Тестеры изоляции и целостности цепей объединили в себе новейшие технологии измерений в этой области и новые конструктивные решения, обеспечившие создание самых современных приборов – компактных и удобных в эксплуатации. Серия тестеров MIT480 непосредственно заменяют хорошо зарекомендовавшую себя группу приборов BM80, предоставляют большие функциональные возможности при одновременном упрощении работы и обеспечивают более широкий спектр применения.
Тестеры серии MIT480:
- MIT480: тестер с испытательным напряжением 50 В, 100 В;
- MIT481: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В 1000 В;
- MIT485: так же, как и у MIT481, плюс возможность перегрузки результатов испытаний.
Особенности мегаомметра MIT480:
Испытание изоляции:
- Испытательные напряжения. 50 В/100 В или от 50 В до 1000 В доступны в зависимости от типа прибора. Действительное испытательное напряжение отображается на маленьком цифровом индикаторе, а результаты испытания – на большом цифровом дисплее;
- Аналоговая дуговая шкала. На дисплее также отображается аналоговая шкала в форме дуги для воспроизведения отклика прибора;
- Ток утечки через изоляцию. MIT481 и MIT485 допо лнительно к испытательному напряжению отображают величину тока утечки через изоляцию;
- Измерение сопротивления изоляции. Доступен диапазон и с пытаний до 10 или 200 гигаом;
- Силиконовые испытательные провода. Необходимы для предотвращения ошибок при измерении сопротивления изоляции больше 10 гигаом;
- Функция запрета испытаний. Не допускает выполнение испытания для определения сопротивления изоляции, если во время испытания обнаружено напряжение, превышающее 75 В;
- Функция фиксации испытаний. Позволяет установить испытание изоляции на непрерывный режим тестирования;
- Тестирование по времени. MIT481 и MIT485 имеют опции для выполнения испытаний изоляции по времени.
Определение целостности цепи и измерения сопротивления:
- 200 мА или 20 мА. Доступны эти испытательные токи для проведения испытаний на целостность цепи. Испытательный ток 20 мА существенно увеличивает срок службы батарей питания;
- Режим автоматического тестирования (Auto test). При контакте с цепью позволяет реализовать возможность работы двумя руками, исключая необходимость нажатия кнопк и запуска испытаний;
- Функция обнуления сопротивления проводов. Компенсация (NULL) сопротивления проводов работает вплоть до величины сопротивления 9,99 Ω;
- Включение/отключение зуммера. Выбор с помощью кнопки;
- Границы сигнализации. Порог срабатывания звуковой сигнализации при нарушении целостности цепи может быть установлен по величине максимального сопротивления. Сопротивление ниже установленного порога приводит к появлению звукового сигнала. Настройка порога выполняется в пределах от 1 Ω до 20 Ω за 5 шагов;
- Диапазон измерения в килоомах. Расширяет возможности измерения сопротивления от 10 Ω до 1 МΩ.
Измерение емкости:
- Измерение емкости. Автоматический выбор диапазона измерения от 0,1 нФ до 10 мкФ. Результаты отображаются на главном цифровом дисплее;
- Длина кабеля. Отображается на вспомогательном дисплее. Длина кабеля рассчитывается по устанавливаемой образцовой погонной емкости кабеля (по умолчанию 50 нФ/км);
- Образцовая емкость кабеля. Переменная величина, необходимая для расчета расстояния, которая настраивается в пределах от 40 нФ/км до 60 нФ/км;
- Км или футы. Могут отображаться на дисплее в зависимости от единиц длины, выбранных в режиме настройки.
Напряжение и частота:
- Норма CAT IV. Применима для использования в цепях с напряжением до 600 В категории IV;
- Напряжение переменного тока. Измерение действительного среднеквадратического значения вплоть до 600 В;
- Напряжение постоянного тока. Измерение до 600 В;
- Автоматический выбор диапазона измерения. От 10 мВ до 600 В обеспечивает возможности широкого применения прибора и ввода сигналов от датчиков;
- Функция вольтметра по умолчанию. Включается при любой функции тестирования, если обнаружено напряжение в цепи.
Другие возможности приборов:
- Все тесты будут запрещены, если в цепи обнаружено напряжение больше 75 В;
- Неисправность предохранителя прибора не влияет на функции безопасности прибора;
- Резиновый чехол на существенно модифицированном корпусе из ABS (акрилонитрил-бутадиен-стирол) сочетает в себе функцию защиты от внешних ударов с возможностью надежного удерживания прибора;
- Требования к батареям питания – батареи 5 AA любого стандарта щелочные или никель-металлгидридная аккумуляторного типа;
- Состояние батареи питания постоянно отображается на экране дисплея.
Сохранение и перегрузка результатов:
Тестер MIT481 позволяет сохранять результаты испытаний с возможностью их вызова на экран. Простая структура хранения данных обеспечивает возможность индивидуального вызова экранных результатов по номер у испытания.
Тестер MIT485 поддерживает как функцию сохранения результатов испытаний, так и функцию их перегрузки. Результаты испытаний могут быть сохранены в приборе и последовательно перегружены в компьютер с установленной управляющей программой компании Megger.
Передача данных осуществляется по протоколу Bluetooth с помощью генератора Bluetooth в MIT485, который в ключается, когда в приборе выбран режим перегрузки.
ПРИМЕЧАНИЕ: PC для приема должен иметь функцию Bluetooth или разъем USB, вставленный в приемник Bluetooth. Приемлем приемник Bluetooth Класса II (дальность 10 м).
Безопасность:
Тестеры удовлетворяют международным нормам IEC1010-2, а также EN 61557 (не для модели MIT480, выходное напряжение которого <100 В). Обнаружение цепей, находящихся под напряжением, запрещает проведение испытаний для определения сопротивления изоляции и целостности цепи на цепях сна пряжением свыше 75 В. Функции детектирования цепей, находящихся под напряжением, работает даже при отказе защитного предохранителя.
Испытательные провода:
Испытательные провода, поставляемые вместе с тестерами серии MIT480, являются высококачественными силиконовыми проводами, которые необходимы при измерении сопротивления более 10 гигаом.
-
-
Технические характеристики мегаомметра MIT480:
Параметр Значение Испытание изоляции Номинальные испытательные напряжения 50 В, 100 В Диапазон измерения сопротивления изоляции 10 ГОм Погрешность, приведенная к диапазону Все диапазоны ±2% ±2 цифры до 100 МΩ
Тогда:
1000 вольт ±3% ±2 цифры ±0.2% на 1 ГОм
500 вольт ±3% ±2 цифры ±0.4% на 1 ГОм
250 вольт ±3% ±2 цифры ±0.8% на 1 ГОм
100 вольт ±3% ±2 цифры ±2.0% на 1 ГОм
50 вольт ±3% ±2 цифры ±4.0% на 1 ГОм
Аналоговая шкала 1 ГОм полная шкалаТок короткого замыкания 2 мА +0% - 50% Напряжение на зажимах - 0% +20% ±1 В Испытательный ток на нагрузке 1 мА при минимально допустимой величине для изоляции, указанной в BS7671, HD384 и IEC364, 2 мА максимум Рабочий диапазон по EN61557 0,10 MΩ до 1,00 ГОм Погрешность отображения напряжения 3% ±3 цифры ±0.5% от номинального напряжения Примечания (1) Все диапазоны измерения от 0,00 MΩ и выше
(2) Указанные выше технические характеристики справедливы только при использовании высококачественных силиконовых проводовКонтроль целостности Диапазон измерения От 0,01 Ω до 99,9 Ω (0 до 100 Ω по аналоговой шкале) Погрешность ±2% ±2 цифры (от 0 до 100 Ω) Напряжение разомкнутой цепи 5 В ±1 В Испытательный ток 205 мA (– 0 мA + 20 мA) (от 0.01 Ω до 9.99 Ω) 20 мA (±1 мA) (от 10.0 Ω до 99.9 Ω) Смещение нуля у измерительных наконечников 0,10 Ω, типичное Коррекция (обнуление) сопротивления проводов До 9,99 Ω Зуммер Регулируемый порог срабатывания 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω Измерение сопротивления Диапазон измерения От 0,01 kΩ до 1000 kΩ (от 0 до 1 MΩ по аналоговой шкале) Погрешность ±3% ±2 цифры до 50 kΩ, далее ±2 цифры Напряжение разомкнутой цепи 5 В ±1 В Ток короткого замыкания 1.5 mA ±0.2 mA Измерения напряжения Диапазон измерения От 0 до 600 В постоянного тока, ±2% ±2 цифры.
От 10 мВ до 600 В, действительное среднеквадратическое значение для синусоидального сигнала (от 40 до 400 Гц), ±2% ±2 цифры.
От 0 до 1000 В по аналоговой шкале.
Уровень сигнала для непредусмотренного ввода 0 - 10 мВ (40 - 400 Гц)Дополнительно – характеристики для несинусоидальных сигналов ±3% ±2 цифры, от 101 мВ до 600 В (действительное среднеквадратическое значение) и ±8% ±2 цифры, от 10 мВ до 100 мВ (действительное среднеквадрfтическое значение). Вольтметр по умолчанию Режим работы Работает при напряжении >25 В переменного или постоянного тока на любом диапазоне, исключая режим OFF (ОТКЛ) Общие характеристики Цепи TNV-3 Есть Подсветка дисплея Есть Кнопка запуска теста + кнопка блокировки Есть Отображение состояния батареи питания Есть Источник питания 5 x 1,5 В элементов типа IEC LR 6 ( AA, MN 1500, HP7, AM3 R6HP ), могут быть использованы щелочные или никель-металлгидридные элементы аккумуляторного типа Срок службы батарей питания 2200 испытаний изоляции с рабочим циклом – 5 с екунд ВКЛ /55 секунд ВЫКЛ при 1000 В на 1 MΩ Размеры Прибор: 220 x 92 x 50 мм
Прибор + кейс: 456 x 178 x 89 ммМасса Прибор: 590 г, 775 г с защитным чехлом
Прибор + кейс: 1.75 кгПредохранитель Используйте только керамический предохранитель 500 мА (FF) 1000 В, размером 32 x 6 мм с высокой разрывной мощностью HBC 50 kA минимум.
ЗАПРЕЩАЕТСЯ ВСТАВЛЯТЬ стеклянные предохран и телиЗащита Приборы соответствуют нормам IEC 61010-1 до 600 В напряжение фаза-земля, Категория IV. Обращайте внимание на приведенные предупреждения по технике безопасности Электромагнитная совместимость В соответствии с IEC 61326-1 Влияние температуры Температурный коэффициент: <0,1% на 1 °C до 1 ГОм Рабочая температура От - 20 до +55 °C Рабочая влажность 95% при температуре от 0 ºC до +35 ºC
70% при температуре от +35 ºC до +55 ºCТемпература хранения От - 30 до +80°C Защита от пыли и влаги Исполнение IP 54 – защищены от пыли и брызг воды -
Комплект поставки MIT480
№ Наименование Количество 1. Мегаомметр MIT480 1 2. Красный провод в комплекте со щупом, длина 1,25 м 1 3. Черный провод в комплекте со щупом, длина 1,25 м 1 4. Красный зажим типа "крокодил" 1 5. Черный зажим типа "крокодил" 1 6. Резиновый чехол 1 7. Сертификат калибровки 1 8. Информация для пользователя на CD 1 Дополнительная комплектация MIT480:
(Поставляется по отдельному заказу)
№ Наименование Количество 1. Сменные тестовые провода 1 2. Резиновый чехол с подставкой 1 3. Дистанционный переключаемый зонд SP5 1 4. Жесткий кейс 1 5. Кейс для испытаний и переноски 1 -
