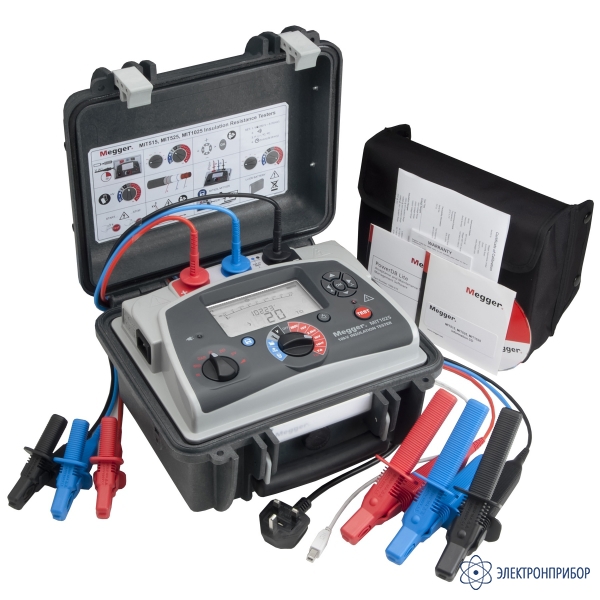

MIT525 — тестер сопротивления изоляции
Код товара: 34283-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
52736-13 до 29.12.2027
-
Производитель
-
Артикул
1001-941
Сертификаты
Описание тестера сопротивления изоляции MIT525/2-EU:
Тестер сопротивления изоляции MIT525/2-EU меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.
Повышенная производительность MIT525/2-EU основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.
Прочный корпус MIT525/2-EU обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором. Крышка корпуса MIT525/2-EU является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.
В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Удобство и простота работы MIT525/2-EU обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов.
Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный интерфейс для USB-устройств (тип В) используется для безопасной передачи данных в ПО PowerDB / Pro – расширенные Advanced и простые Lite программные средства управления ресурсами.
Функции и возможности тестера сопротивления изоляции MIT525/2-EU:
- Максимальное сопротивление изоляции 20 TΩ (10 кВ);
- Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
- Работа с разряженной батареей с питанием от линии/сети;
- Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
- Специальная функция вольтметра (от 30 В до 660 В);
- Категория безопасности CATIV 600 В
- Большой ЖК-дисплей с автоматической подсветкой;
- Фильтр защиты от помех – подавление шума до 3 мА;
- Возможность работы на высоте до 3000 м над уровнем моря.
Дополнительные функции тестера сопротивления изоляции MIT525/2-EU:
- Функции тестирования диэлектрического разряда (DD), испытаний при ступенчатом SV и линейном (ramp) изменении напряжения;
- Увеличенная память данных с привязкой ко времени/дате и вызовом на экран;
- Часы реального времени;
- Выгрузка данных из памяти через изолированный USB (тип В) интерфейс (USB-кабель к PC);
- Программные средства управления ресурсами PowerDB Lite.
Применение тестера сопротивления изоляции MIT525/2-EU:
Тест сопротивления изоляции IR – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы. Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции – этот процесс известен как анализ тенденций. Испытания сопротивления изоляции являются температурнозависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.
-
-
Технические характеристики тестера сопротивления изоляции MIT525/2-EU:
Параметр Значение Диапазон входного напряжения 85-265 В (эффективное), 50/60 Гц, 60 ВА Аккумуляторная батарея 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003 Срок службы батареи Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ Время зарядки батареи 2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке 30 минутная быстрая зарядка час работы при 5 кВ с нагрузкой 100 MΩ Испытательное напряжение 250 В, 500 В, 1000 В, 2500 В, 5000 В Испытательное напряжение, определяемое пользователем От 100 В до 1 кВ с шагом 10 В; от 5 кВ до 10 кВ с шагом 25 В Погрешность (23°C, 10 кВ) 5000 В 2500 В 1000 В 500 В 250 В От ±5% до 1 TΩ 500 GΩ 200 GΩ 100 GΩ 50 GΩ От ±20% до 10 TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ Ввод Guard 2% ошибка при защите утечки 500 kΩ с нагрузкой 100 MΩ Диапазон аналоговой формы отображения сопротивления От 100 kΩ до 10 TΩ Диапазон цифровой формы отображения сопротивления От 10 kΩ до 10 TΩ Ток короткого замыкания 3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА Сигнализация по сопротивлению изоляции От 100 kΩ до 1 GΩ Заряд конденсатора <3 с/μF при 3 мА до 10 кВ Разряд конденсатора <250 мс/μF для разряда от 5000 В до 50 В Диапазон по емкости (свыше 500 В) От 10 nF до 25 μF (зависит измеряемого напряжения) Погрешность по емкости (23°C) ±10% ±5 nF Погрешность выходного напря-жения (>200 В, от 0°C до 30°C) +4%, -0%, ±10 В от номинального испытательного напряжения при 1 GΩ Диапазон измерения тока От 0.01 nA до 6 мA Погрешность измерения тока (23°C) ±5% ±0.2 nA при всех напряжениях Подавление помех (шума) 1 мА на 250 В, максимум до 3 мА Диапазон вольтметра От 30 В до 660 В переменного или постоянного тока, 50/60 Гц Погрешность вольтметра ±3%, ±3 В Диапазон таймера До 99 минут, минимальная установка 15 секунд Емкость памяти 5½ часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции Режимы тестирования IR, IR(t), DAR, PI Интерфейс USB тип B (устройство) Выход сигнала в реальном масштабе времени USB, 1 показание в секунду (напряжение, ток и сопротивление) Высота над уровнем моря 3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены Рабочая температура От -20°C до 50°C Температура хранения От -25°C до 65°C Относительная влажность 90% без конденсации влаги при 40°C Степень защиты IP65 (крышка закрыта), IP40 (крышка открыта) Безопасность соответствует требованиям IEC 61010-1, CATIV 600 V Электромагнитная совместимость соответствует требованиям of IEC61326-1 Размеры длина 315 мм x ширина 285 мм x высота 181 мм Масса 4.5 кг -
Комплект поставки MIT525
№ Наименование Количество 1 Тестер сопротивления изоляции MIT515/2-EU 1 2 Кабель питания 1 3 Провод со средними изолированными зажимами, длина 3 м 3 4 USB-кабель 1 5 Программное обеспечение PowerDB Lite 1 6 CD с руководством по эксплуатации 1 Дополнительная комплектация MIT515/2-EU:
(Поставляется по отдельному заказу)
№ Наименование Количество 1 CB101, 5 kV калибровочный блок 1 2 Калибровочный сертификат - CB101 1 3 Калибровочный сертификат UKAS CB101 1 4 Высоковольтные экранированные провода 10 м, 10 кВ неизолированные малые зажимы 1 5 Высоковольтные экранированные провода 15 м, 10 кВ неизолированные малые зажимы 1 6 Высоковольтные экранированные провода 15 м, 5 кВ неизолированные малые зажимы 1 7 Высоковольтные экранированные провода 3 м, 10 кВ неизолированные малые зажимы 1 8 Высоковольтные экранированные провода 3 м, 5 кВ неизолированные малые зажимы 1 9 Набор 15 м проводов x 3, неизолированные зажимы 1 10 Набор 3 м проводов x 3, большие изолированные зажимы 1 11 Набор 3 м проводов x 3, неизолированные зажимы 1 12 Набор 3 м проводов x 3, средние изолированные зажимы 1 13 Набор 8 м проводов x 3, неизолированные зажимы 1 -
